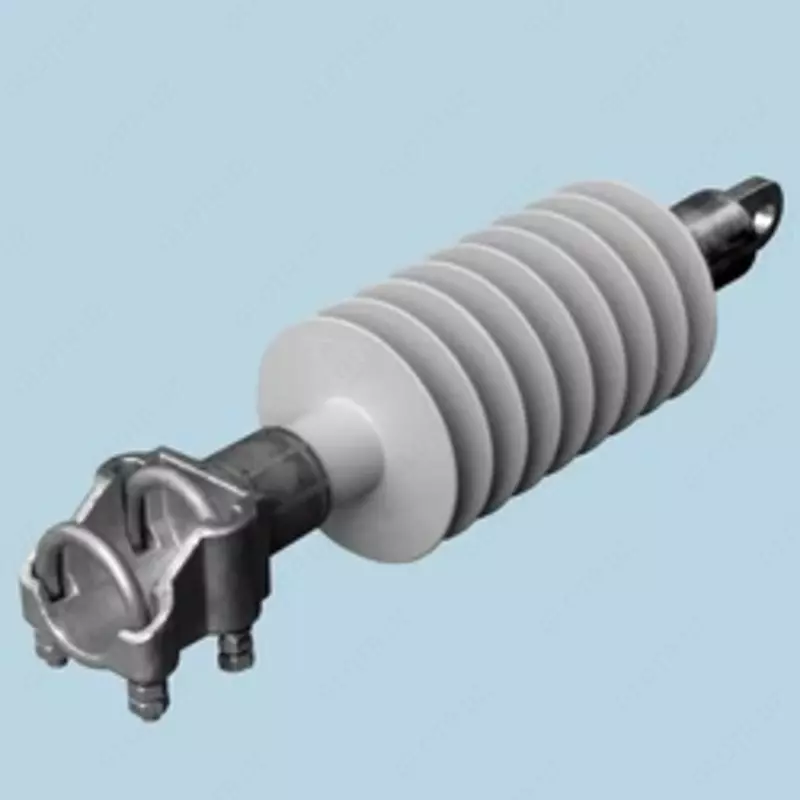

Изоляторы натяжные НСПКр 120-3/0,8

Натяжные изоляторы

Натяжные изоляторы используются в натяжных узлах контактной сети железных дорог.

Изоляторы модификации "Д" отличаются от изоляторов без модификации повышенной электрической прочностью внутренней изоляции.

Изоляторы модификации "К" изготавливаются с использованием стеклопластикового стержня, устойчивого к кислотной коррозии. Применение кислотостойкого стеклопластикового стержня повышает надёжность изоляторов за счёт устойчивости к кислотной коррозии стержня в случаях разгерметизации защитной оболочки при актах вандализма или при неаккуратном обращении с изоляторами.

Натяжные полимерные изоляторы переменного тока для контактной сети железных дорог.

Технические характеристики:

• Выдерживаемое напряжение промышленной частоты загрязненного и увлажненного изолятора, кВ, не менее: 40

• Выдерживаемое напряжение грозовых импульсов, кВ, не менее: 200–240

• Механическая разрушающая сила при растяжении, кН, не менее: 120

• Длина пути утечки, м, не менее: 1,1 – 1,2 – 1,5

• Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более: V, V, VII

• Строительная высота, H, мм: 640 – 673 – 770

• Длина изоляционной части, L, мм: 542 – 571 – 669

• Масса, кг, не более: 2,8 – 2,8 – 2,9

• Климатическое исполнение и категория размещения по ГОСТ 15150: УХЛ1

Изоляторы соответствуют ТУ 3494-001-54276425-2001 и ГОСТ 30284.

Примечание: НПО «Изолятор» постоянно работает над улучшением конструкции и повышением надёжности изоляторов, в связи с чем внешний вид защитной оболочки изолятора может отличаться от приведённого на рисунке, без изменения габаритных и присоединительных размеров изолятора.
