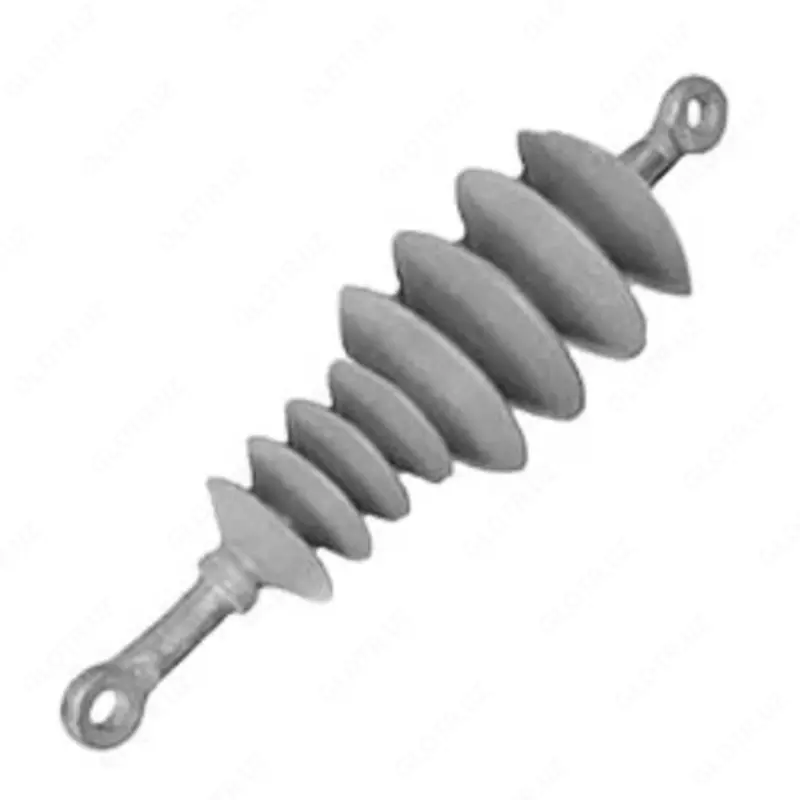

Изоляторы натяжные НСПКр120-25/1,2

Натяжные изоляторы

Натяжные изоляторы применяются в натяжных узлах контактной сети железных дорог.

• Изоляторы модификации "Д" отличаются повышенной электрической прочностью внутренней изоляции по сравнению с изоляторами без модификации.

• Изоляторы модификации "К" изготавливаются с использованием стеклопластикового стержня, устойчивого к кислотной коррозии. Применение кислотостойкого стержня повышает надёжность изолятора за счёт устойчивости к коррозии при разгерметизации защитной оболочки, вызванной вандализмом или неаккуратным обращением.

Технические характеристики натяжных полимерных изоляторов переменного тока для контактной сети железных дорог:

• Выдерживаемое напряжение промышленной частоты загрязнённого и увлажнённого изолятора, кВ: не менее 40

• Выдерживаемое напряжение грозовых импульсов, кВ: не менее 200–240

• Механическая разрушающая сила при растяжении, кН: не менее 120

• Длина пути утечки, м: не менее 1,1 – 1,2 – 1,5

• Степень загрязнения атмосферы (СЗА): не более V, V, VII

• Строительная высота, H, мм: 640 – 673 – 770

• Длина изоляционной части, L, мм: 542 – 571 – 669

• Масса, кг: не более 2,8 – 2,8 – 2,9

• Климатическое исполнение и категория размещения по ГОСТ 15150: УХЛ1

Изоляторы соответствуют ТУ 3494-001-54276425-2001 и ГОСТ 30284.

Примечание: НПО «Изолятор» постоянно работает над улучшением конструкции и надёжности изоляторов, поэтому внешний вид защитной оболочки может отличаться от рисунка без изменения габаритных и присоединительных размеров.
