Изоляторы полимерные опорные ИОРП-Х-УХЛ1

Назначение и область применения

• Изоляторы ИОРП-X УХЛ1 применяются в распределительных устройствах, подстанциях и воздушных линиях электропередачи (ВЛ) с напряжением, соответствующим классу «X» (например, до 10 кВ — как в моделях ИОРП-10) Их задача — обеспечивать электрическую изоляцию токоведущих элементов от опорных конструкций и одновременно механически фиксировать эти элементы.

• Используются в условиях внешней эксплуатации (на открытом воздухе), подвержены влиянию климатических факторов (влага, ультрафиолет, загрязнения и др.).

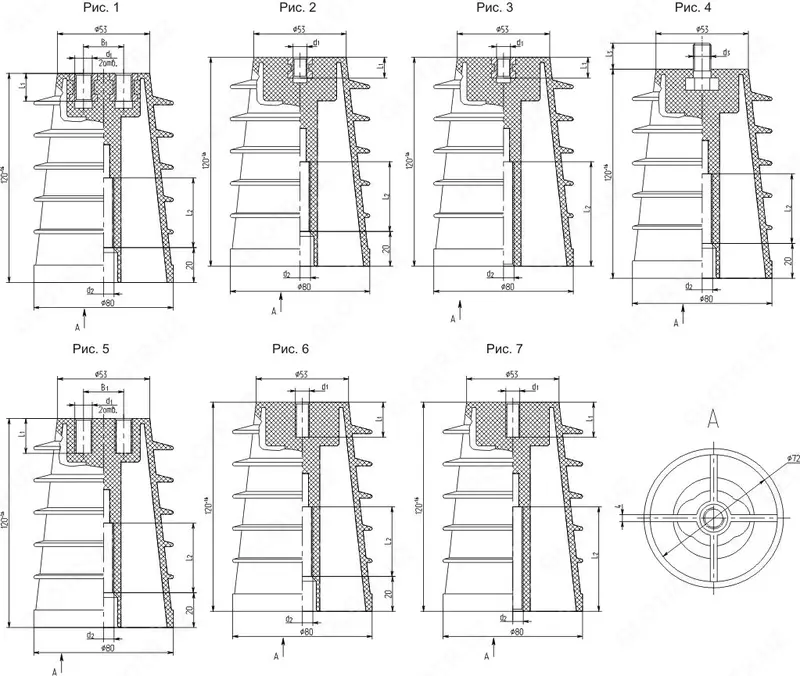

Конструкция и материалы

• Основу изолятора составляет стеклопластиковый или композиционный стержень, обладающий высокой прочностью и диэлектрическими свойствами.

• По стержню размещается защитная оболочка (или юбки) из полимерного материала (например, силиконовой резины, силиконорганической смеси), которая служит для:

  1. защиты от внешних воздействий (высокая стойкость к УФ-излучению, влаге, химическим загрязнениям)

  2. увеличения длины пути утечки и предотвращения поверхностных пробоев при загрязнении.

• На концах изолятора имеются металлические оконцеватели (контактные части) с резьбовыми отверстиями для крепления к конструкции или шинам. Эти оконцеватели интегрированы или прикреплены к стержню.

• Конструктивно изолятор — штыревого типа, то есть один конец закреплён на опоре (с применением штыревой арматуры), другой — служит опорой для токоведущего элемента.

Климатическое исполнение и маркировка

• Маркировка содержит:

  • «ИОРП» — изолятор опорный ребристый полимерный;

  • «X» — класс (напряжение, модификация) — в коммерческих образцах часто «10» (то есть для 10 кВ)

  • «УХЛ1» — обозначение климатического исполнения согласно ГОСТ / ТУ (Умеренно холодный климат, категория размещения 1).

• К примеру, модель ИОРП-10Х УХЛ1 имеет следующие параметры:

  • Номинальное напряжение: 10 кВ

  • Испытательное напряжение (грозовое): ~ 125 кВ.

  • Выдерживаемое напряжение промышленной частоты: в сухом состоянии — 65 кВ, под дождём — 45 кВ

  • Минимальная разрушающая сила при изгибе: ≈ 11,0 кН

  • Длина пути утечки: ≥ 420 мм

  • Масса: не более 1,2-1,5 кг

  • Строительная высота (примерно): 190-200 мм (в зависимости от исполнения)

• В более типичных моделях ИОРП-10 указаны такие значения: масса до 0,35 кг, механическая прочность (растяжение / изгиб) — 8,0 / 6,0 кН, напряжение 50 Гц — 42 кВ и грозовое — 75 кВ

Преимущества полимерных изоляторов

• Низкий вес — легче аналогичных фарфоровых или стеклянных изоляторов, что упрощает монтаж и снижает нагрузку на конструкции.

• Устойчивость к ударам и вибрациям — полимерные материалы менее хрупки, что уменьшает риск повреждения при транспортировке и монтаже.

• Хорошие электроизолирующие свойства, особенно благодаря оболочке с гидрофобностью, которая уменьшает поверхностные токи при загрязнениях.

• Долговечность в различных климатических условиях, устойчивость к УФ, влаге и химическим воздействиям.

• Минимальные транспортные потери — отсутствие боя, трещин и др. при перевозке.
