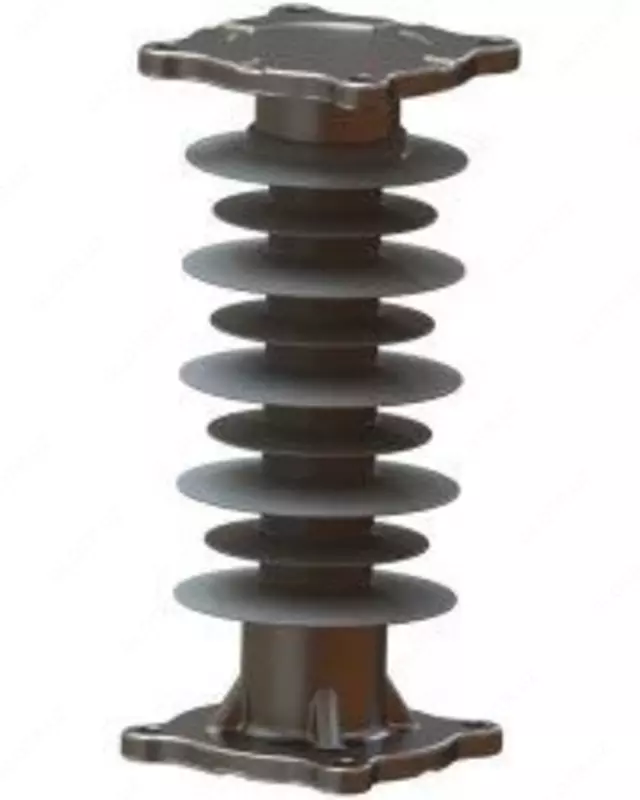

Изоляторы полимерные опорные стержневые ОСК 20-35-А-2 УХЛ1

Изоляторы ОСК предназначены для изоляции и крепления токоведущих частей в электрических аппаратах и открытых распределительных устройствах (ОРУ) электрических станций и подстанций напряжением 6–220 кВ.

Изоляторы изготавливаются в соответствии с ГОСТ Р 52082-03 «Изоляторы полимерные опорные типа ОСК, ОНШп».

Срок эксплуатации — 30 лет.
Гарантийный срок — 15 лет.

Для данных изоляторов характерна высокая стойкость к воздействию атмосферных и промышленных загрязнений, воздействию кислот и щелочей, ультрафиолетовому излучению, трекингу, электрической эрозии.

Крепление фланцев изолятора со стеклопластиковым стержнем осуществляется путем радиального обжима в многокулачковой машине. Такое соединение обладает повышенными механическими характеристиками по сравнению с другими видами соединений. Встроенный в машину ультразвуковой датчик позволяет обнаруживать дефекты уже на стадии производства.

Конструкция изолятора обеспечивает высокую влагостойкость благодаря применению следующих конструктивных и технологических решений:

• вулканизация защитной оболочки на изолирующем стержне с заранее обжатыми фланцами;

• обливка внутренней и внешней поверхности фланцев с применением на них влагозащитных замков.
