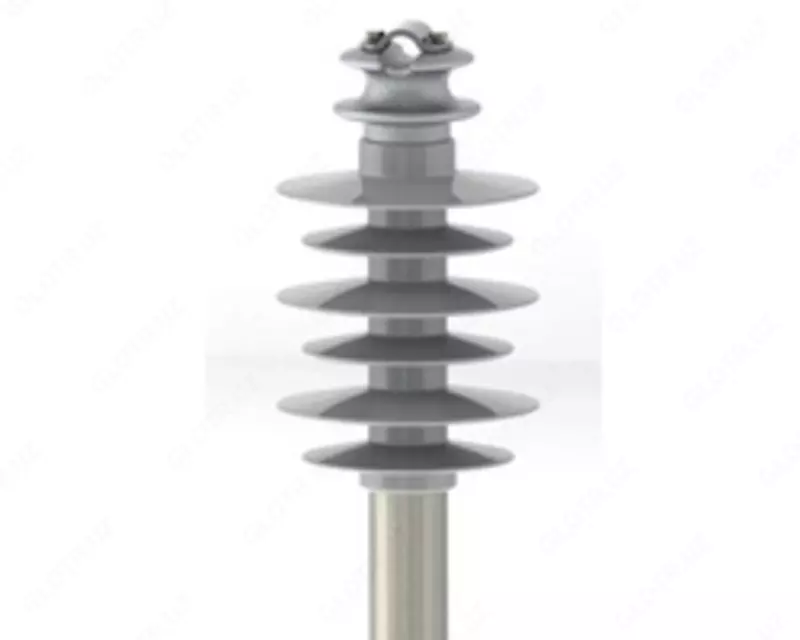

Изоляторы полимерные штыревые ШПУ-35 УХЛ1

Назначение

Предназначен для установки непосредственно на цилиндрический штырь при помощи нижнего оконцевателя и фиксируется установочными винтами. Конструкция изолятора обеспечивает крепление неизолированных проводов по ГОСТ 839 и изолированных проводов СИП по ГОСТ Р 52373 различными способами – провод может быть закреплён в жёлобе или на шейке изолятора при помощи спиральных вязок. Крышка из алюминиевого сплава препятствует соскальзыванию провода при установке в жёлобе, а также может обеспечивать глухое крепление в диапазоне Ø19...24 мм. При повороте ЛЭП провод закрепляется на шейке изолятора.

По требованию заказчика присоединительные размеры и размеры устанавливаемого провода могут быть изменены. При размещении заказа следует указать марку провода и размеры штыря.

Изолятор ШПУ-35 изготавливается из кремнийорганической резины вместо традиционных материалов — стекла и фарфора (ШС, ШФ), что позволяет:

• значительно уменьшить вес и сохранить при этом механические и электроизоляционные характеристики;

• избежать растрескивания и сколов, что обеспечивает их стойкость к актам вандализма и исключает риск повреждения при монтаже и транспортировке;

• упростить и удешевить транспортировку;

• благодаря гидрофобности поверхности и высокой трекинг-эрозийной стойкости не требуется очистки от промышленных загрязнений;

• создавать меньше радиопомех, чем стеклянные и фарфоровые аналоги.

Тип изолятора

ШПУ-35 УХЛ1

Технические характеристики

• Номинальное напряжение, кВ — 35

• Испытательное напряжение полного грозового импульса, кВ, не менее — 190

• Выдерживаемое напряжение промышленной частоты:

  • в сухом состоянии — 135 кВ

  • под дождём — 95 кВ

• Минимальная разрушающая сила на изгиб, кН, не менее — 8

• Строительная высота, мм — 295

• Длина пути утечки, см, не менее — 75

• Масса, кг, не более — 2,95

Маркировка

• Первые буквы — тип и материал (ШП = штыревой полимерный);

• Третья буква — характеристика (У = усиленный);

• Число — номинальное напряжение (35 кВ);

• Буквы — климатическое исполнение (УХЛ = умеренный и холодный климат);

• Цифра — место установки (1 = под открытым небом, 2 = под навесом).
