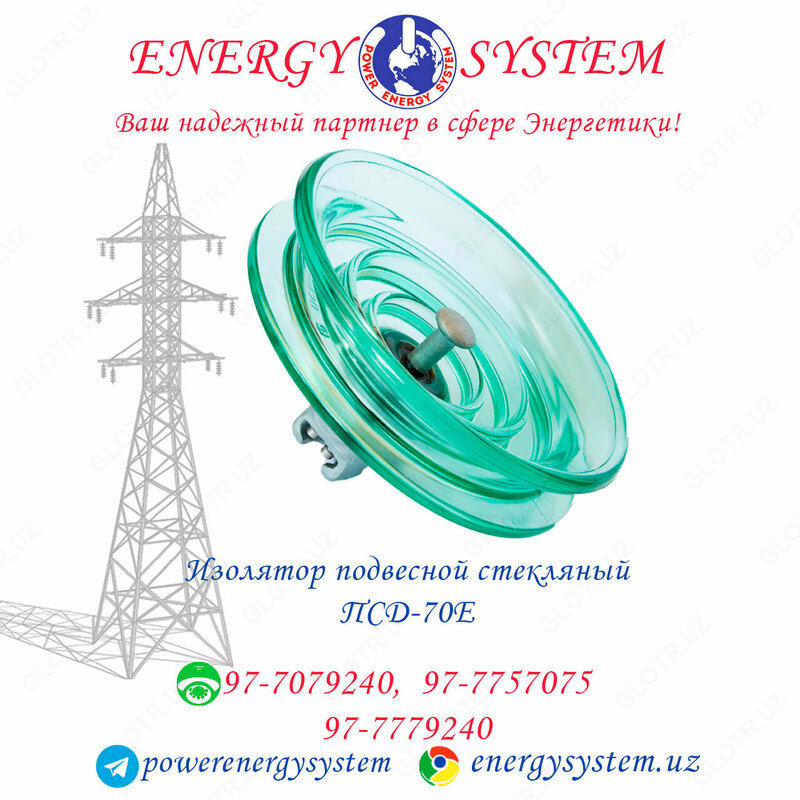

Изоляторы ПСД-70Е

Изоляторы серии ПСД 70 предназначены для изоляции и крепления проводов и грозозащитных

тросов на воздушных линиях (ВЛ) электропередачи в распределительных устройствах

электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100

Гц.

Технические характеристики

Тип  ПСД 70 Е

ГОСТ, ТУ   ТУ 34-27-97-93

Минимальная механическая разрушающая нагрузка,  кН  70

Диаметр D, мм  270

Строительная высота H, мм  127/146

Длина пути утечки,  мм  411

Сферическое соединение d, мм  16

Выдерживаемое

напряжение 50 Гц,

(под дождем)  кВ  45

Выдерживаемое

импульсное

напряжение 1,2/50 +/-, кВ  110/110

Напряжение по уровню радиопомех, кВ 25

Масса,   кг  4,6

Выдерживаемое

напряжение 50 Гц,

(под дождем) кВ  45

Изоляторы ПСД 70Е отличаются конструктивным исполнением - в верхней части стеклянной

"тарелки" имеют дополнительное ребро (выступ), увеличивающий длину пути утечки. Кроме этого,

цилиндрическая "юбка" изолятора ПСД 70Е в нижней части переходит в конус, что также

увеличивает длину пути утечки. Эти особенности изолятора ПСД 70Е, также, увеличивают

площадь поверхности изолятора, не подверженной отложению загрязнений (или подверженной

загрязнению в меньшей степени). Благодаря такой конструкции, изоляторы ПСД 70 могут

применяться в местностях с повышенным воздействием атмосферных загрязнений, без

увеличения строительной высоты. Это позволяет при ремонтах и реконструкции существующих

ВЛ существенно повысить надежность электроснабжения за счет замены устаревших

фарфоровых и обычных стеклянных изоляторов на изоляторы ПСД 70.
