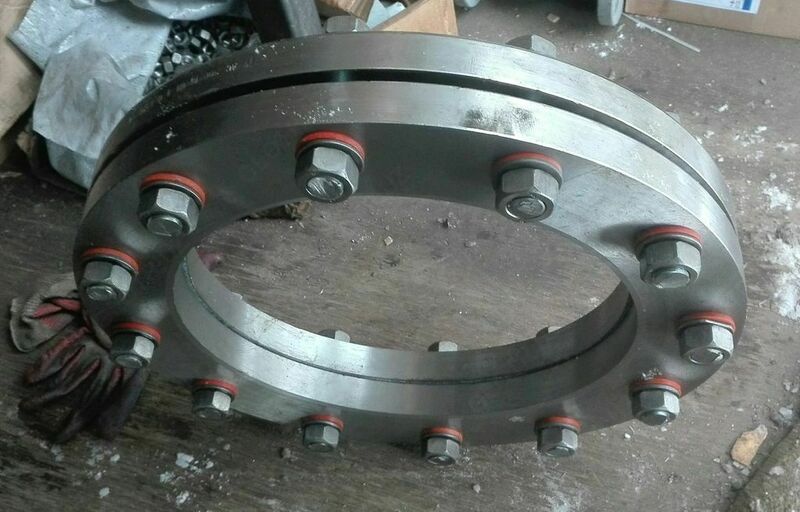

Изоляционное фланцевое соединение.

Изолирующие фланцевые соединения для газопроводов

Изолирующее фланцевое соединение (ИФС) — это элемент трубопроводной системы, используемый для защиты трубопроводов от электрохимической коррозии.

Изолирующие фланцевые соединения (ИФС) обеспечивают электрическую изоляцию одного участка трубопровода от другого. Это необходимо для борьбы с электрохимической коррозией — процессом, который приводит к ускоренному разрушению металлических деталей. Чаще всего ИФС устанавливаются в местах перехода трубопроводов с подземного или подводного участка на надземный. Это связано с тем, что именно на подземную часть трубопровода воздействуют блуждающие токи, вызывающие электрохимическую коррозию.

Среда, транспортируемая через изолирующие фланцевые соединения, представляет собой диэлектрические жидкости и газы с избыточным давлением не более 7,0 МПа (70 кгс/см²).

Данные соединения состоят из двух или трёх фланцев, разделённых диэлектрическими прокладками, а также из диэлектрических втулок для электрической изоляции шпилек.
