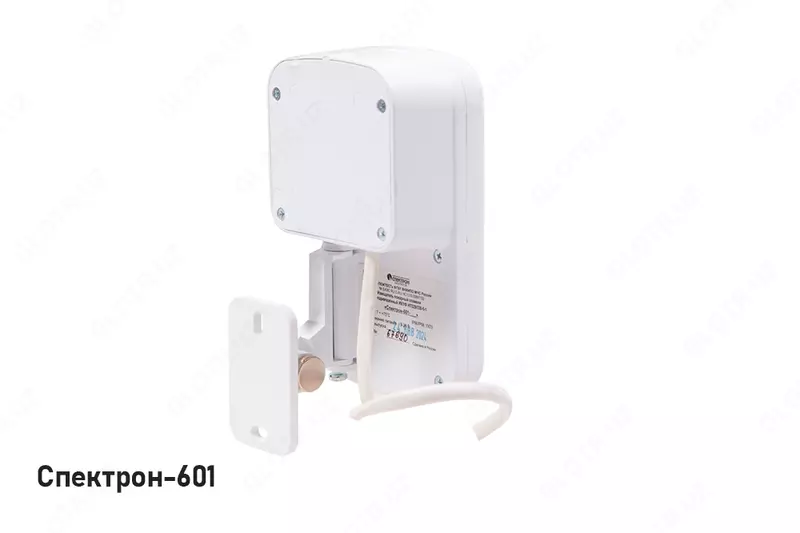

Извещатель пламени серии Спектрон-601

Извещатель пламени серии Спектрон-601

ПАРАМЕТРЫ ВЗРЫВОЗАЩИЩЕННЫХ ИЗВЕЩАТЕЛЕЙ

Спектрон-601-Exi - вид взрывозащиты «искробезопасная электрическая цепь». Маркировка взрывозащиты РО Ex ia I Ma X / 0Ex ia IIC T6 Ga Х / Ex ia IIIC T85ºC Da X позволяет применять извещатель во взрывоопасных зонах классов «0», «1», «2», «20», «21», «22».

Знак «Х» следующий за маркировкой взрывозащиты означает, что при изготовлении извещателя с постоянно присоединенным кабелем, подключение свободного конца к линии связи осуществляется в соответствии с требованиями руководств по эксплуатации.

Для подключения искробезопасного извещателя требуется организация искробезопасной цепи.

Извещатель подключается к взрывозащищенному ППК с искробезопасным выходом или к общепромышленному ППК через барьер искрозащиты. Рекомендованные производителем барьеры искрозащиты:

• Спектрон-ИБ-01 – 12 В/500 мА, для неадресного извещателя при 4-х проводном подключении;
• Спектрон-ИБ-02 – 24 В/100 мА для неадресного извещателя при 2-х проводном подключении в ШС ППК;
• С2000-Спектрон-ИБ – для адресного извещателя при включении в ДПЛС

Спектрон-601-Exm - вид взрывозащиты «герметизация компаундом». Маркировка взрывозащиты PB Ex mb I Mb X / 1Ex mb IIC T6 Gb X / Ex mb IIIC T85ºC Db X позволяет применять извещатель во взрывоопасных зонах классов «1», «2», «21» и «22».

Знак «Х» следующий за маркировкой взрывозащиты означает, что при изготовлении извещателя с постоянно присоединенным кабелем, подключение свободного конца к линии связи осуществляется в соответствии с требованиями руководств по эксплуатации.

Для подключения извещателя с видом взрывозащиты «герметизация компаундом» не требуется искробезопасная цепь. Шлейфы прокладываются с учетом требований ПУЭ (раздел 7.3) к электропроводкам во взрывоопасных зонах

Спектрон-601-М (компл.8.1) – специальное исполнение извещателя с индивидуальными настройками. Поставляется в комплекте с солнцезащитным козырьком СЗК-25, резисторами для подключения к адресному расширителю (С2000-АР2), коммутационной коробкой Спектрон-МК-04.

ОБЩИЕ ПАРАМЕТРЫ ОБЩЕПРОМЫШЛЕННЫХ И ВЗРЫВОЗАЩИЩЕННЫХ ИЗВЕЩАТЕЛЕЙ

Взрывозащищенные и общепромышленные извещатели серии Спектрон-600 высокоустойчивы к ложным помехам.

Рекомендуются к применению в системах пожарной сигнализации в закрытых помещениях.

Элементная база прибора оснащена трехкаскадной грозозащитой, что позволяет не использовать дополнительного оборудования для защиты от перенапряжения.

• Корпус Спектрон-601-Exi, Спектрон-601-Exm и Спектрон-601 выполнен из высокопрочного ABS-пластика.
• Корпус Спектрон-601-Exi-М, Спектрон-601-Exm-М, Спектрон-601-М  и Спектрон-601-М выполнен  из оцинкованной стали.
• Корпус Спектрон-601-Exi-Н, Спектрон-601-Exm-Н, Спектрон-601-Н  и Спектрон-601-Н выполнен  из нержавеющей стали.

Угол обзора извещателей серии Спектрон-600 сохраняется в вертикальной, горизонтальной и всех наклонных плоскостях, и соответствует 90º.

Максимальная дальность обнаружения пламени по ГОСТ Р 53325-2012 – 30 метров по ТП5 и ТП6.

Переход извещателя из режима «Пожар» в режим «Дежурный» производится снятием питания на время не менее 2 сек.
