Извещатель пламени серии Спектрон-601-С

Извещатель пламени серии Спектрон-601-С

Описание

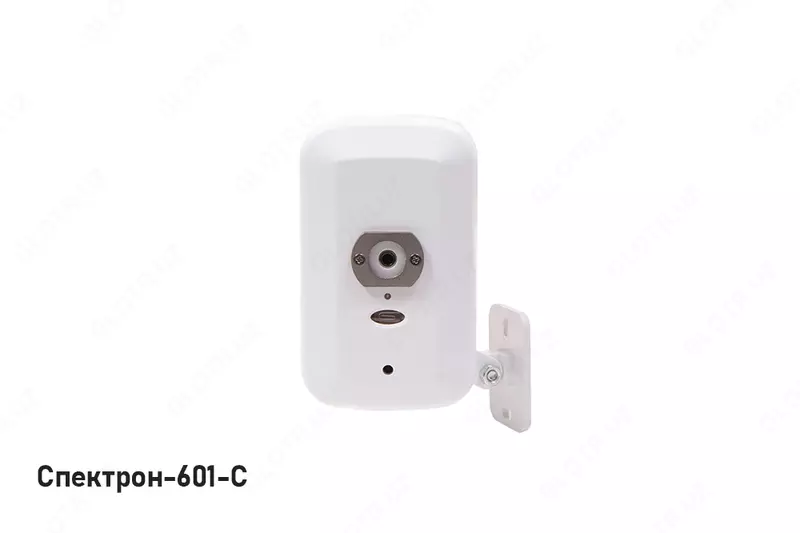

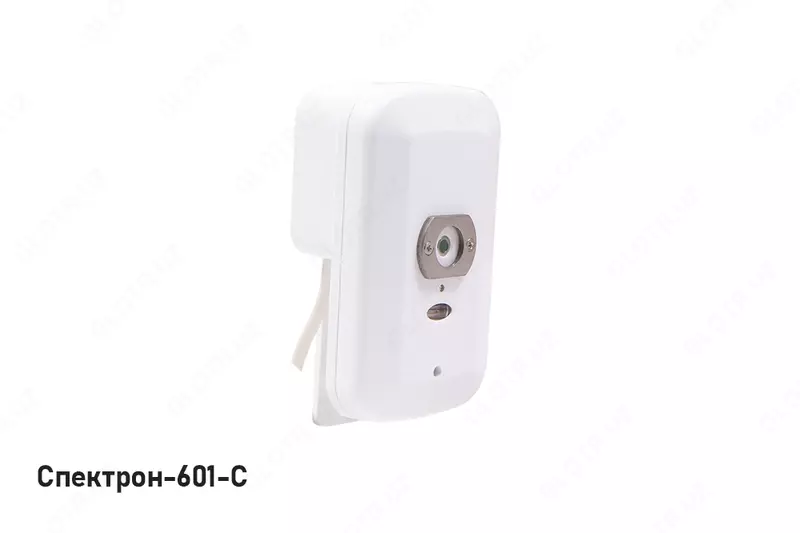

Спектрон-601-С, Спектрон-601-С-М, Спектрон-601-С-Н, Спектрон-601-Exi-С, Спектрон-601-Exi-С-М, Спектрон-601-Exi-С-Н, Спектрон-601-Exm-С, Спектрон-601-ExmС-М, Спектрон-601-Exm-С-Н представляет собой извещатель пожарный пламени инфракрасного/ультрафиолетового (ИК/УФ) диапазонов. Извещатель изготовлен в соответствии с требованиями мировых стандартов, для высоконадежного обнаружения источников возгорания в сочетании с высокой степенью защиты от ложных срабатываний. Рекомендуется для систем пожарной сигнализации и систем пожаротушения.

Назначение

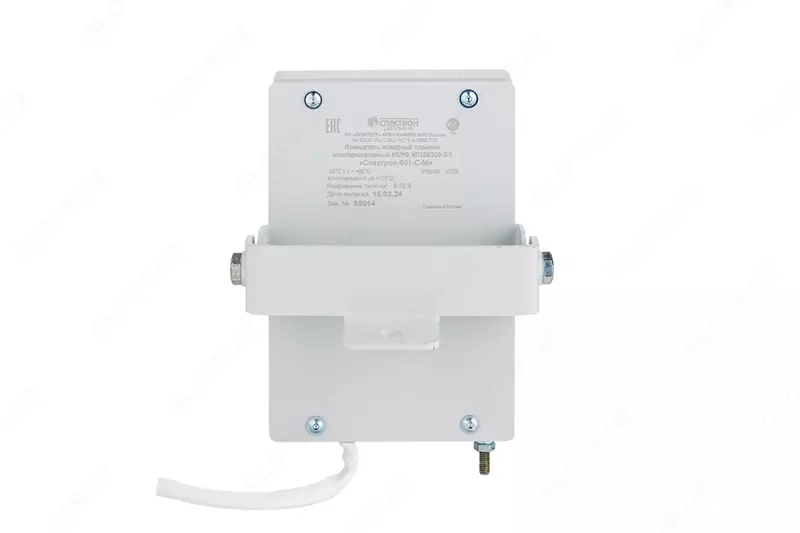

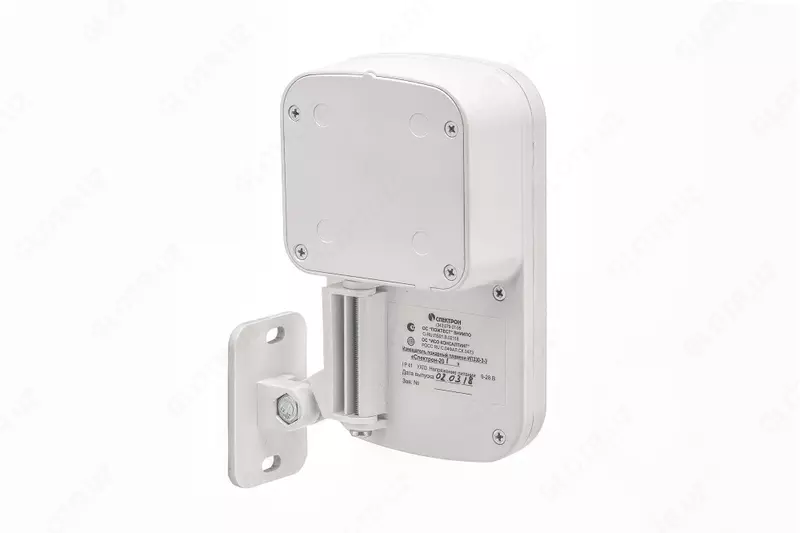

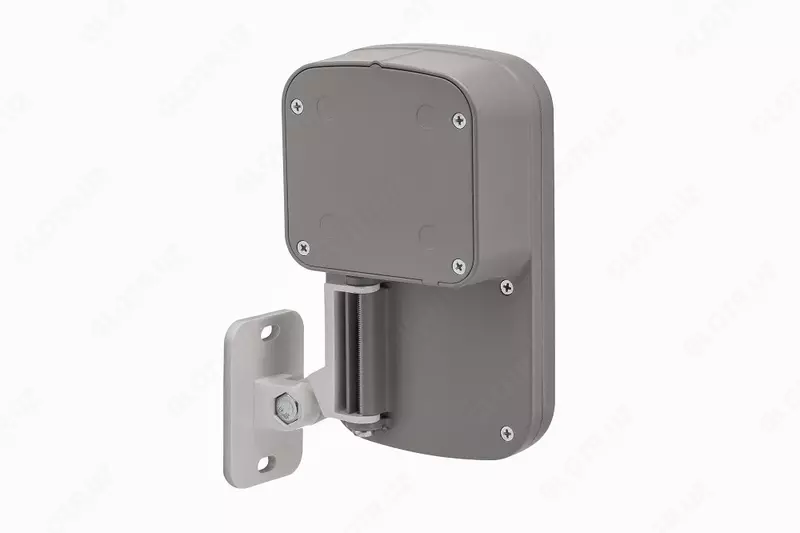

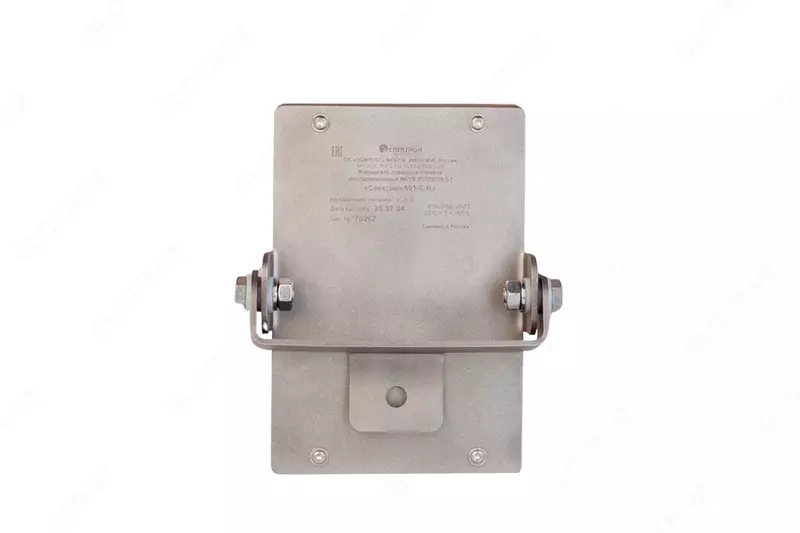

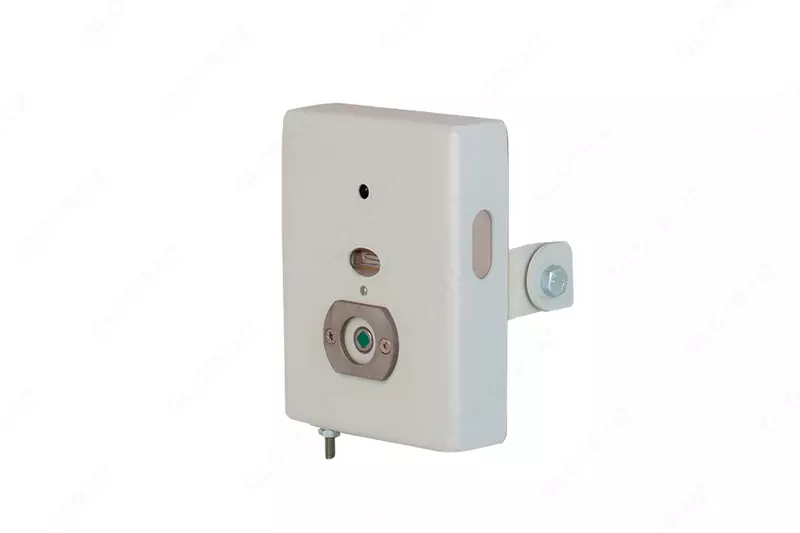

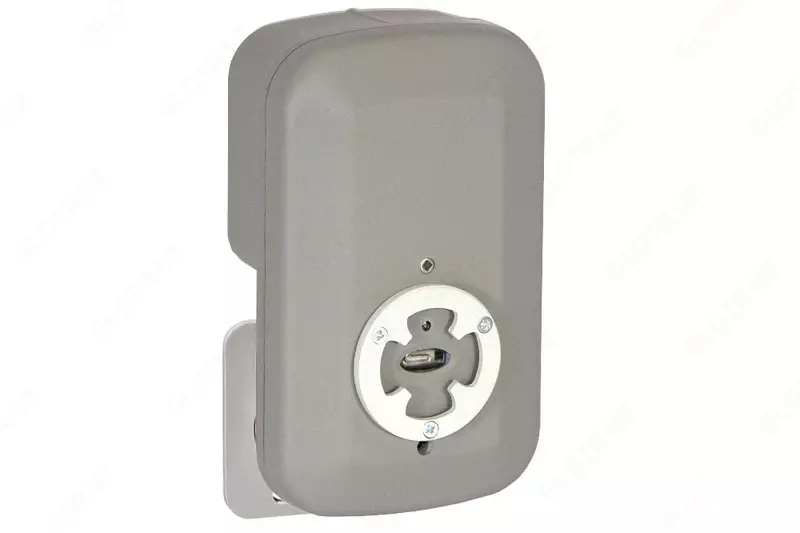

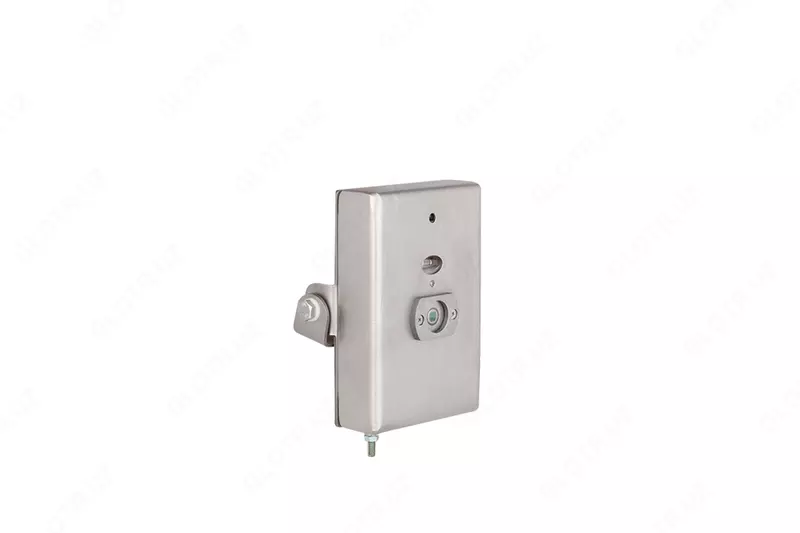

Извещатель выполнен в соответствии с требованиями технических средств пожарной автоматики по ГОСТ Р 53325. Корпус извещателя Спектрон-601-С, Спектрон-601-Exm-С, Спектрон-601-Exi-С изготовлен из высокопрочного АБС пластика и имеет степень защиты IP68 от воздействия внешней среды. Корпус извещателя Спектрон-601-С-М, Спектрон-601-Exi-С-М, Спектрон-601-Exm-С-М изготовлен из оцинкованной низкоуглеродистой стали Ст10-20 с порошковым покрытием и имеет степень защиты IP66/IP68 от воздействия внешней среды. Корпус извещателя Спектрон-601-С-Н, Спектрон-601-Exi-С-Н, Спектрон-601-Exm-С-Н изготовлен из нержавеющей стали AISI 321 и имеет степень защиты IP66/IP68 от воздействия внешней среды.

Извещатель Спектрон-601-Exi-С, Спектрон-601-Exi-С-М, Спектрон-601-Exi-С-Н выполнен в соответствии с требованиями на взрывозащищенное оборудование с видом взрывозащиты «искробезопасная цепь ia», имеющее уровень взрывозащиты «особовзрывобезопасный» с маркировкой 0ExiaIICT4 X по ТР ТС 012/2011, ГОСТ 30852.0 (МЭК 60079-0), ГОСТ 30852.10 (МЭК 60079-11). Может применяться во взрывоопасных зонах классов «0», «1», «2», «20», «21» и «22» закрытых помещений и наружных установок. Подключается к приборам приемно-контрольным с обеспечением искрозащиты шлейфов сигнализации или через барьеры искрозащиты. Производителем рекомендуются к применению барьеры искрозащиты Спектрон-ИБ-01 и Спектрон-ИБ-02.

Извещатель Спектрон-601-Exm-С, Спектрон-601-Exm-С-М, Спектрон-601-Exm-С-Н выполнен в соответствии с требованиями на взрывозащищенное оборудование с видом взрывозащиты «герметизация компаундом m», имеющее уровень взрывозащиты «взрывобезопасный» с маркировкой 1Ex mb IIC T6 Gb X по ТР ТС 012/2011, ГОСТ 31610.0. Может применяться во взрывоопасных зонах классов «1», «2», «21» и «22» закрытых помещений и наружных установок.

Конструкция прибора и схема расположения датчиков, позволяет получить результирующую диаграмму обнаружения источников возгорания в виде 90°-го конуса. Сигнал «ПОЖАР» формируется только тогда, когда ИК и УФ датчики регистрируют присутствие пламени одновременно. Элементная база прибора оснащена трехкаскадной грозозащитой, что позволяет не 4 использовать дополнительного оборудования для защиты от перенапряжения.

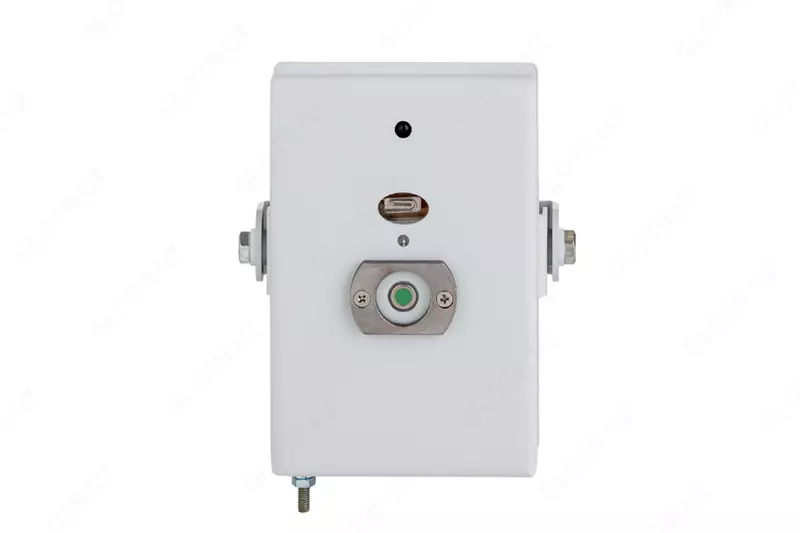

Стандартная конфигурация извещателя включает в себя реле сигнала «ПОЖАР», и оптореле сигнала «НЕИСПРАВНОСТЬ». Супер-яркий светодиод на лицевой панели извещателя выполняет функции индикатора состояний. Предусмотрено 4 режима работы извещателя с разными порогами чувствительности и временем обработки сигнала для уменьшения влияния помех при идентификации извещателем пожара или близком расположении предполагаемого места загорания.

По чувствительности к пламени тестовых очагов ТП-5 и ТП-6 извещатель относится к первому классу по ГОСТ Р 53325. Минимальное время срабатывания извещателя на тестовые очаги пламени ТП-5 и ТП-6 на расстоянии 30 м – 0,1 с. Для проверки работоспособности и выбора режима работы в комплекте с извещателем поставляется постоянный магнит. Процедура работы с магнитом описана в п.2.1.1 и п.2.1.2 настоящего руководства. При 4-х проводном подключении извещателя проверку работоспособности и выбор режима работы можно производить при помощи тестового излучателя. Тестовый излучатель в комплект извещателя не входит – поставляется по дополнительному заказу.

Технические характеристики

* - заводская установка

** - выбор тока осуществляется потребителем

ВАРИАНТЫ ИСПОЛНЕНИЯ
