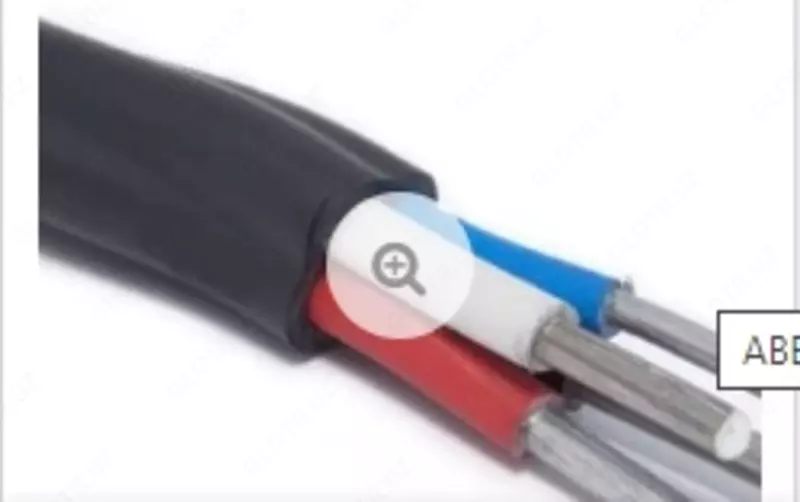

Кабель АВВГ 3х6+1х4

В наличии Код: P-0777541

9 917.6 сум от 10 шт.

Оптовые цены

Контакты

Написать

Описание

Расшифровка кабеля АВВГ 3х6+1х4-0,66:
А - алюминиевая токопроводящая жила
В - изоляция жил из поливинилхлоридного пластиката
В - оболочка из поливинилхлоридного пластиката
Г - отсутствие защитных покровов
3 - количество основных жил
6 - сечение основных жил
1 - дополнительная жила
4 - сечение дополнительной жилы
0,66 - номинальное напряжение, кВ
Элементы конструкции кабеля АВВГ 3х6+1х4-0,66:
Токопроводящая жила – алюминиевая однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса. Изоляция – из поливинилхлоридного пластиката. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (PE) выполняется двухцветной (зелено-желтой расцветки).Скрутка – изолированные жилы многожильных кабелей скручены в сердечник.Электропроводящий экран (для кабелей на напряжение 6 кВ) - наложен обмоткой из ленты электропроводящей кабельной бумаги.Металлический экран (для кабелей на напряжение 6 кВ) - из медных лент или медной фольги.Оболочка – из поливинилхлоридного пластиката.
Область применения кабеля АВВГ 3х6+1х4-0,66:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66, 1, 3 и 6 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.Кабели предназначены для эксплуатации на суше на высотах до 4300 м над уровнем моря.Кабель применяется для прокладки:- в воздухе при условии защиты от УФ лучей и отсутствии опасности механических повреждений в ходе эксплуатации;- для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;- для прокладки на специальных кабельных эстакадах, по мостам и в блоках;- для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.Кабели предназначены для использования на вертикальных, наклонных и горизонтальных трассах.
Технические параметры кабеля АВВГ 3х6+1х4-0,66:
Вид климатического исполнения кабелей категорий размещения 1 и 5 Диапазон температур эксплуатации от -50°С до 50°С.Относительная влажность воздуха при температуре до 35°С до 98%.Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С.Допустимый радиус изгиба кабелей при прокладке:- одножильные - не менее 10 наружных диаметров;- многожильные - не менее 7,5 наружных диаметров.Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать - 30 Н/мм².Кабели не распространяют горение при одиночной прокладке Класс пожарной опасности по Длительно допустимая температура нагрева жил кабелей при эксплуатации - не более 70°С.Максимально допустимая температура нагрева жил сечением до 240мм² при токах короткого замыкания - не более 160°С.Максимально допустимая температура нагрева жил сечением от 300мм² при токах короткого замыкания - не более 140°С.Продолжительность короткого замыкания не должна превышать - 5 с.Допустимая температура нагрева жил кабелей в режиме перегрузки - не более 90°С.Предельная температура нагрева жил по условиям невозгорания при коротком замыкании - не более 350°С.Строительную длину устанавливают при заказе.Срок службы - 30 лет с даты изготовления кабелей.Гарантийный срок эксплуатации - 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.Срок хранения:- на открытых площадках - не более 2 лет;- под навесом - не более 5 лет;- в закрытых помещениях - не более 10 лет в наличей есть.
