ВБбШвнг - это силовой бронированный лентами кабель, с медной жилой, изоляцией из ПВХ, защитным шлангом из ПВХ пониженной горючести.

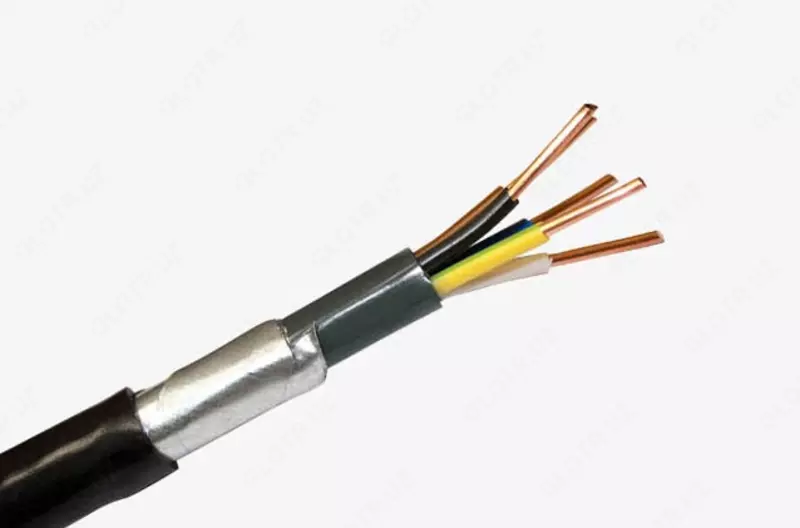

Конструкция ВБбШвнг

1. Медная токопроводящая жила

2. Изоляция из поливинилхлоридного пластиката (ПВХ)

3. Заполнение из ПВХ пластиката пониженной горючести - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.

4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной горючести

5. Броня из стальных оцинкованных лент

6. Защитный шланг из ПВХ пластиката пониженной горючести.

Применение ВБбШвнг

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
• Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.5.4
• Применяются при наличии опасности механических повреждений кабеля.
