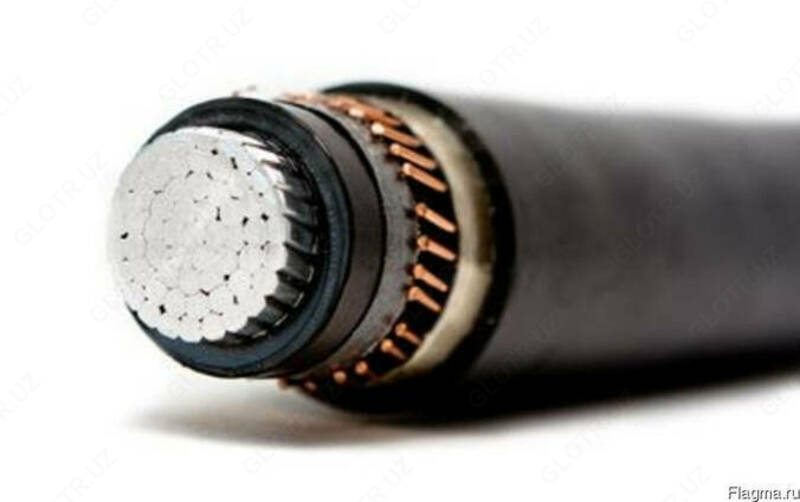

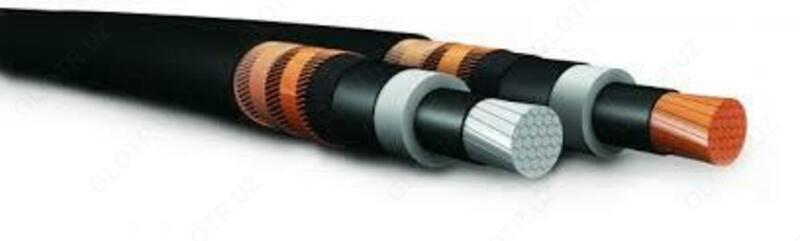

Кабель силовой АПвП 1х70/16-6

Расшифровка кабеля АПвП:

А - алюминиевая токопроводящая жила;

Пв - изоляция из сшитого полиэтилена;

П - оболочка из полиэтилена.

Применение кабеля АПвП:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 10 кВ номинальной частотой 50 Гц для сетей с заземленной и изолированной нейтралью;

Для прокладки в земле (в траншеях), если кабель защищен от механических повреждений;

Предназначены для эксплуатации при прокладке в земле независимо от степени коррозионной активности грунтов;

Допускается прокладка этих кабелей на воздухе, в т.ч. в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий;

Кабели предназначены для прокладки на трассах без ограничения разности уровней.

Технические характеристики кабеля АПвП:

Номинальное напряжение - 6 кВ, 10 кВ, 20 кВ, 35 кВ.

Температура окружающей среды при эксплуатации кабеля: от –60°С до +50°С.

Относительная влажность воздуха (при температуре до +35°С) - 98%.

Минимальная температура прокладки кабеля без предварительного подогрева: –20°С.

Предельная длительно допустимая рабочая температура жил +90°С.

Допустимый нагрев жилы кабеля в режиме перегрузки - не более 130°С.

Предельно допустимая температура жилы кабеля при коротком замыкании - не более 250°С.

Предельно допустимая температура медного экрана кабеля при коротком замыкании - не более 350°С.

Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля - не более 400°С.

Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.

Максимально допустимый радиус изгиба при прокладке: - одножильных кабелей - 15 Dн; -

трехжильных кабелей - 12 Dн.

Срок службы, не менее - 30 лет.
