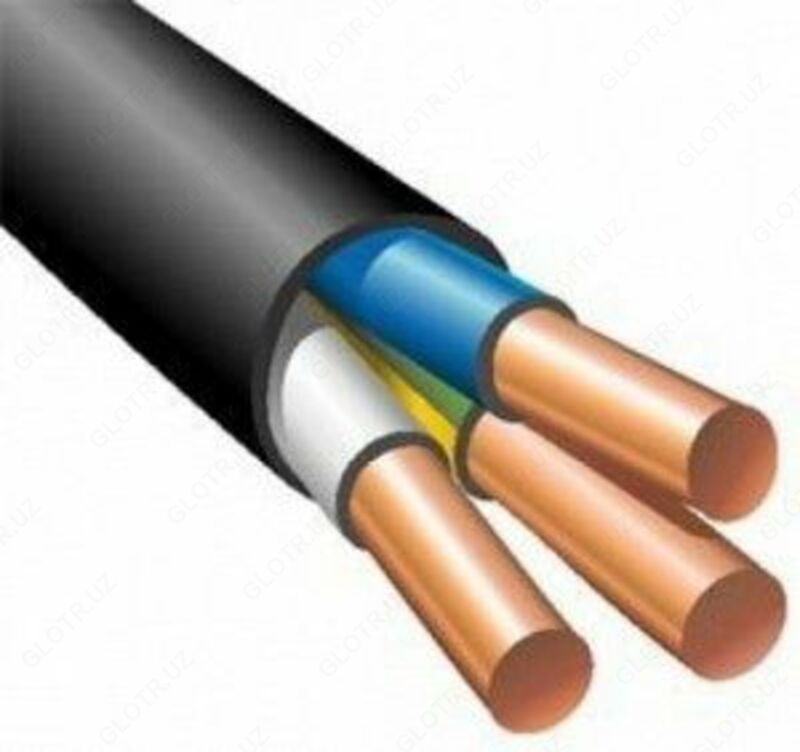

Кабель силовой ВВГ по ГОСТ 31996-2012

ВВГ – кабель силовой с медной жилой, с поливинилхлоридной изоляцией и оболочкой.

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное напряжение 0,66 или 1 кВ частоты 50 Гц

Марка провода ВВГ

Описание

Токопроводящая жила – медная проволока
Изоляция – поливинилхлоридный пластикат, в том числе пожаробезопасный
Оболочка – поливинилхлоридный пластикат, в том числе пожаробезопасный

Технические характеристики

Наименование характеристик	Значение характеристик
Рабочее напряжение, кВ	0,66 или 1
Число жил	от 1 до 5
Сечение основных жил, мм²	от 1,5 до 240
Сечение нулевых жил, мм²	от 1,5 до 120
Класс токопроводящих жил	1 или 2
Строительная длина, м: при сечении от 1,5 до 16 мм² при сечении от 25 до 70 мм² при сечении от 95 до 240 мм²	450 300 200
Температура эксплуатации, °С общепромышленного исполнения исполнения «нг» - пониженной горючести исполнения «нг-LS» с низким выделением газа и дыма при горении	от -50 до +50 от -30 до +50 от -30 до +50
Сопротивление изоляции, МОм, не менее для сечения 1,5 мм² для сечений от 2,5 до 6,0 мм² для сечений 10 мм² и выше	10 9 7
Минимальный радиус изгиба при прокладке, диаметров кабеля	20
Исполнение в части пожарной безопасности не распространяющие горение при одиночной прокладке не распространяющие горение при групповой прокладке (нг): по категории А F/R по категории нг(А) по категории нг(В) не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением	нг(А F/R) нг(А) нг(В) нг(...)-LS
Срок службы кабеля	не менее 30 лет

Номинальные размеры и масса

Число жил и сечение, мм2	Номинальный наружный диаметр, мм				Расчетная масса, кг/км
	ВВГ, АВВГ		ВБбШв, АВБбШв		ВВГ		АВВГ		ВБбШв		АВБбШв
	0,66 кВ	1 кВ	0,66 кВ	1 кВ	0,66кВ	1кВ	0,66кВ	1 кВ	0,66 кВ	1 кВ	0,66 кВ	1 кВ
1*1,5	4,7	5,1	-	-	34,3	38,4	-	-	-	-	-	-
1*2,5	5	5,4	-	-	45,1	49,6	30,9	35,4	-	-	-	-
1*4	5,7	6,3	-	-	63,8	71,4	40,2	47,9	-	-	-	-
1*6	6,2	6,8	-	-	84,6	92,9	49,2	57,5	-	-	-	-
1*10	7,4	7,6	-	-	129,1	132,2	70,9	74,1	-	-	-	-
1*16	8,7	8,9	-	-	196	199,7	101,9	105,7	-	-	-	-
1*25	10,2	10,4	-	-	290,6	295	143,6	148	-	-	-	-
1*35	11,2	11,4	-	-	379,4	384,2	177,3	182	-	-	-	-
1*50	-	132	-	-	-	541	-	250	-	-	-	-
1*70	-	14,8	-	-	-	726	-	319	-	-	-	-
1*95	-	16,6	-	-	-	962	-	409	-	-	-	-
1*120	-	18,3	-	-	-	1197	-	498	-	-	-	-
1*150	-	20,1	-	-	-	1226	-	528	-	-	-	-
1*185	-	22,1	-	-	-	1803	-	726	-	-	-	-
1*240	-	25,8	-	-	-	2351	-	955	-	-	-	-
2*1,5	4,7*7,1	5,1*7,9	-	-	60,7	68,9	-	-	-	-	-	-
2,250	5,0*7,9	5,4*8,7	-	-	82,4	91,3	53,9	62,9	-	-	-	-
