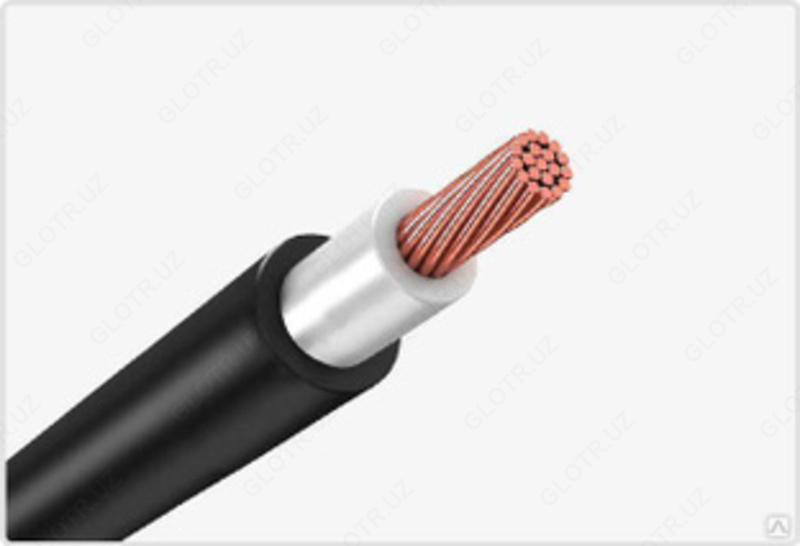

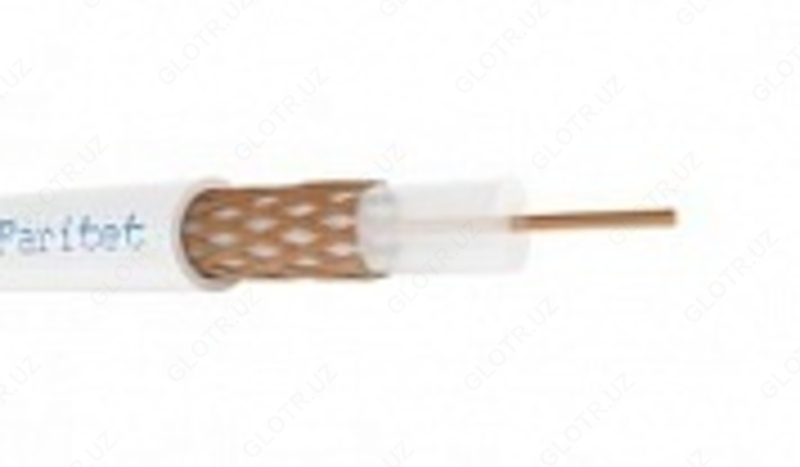

Кабели радиочастотные РК 75-4-11

Кабель типа РК предназначен для соединения различных радиоустройств и радиочастотных установок.

Общие сведения

Кабели по конструктивному выполнению изоляции разделяются на три группы:

-кабели со сплошной изоляцией, у которых все пространство между внутренним и внешним проводниками заполнено сплошной изоляцией или обмоткой из изоляционных лент;

-кабели с воздушной изоляцией, у которых на внутреннем проводнике через определенный интервал имеются выполненные из изоляционного материала шайбы, колпачки или кордель, наложенный по винтовой спирали, образующие изоляционный каркас между внутренним и внешним проводниками;

-кабели с полувоздушной изоляцией, у которых трубка из изоляционного материала, выполненная сплошной или в виде обмотки из лент, расположена поверх или под изоляционным каркасом, помещенным между внутренним и внешним проводниками.

К полувоздушной изоляции относится также пористо-пластмассовая, балонная и изоляция в виде шлицованной трубки.

По номинальному волновому сопротивлению устанавливаются следующие ряды кабелей типа РК — 50, 75, 100, 150 и 200 Ом.

Допускается в технически обоснованных случаях волновое сопротивление менее 50 Ом. Значения выбираются из ряда: 6; 9,5; 12,5; 19; 25; 37,5 Ом.

Номинальный диаметр по изоляции коаксиального кабеля должен быть равен одной из величин следующего ряда: 0,60; 0,87; 1,0; 1,5; 2,2; 2,95; 3,7; 4,6; 4,8; 5,6; 7,25; 9,0; 11,5; 13,0; 17,3; 24,0; 33,0; 44,0; 60,0; 75,0 мм. Допускается разработка и изготовление кабелей с диаметром меньше 0,6 мм. Для кабелей с гофрированным внешним проводником диаметр по изоляции принимается равным наименьшему внутреннему диаметру гофра.
