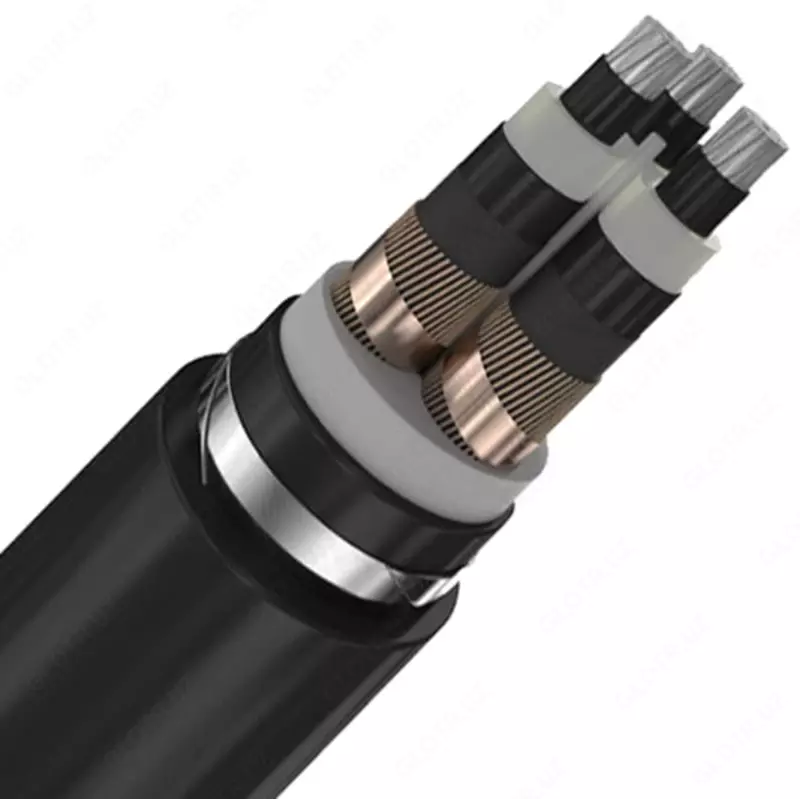

Кабели силовые на напражение 6/10/35кВ бронированные, с алюминиевой жилой с ПЭ изоляцией и ПВХ оболочкой марки АПвБВ/АПвБВнг(А)/АПвБВнг(А)-LS 3х35-3х400

"Расшифровка кабеля АПвБВ
А - алюминиевые токопроводящие жилы
Пв - Изоляция жил из сшитого полиэтилена
Б - Броня из двух стальных оцинкованных лент
В - Оболочка из поливинилхлоридного пластиката пониженной пожарной опасности
нг(A) - не распространяет горение при групповой прокладке по категории А
LS - низкие показатели дымо и газовыделения
Элементы конструкции кабеля АПвБВ
Токопроводящая жила – алюминиевая многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483-77.Экран по жиле - наложен экструзией из электропроводящей полиэтиленовой композиции.Изоляция - из сшитого полиэтилена.Экран по изоляции - наложен экструзией из электропроводящей полиэтиленовой композиции.Комбинированный экран - в виде слоя, наложенного обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты и повива из медных проволок, поверх которых спирально наложена медная лента.Скрутка - экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из поливинилхлоридного пластиката пониженной пожароопасности.Межфазное заполнение - из поливинилхлоридного пластиката пониженной пожароопасности.Внутренняя оболочка - из поливинилхлоридного пластиката.Броня - из двух стальных оцинкованных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между кромками нижней ленты.Оболочка - из поливинилхлоридного пластиката.
Область применения кабеля АПвБВ:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках, на номинальное переменное напряжение 6, 10, 20, 35 кВ частотой 50 Гц для сетей с изолированной или заземленной нейтралью.Кабели применяются для групповой прокладки в кабельных сооружениях, помещениях при отсутствии растягивающих усилий в процессе эксплуатации.Кабели предназначены для прокладки на трассах без ограничения разности уровней.
Технические характеристики кабеля АПвБВ:
Вид климатического исполнения УХЛ, категории размещения 1 и 2 по ГОСТ 15150-69.Диапазон температур при эксплуатации - 50°С до 50°С.Относительная влажность воздуха при температуре до 35°С до 98%.Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже - 15°С.Минимальный радиус изгиба кабелей при прокладке - не менее 10 наружных диаметров.Кабели АПвБВнг(А), АПвБВнг(А)-LS не распространяют горение при групповой прокладке категории А.Класс пожарной опасности по ГОСТ 31565-2012 - П1б.8.2.2.2.Кабель может быть использован для прокладки во взрывоопасных зонах классов B-Iб, B-Iг, В-II, B-IIa.Дымообразование при горении и тлении не приводит к снижению светопроницаемости более чем на 50 %.Длительно допустимая температура нагрева жилы кабеля при эксплуатации не более 90°С.Допустимый нагрев жилы кабеля в режиме перегрузки не более 130°С.Предельнодопустимая температура жилы кабеля при коротком замыкании не более 250°С.Предельно допустимая температура медного экрана кабеля при коротком замыкании не более 350°С.Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля не более 400°С.Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.Строительную длину устанавливают при заказе.Срок службы кабеля - не менее 30 лет.Гарантийный срок эксплуатации - 5 лет."
"Срок службы кабелей выбирают из ряда: 30, 35, 40 лет и указывают в
технических условиях на кабели конкретных марок.
Напряжение: от 6 до 35кВ включительно
Применение: в стационарных установках на номинальное переменное напряжение от 6 до 35 кВ включительно и номинальной частотой 50 Гц.
Происхождение товара: Узбекистан:
Наименование: Кабели силовые на напражение 6/10/35кВ
Материал: Медь, алюминий, ПВХ, ПЭ, безгологенный полимерный компаунд, алюминиевая лента, стальная оцинкованная лента, медная лента, полупроводящие и водоблакирующие ленты.
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках."
