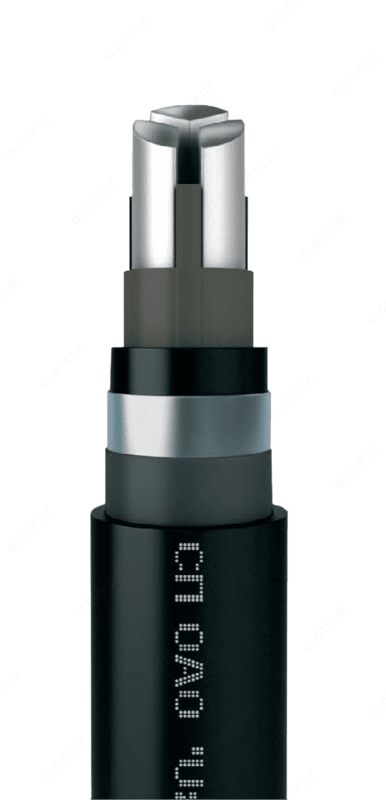

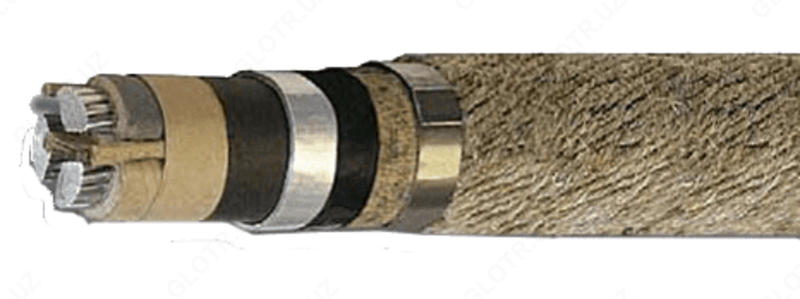

Кабели силовые с пропитанной бумажной изоляцией (АСБ, АСБГ, АСШв, СБ, СБГ, СШв, ААШв)

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Кабели силовые с медными или алюминиевыми жилами с пропитанной бумажной изоляцией, пропитанные вязким составом, в свинцовой или алюмини-евой оболочке с защитными покровами или без них, предназначенные для передачи и распределения электрической энергии в стационарных установ-ках в электрических сетях на напряжение до 10 kV переменного тока частотой 5ОНz.

 Конструкция кабеля марок АСБ и СБ:

• проводник - однопроволочная или многопроволочная токопроводящая жила из алюминиевой или медной проволоки;
• изоляция - пропитанная бумажная изоляция;
• металлическая оболочка - свинцовая оболочка;
• броня - две стальные ленты;
• наружный покров.
•

• Конструкция кабеля марок АСБГ и СБГ

  • проводник - однопроволочная или многопроволочная токопроводящая жила из алюминиевой или медной проволоки;
  • изоляция - пропитанная бумажная изоляция;
  • металлическая оболочка - свинцовая оболочка;
  • броня - две стальные ленты.

  Конструкция кабеля марок АСШв и СШв:

  • проводник - однопроволочная или многопроволочная токопроводящая жила из алюминиевой или медной проволоки;
  • изоляция - пропитанная бумажная изоляция;
  • металлическая оболочка - свинцовая оболочка;
  • наружный покров типа Шв.

  Конструкция кабеля марок ААШв:

  • проводник - однопроволочная или многопроволочная токопроводящая жила из алюминиевой проволоки;
  • изоляция - пропитанная бумажная изоляция;
  • металлическая оболочка - алюминиевая оболочка;
  • наружный покров типа Шв.
