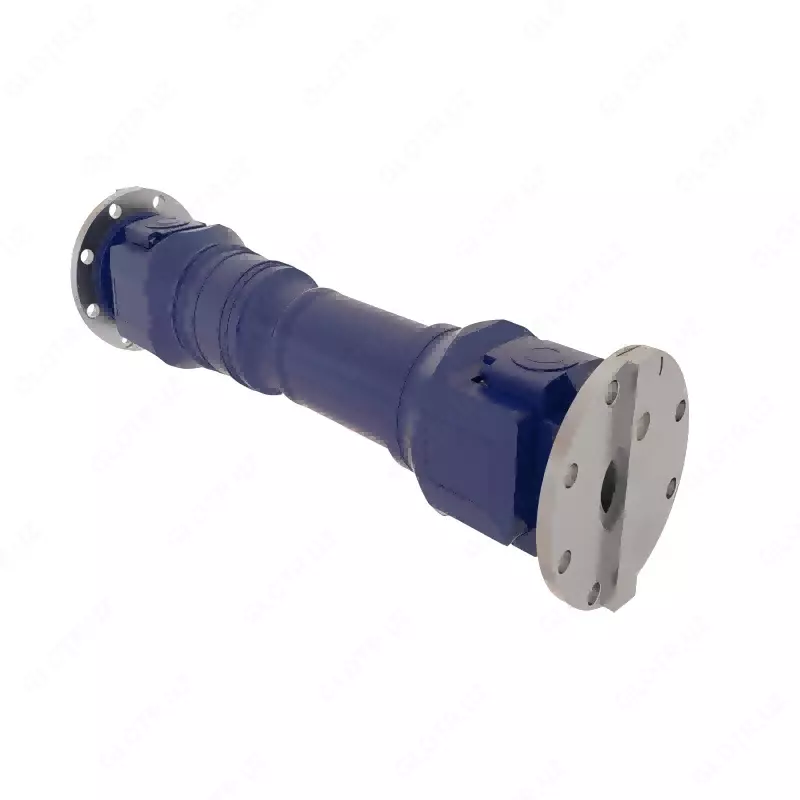

Карданные Валы

Карданные валы – передача крутящего момента под большим углом для сложных условий эксплуатации

Карданные валы JM обеспечивают эффективную компенсацию углового смещения в тех случаях, когда обычные муфты становятся неэффективными. Разработанные для тяжёлой промышленности, они гарантируют надёжную передачу мощности в системах с отклонением вала от 15° до 45°, сохраняя высокую крутящую способность и долговечность.

Основные характеристики и преимущества

✔ Широкая угловая компенсация

• Одинарный шарнир: компенсирует 15°–25° (непостоянная скорость)

• Двойной шарнир (двойной кардан): компенсирует до 45° с практически постоянной скоростью

• Осевое смещение: ±10–50 мм (в зависимости от модели)

✔ Прочная конструкция

• Поковки из легированной стали (42CrMo4 / 20MnCr5)

• Прецизионно шлифованные крестовины, закалённые до 58–62 HRC

• Герметичные игольчатые подшипники — увеличенный срок службы

✔ Высокий крутящий момент

• Диапазон крутящего момента: 500 Н·м – 250 кН·м

• Максимальная скорость: 3000 об/мин (сбалансированные версии)

• КПД: 98–99% при номинальной нагрузке

✔ Универсальность применения

• Промышленность: прокатные станы, дробилки, экструдеры

• Морское оборудование: пропульсивные системы

• Мобильная техника: краны, карьерные самосвалы

• Энергетика: приводы рыскания ветряных турбин

Технические характеристики

• Параметры: одношарнирный, двухшарнирный

• Максимальный угол: 25°, 45°

• Крутящий момент: 500–120 кН·м, 1–250 кН·м

• Осевое смещение: ±10 мм, ±50 мм

• Интервал смазки: 500 ч, 1000 ч

Контакты:
Shenyang Mingyu Mining Machinery Co., Ltd
