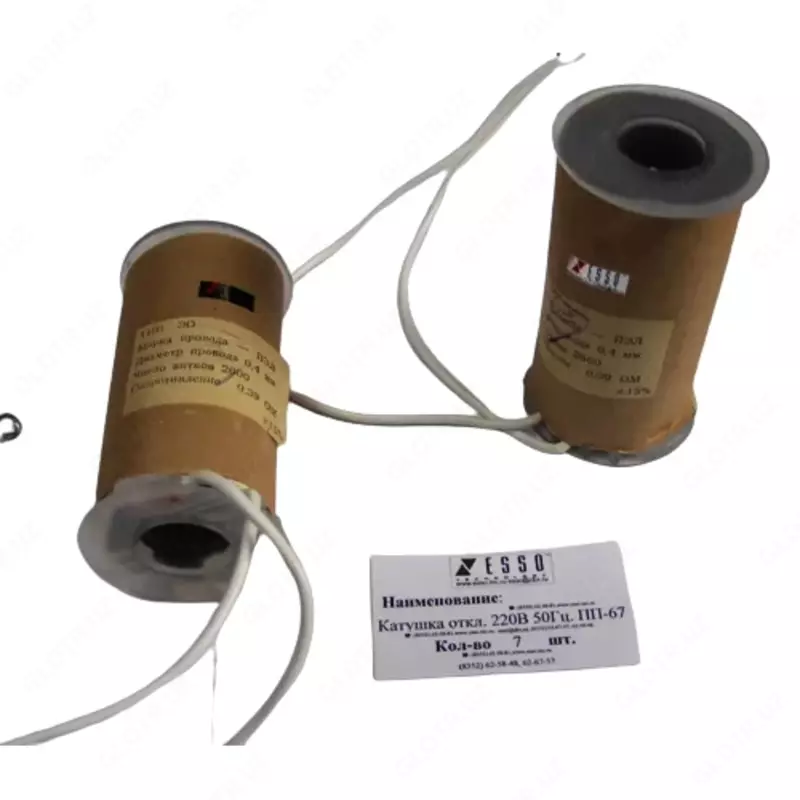

Катушка отключения привода ПП-67 220 В R-150 Ом

Привод пружинный типа ПП-67 предназначен для управления масляными выключателями переменного тока высокого напряжения классом напряжения до 35 кВ (для включения выключателя, удержания его во включенном положении и освобождения его при отключении).

ПП-67 — пружинно-грузовой привод косвенного действия. Включение выключателя производится за счет энергии предварительно натянутых включающих пружин привода, а отключение — пружинами выключателя.

Привод применяется с различными типами выключателей, имеющих максимальный статический момент на валу не больше 400 Дж и работу включения на КЗ не больше 250 Дж.

Управление приводом ПП-67

Управление выключателем с помощью привода ПП-67 может осуществляться:

• Вручную — специальными кнопками управления, расположенными на приводе;
• Дистанционно — специальными электромагнитами дистанционного управления, встроенными в привод;
• Автоматически — специальными отключающими элементами защиты, встраиваемыми в привод.Привод позволяет управлять выключателями вручную, дистанционно, автоматически, производить АПВ и АВР. АПВ может быть с выдержкой времени, что позволяет в некоторых случаях осуществить селективную работу без применения специальных релейных схем.Благодаря мощным пружинам и совершенной кинематике привод обеспечивает необходимую скорость включения выключателя. Время включения выключателей типов ВМГ и ВМП составляет 0,25—0,3 с, отключения (собственное) — 0,10—0,11 с, время цикла мгновенного АПВ (от подачи команды на отключение до замыкания контактов выключателя)—0,3—0,5 с, время выдержки АПВ можно регулировать в пределах 0,5—2 с. Выдержка времени обеспечивается часовым механизмом, на оси которого укреплен подвижный контакт, а. на корпусе — неподвижные контакты. Передвигая устройство ЛПВ относительно корпуса привода, изменяют выдержку времени. Привод обеспечивает операции с выключателями (с металлокерамическими контактами) при токах КЗ до 20 кА.

Область применения привода ПП-67

Конструктивно привод ПП-67К имеет исполнение отдельное от выключателя и может соединяться с выключателем непосредственно или через промежуточные звенья. Привод ПП-67 может применяться для внутренней и наружной установки. Привод при внутренней установке предназначен для управления выключателями типа ВМГ-10, ВПМ-10. Привод ПП-67К при наружной установке предназначен для управления выключателями типа С-35-630, ВМ-35. В этом случае привод монтируется в шкафу ШПП-63. Привод пружинный типа ПП-67 является двигательным приводом косвенного действия. Операция включения выключателя осуществляется за счет предварительно натянутых включающих пружин привода ПП-67. Отключение выключателя осуществляется за счет энергии, запасенной пружинами выключателя при включении.

Устройство привода ПП-67

• 1 — рычаг;
• 2 — электродвигатель;
• 3 — редуктор;
• 4 — рукоятка;
• 5 — рычаг;
• 6 — зубчатая передача;
• 7 — упор;
• 8 — планка;
• 9 — включающие пружины;
• 10 — регулировочный болт;
• 11 — траверса;
• 12 — груз;
• 13 — зуб траверса;
• 14 — рычаг;
• 15 — отражатель;
• 16 — корпус;
• 17,18 — рычаги;
• 19 — конечный выключатель.
