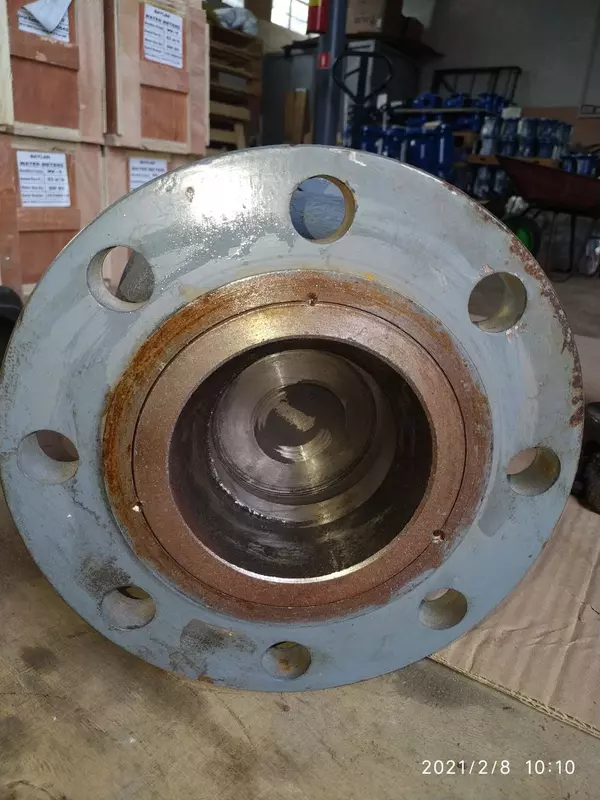

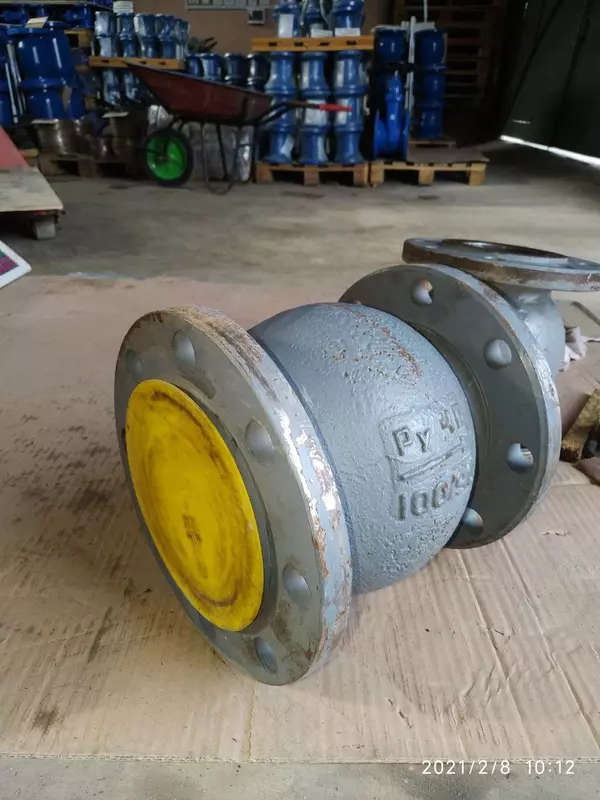

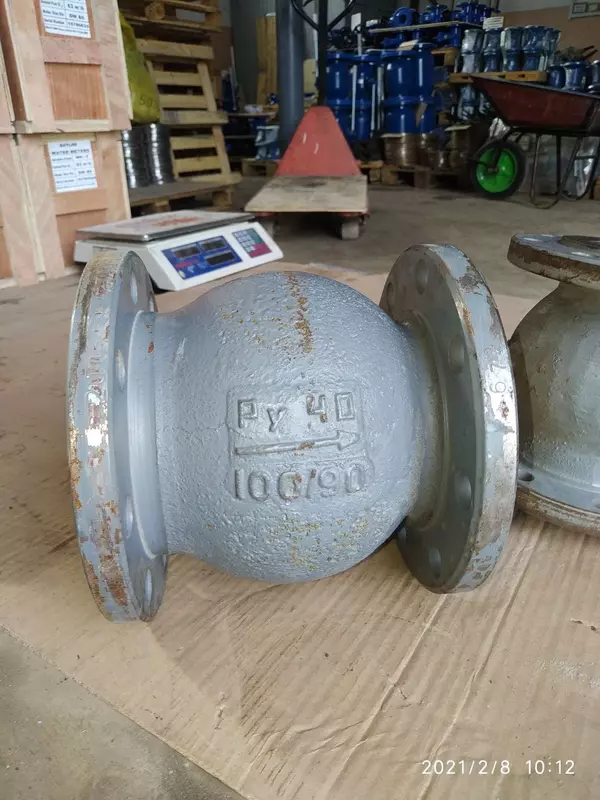

Клапан обратный 19с63нж стальной DN50 PN40 поворотный фланцевый

Клапаны обратные поворотные 19с63нж стальные фланцевые на PN40 предназначены для защиты трубопровода от обратного потока, что может создать в некоторых случаях аварийные условия. Устанавливаются на трубопроводах, транспортирующих воду, пар, нефтепродукты при температуре до 425°С. К трубопроводу присоединяются при помощи фланцев. Клапаны 19с63нж устанавливаются в рабочем положении на горизонтальном трубопроводе — в соответствии с маркировкой «верх» на корпусе, а на вертикальном — так, чтобы диск (тарелка клапана) открывался вверх. Среда подается под диск.

Технические характеристики и параметры клапана обратного 19с63нж стального DN50 PN40 поворотного фланцевого:

Диаметр, мм (Ду/DN): 50

Нормальное давление, кгс/см2 (Ру/ PN): 40

Рабочая среда: вода, пар, нефтепродукты, газ

Максимальная рабочая температура   425 °С

Испытание на прочность корпуса/герметичность затвора водой, Мпа 6,15/4,51

Материал корпуса, диска сталь 25л

Материал уплотнения затвора: нержавеющая сталь

Тип присоединения: фланцевое

Строительная длина, мм 150

Строительная высота, мм 160

Масса, кг.: не более 8,0
