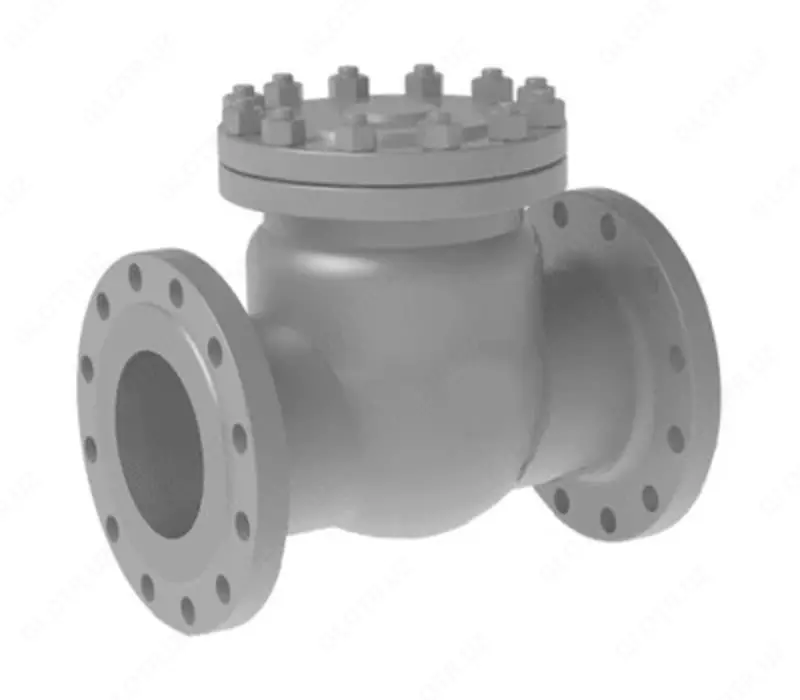

Клапан обратный поворотный ДУ50, РУ16 МПА ; 19с19нж с КОП

Описание:

Обратные клапана пропускают поток жидкой или газообразной среды только в одном направлении, при изменении движения среды, срабатывает запорный механизм клапана, следовательно происходит закрытие арматуры и остановка рабочей среды.

В основном обратные клапана применяются в трубопроводах с направленными потоками. Направление движения среды указано на корпусе клапана в виде стрелки, что облегчает его правильную установку, и исключает ошибки при монтаже.

Запорным органом обратных клапанов является захлопка. Она поднимается под воздействием направленного движения среды, проходящий через клапан. Закрытие запорного органа происходит под воздействием потока среды движущейся в обратном направлении и собственным весом запорного органа. Они  как правило устанавливаются на горизонтальных трубопроводах. Они имеют небольшие габариты и малый вес, высокую скорость перекрытия и малое гидравлическое сопротивление. Конструкция со съемной крышкой позволяет обслуживать обратные клапана без снятия арматуры с трубопровода, тем самым облегчая техническое обслуживание арматуры. Благодаря универсальной конструкции, высоким эксплуатационным характеристикам и высокой ремонтопригодностью клапаны широко применяются в различных областях промышленности.

 Рабочая среда

Жидкие и газообразные углеводороды, нефть, нефтепродукты, масла, газоконденсат, вода, пар, аммиак, другие жидкости и газы, неагрессивные к примененным в клапанах материалам, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год

Температура рабочей среды, °С

От -40 до +425

Температура окружающего воздуха, °С

От -40 до +60
