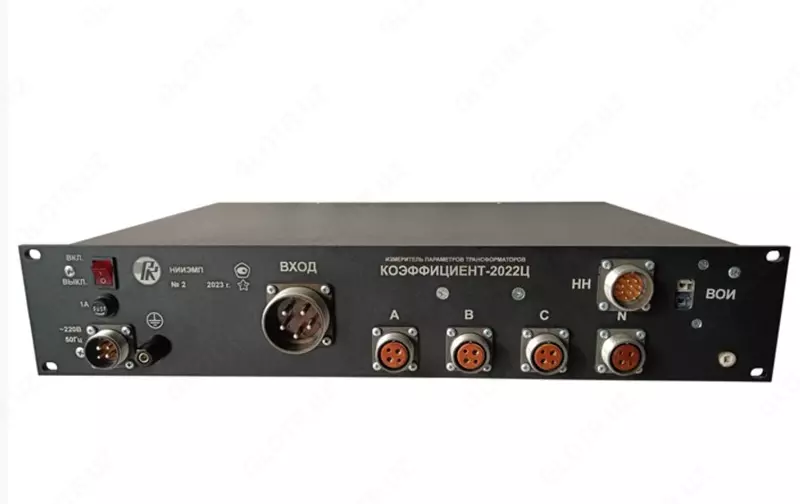

КОЭФФИЦИЕНТ-М-2022Ц — измеритель параметров трансформаторов

Технические характеристики измерителя параметров трансформаторов КОЭФФИЦИЕНТ-М-2022Ц:

Параметр	Значение
Диапазон измерений среднеквадратического значения напряжения переменного тока первой гармоники U, В	от 50 до 500
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока первой гармоники U, %	± [0,2 + 0,02 · (UК / U - 1)]
Диапазоны измерений среднеквадратического значения напряжения переменного тока первой гармоники UНН, В	от 0,5 до 5 от 5 до 50 от 50 до 500
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока первой гармоники UНН, %	± [0,2 + 0,02 · (UННК / UНН - 1)]
Диапазоны измерений среднеквадратического значения силы переменного тока первой гармоники I, А	от 0,005 до 0,05 от 0,05 до 0,5 от 0,5 до 5 от 5 до 50
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока первой гармоники I, %, в диапазонах от 0,005 до 0,05 А от 0,05 до 0,5 А от 0,5 до 5 А от 5 до 50 А	± [0,25 + 0,05 · (IК / I - 1)] ± [0,25 + 0,025 · (IК / I - 1)]
Диапазон измерений угла фазового сдвига между напряжением и током Δϕ, °	от минус 180 до 180
Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между напряжением и током Δϕ, °	± [0,25 + 0,025 · (UК / U + IK / I)]
Диапазон измерений коэффициента мощности КP	от -1,0 до +1,0
Пределы допускаемой основной абсолютной погрешности измерений коэффициента мощности КP	± [0,05 + 0,005 · (UК / U + IK / I - 2) + (1 / KP - 1)]
Диапазоны измерений активной электрической мощности P, Вт (от 0,01 · IК · UК · КP до IК · UК · КP)	от 0,25 · КP до 25 (IК = 0,05 А) от 2,5 · КP до 250 (IК = 0,5 А) от 25 · КP до 2500 (IК = 5 А) от 250 · КP до 25000 (IК = 50 А)
Пределы допускаемой основной относительной погрешности измерений активной электрической мощности P, %	± [0,5 + 0,025 · (UК / U + IK / I - 2) + 0,6 · (1 / KP - 1)]
