Тормоз колодочный ТКГ-160 предназначен для остановки и удержания валов механизмов ( преимущественно подъемно-транспортных машин) в заторможенном состоянии при неработающем приводе. Тормоза ТКГ-160 устанавливаются на механизмах в вертикальном положении (с горизонтальным расположением оси тормозного шкива и основания для крепления тормоза).
Назначение тормоза ТКГ-160
Тормоз колодочный ТКГ-160 предназначен для остановки и удержания валов механизмов (преимущественно подъемно-транспортных машин, в том числе тяговых лебедок ТЛ-14А, ТЛ-14Б, ТЛ-14В, У5120.60, ТЭЛ-1, ТЭЛ-5, ТЭЛ-5А и некоторых других) в заторможенном состоянии при неработающем приводе. Тормоз ТКГ-160 устанавливаются на механизмах в вертикальном положении (с горизонтальным расположением оси тормозного шкива и основания для крепления тормоза).
Габаритные размеры тормоза ТКГ-160
Устройство тормоза ТКГ-160
1. Толкатель;
2. Подставка;
3. Пружина;
4,5,6. Рычажная система;

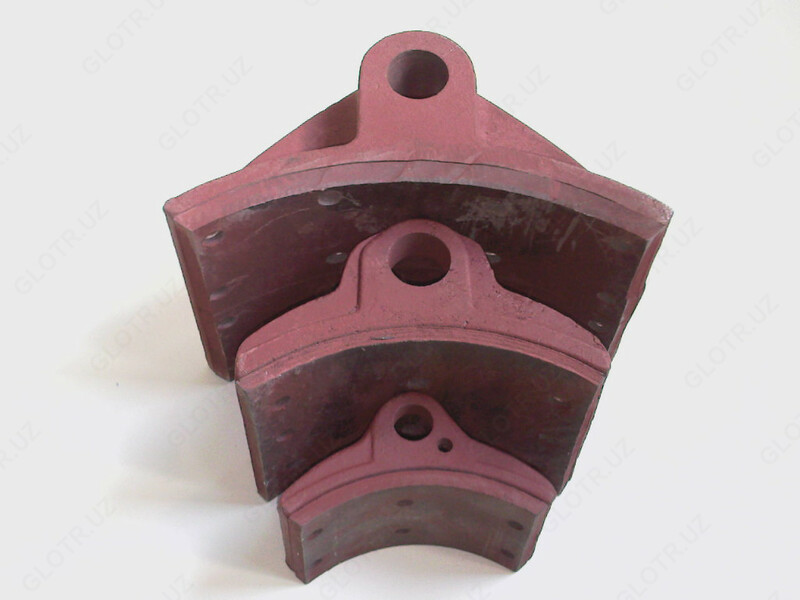

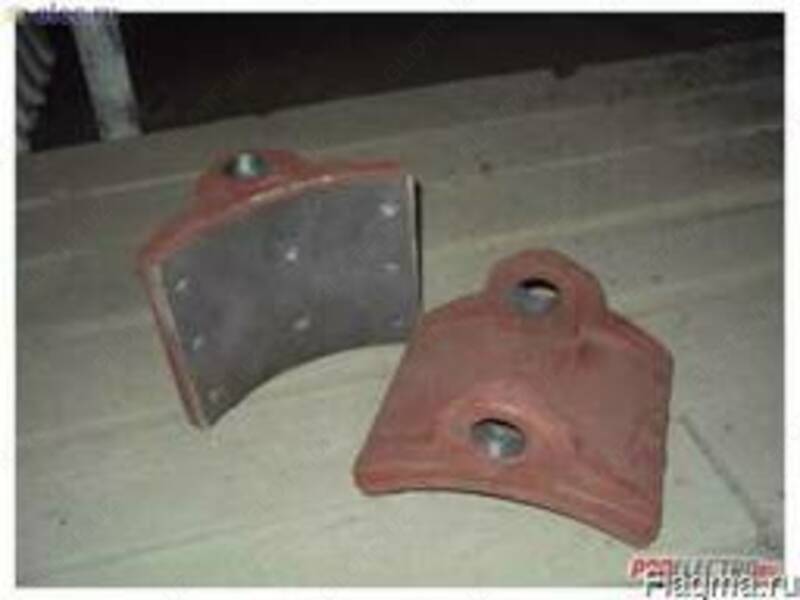

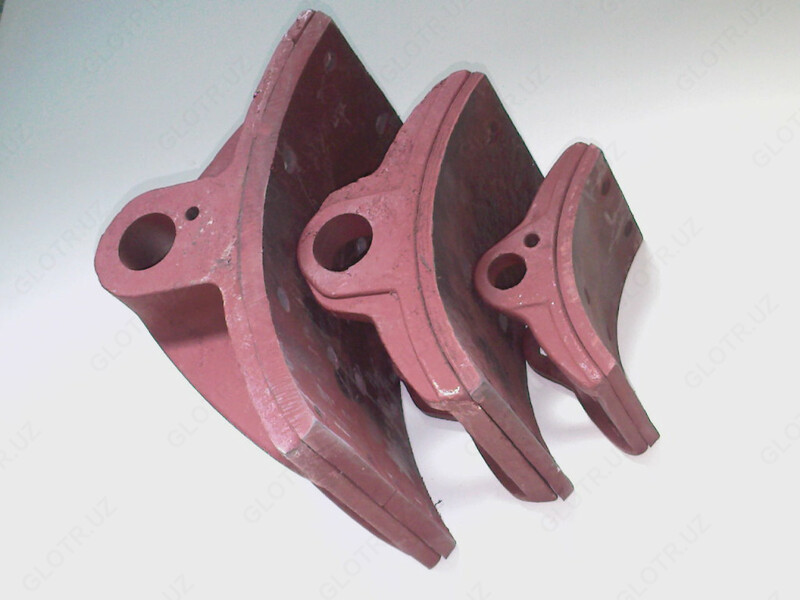

7. Колодки;
8. Регулировочные винты;
9. Шток
| L | H | h | A | A1 | a1 | a | B | b | b2 | b1 | b3 | D | d | h1 | S | h2 max | h2 нач | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТКГ-160 | 490 | 415 | 144 | 200 | 72 | 90 | 90 | 202 | 117 | 80 | 120 | 120 | 160 | 13 | 6 | 8 | 32 | 16 |
Климатическое исполнение
Климатическое исполнение “У”, категория “2” по ГОСТ 15150-69. Тормоз рассчитан для работы в следующих условиях: 1) окружающая среда невзрывоопасная; 2) температура окружающей среды от +40С до – 40С; 3) режим работы легкий; 4) рабочее напряжение 380В, частота тока 50 Гц.При установке на механизмах, работающих на открытом воздухе, тормоза должны быть защищены кожухом от попадания атмосферных осадков и действия солнечной радиации.
Технические характеристики тормоза ТКГ-160
| Наименование параметра | ТКГ-160 |
| Тормозной момент расчетный, Н м, не менее | 100 |
| Диаметр тормозного шкива, мм | 160 |
| Потребляемая мощность, Вт | 160 |
| Род тока | Переменный, частотой 50 Гц |
| Напряжение, В | 220/380 |
| Тип толкателя | ТЭ-30 |
| Номинальное усилие на штоке электрогидротолкателя, Н, не менее | 300 |
| Ход штока электрогидротолкателя, мм не менее | 32(50) |
| Время наложения колодок,с, не более | 0.2 |
| Масса тормоза, кг, не более | 21.5 |
