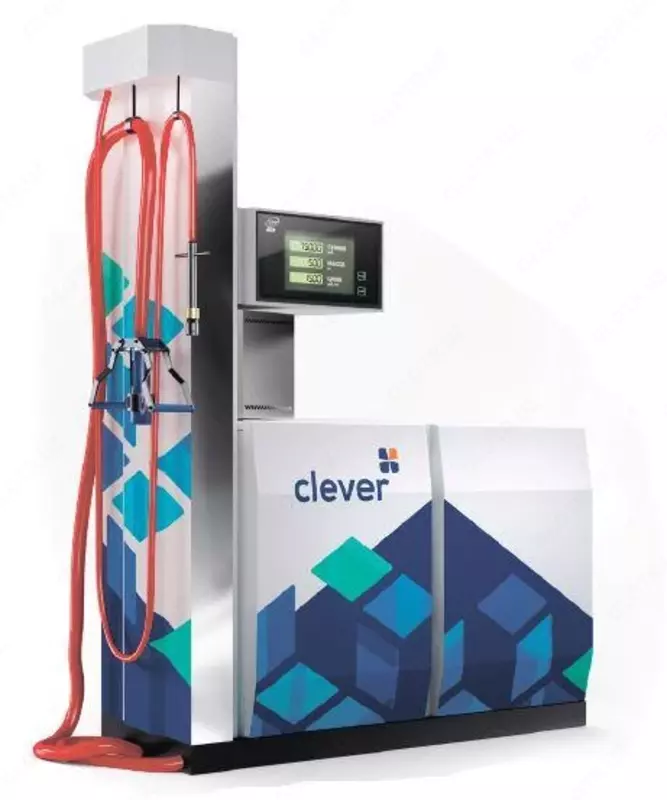

Колонки автозаправочные сжиженного природного газа ЛПА-СПГ-К

Назначение

Колонки автозаправочные сжиженного природного газа ЛПА-СПГ-К (далее - колонки) предназначены для измерений массы отпущенного газа и вычисления стоимости отпущенной дозы на автомобильных заправочных станциях, судовых бункеровочных станциях и других газозаправочных пунктах при заправке сжиженным природным газом (далее - СПГ) моторных транспортных средств.

Описание

Принцип действия колонок основан на измерении массы СПГ в линии заправки и газовозврата, и вычислении блоком управления колонки отпущенного количества газа и его стоимости.

Процедура отпуска СПГ выполняется автоматически.

Основными элементами колонки являются:

-    линии заправки и возврата газа с массомерами, запорной арматурой (клапаны с электро- или пневмоприводом);

-    электронный блок управления колонкой (далее — блок управления), расположенный внутри блока электроники колонки под откидной крышкой дисплея;

-    раздаточный шланг с пистолетом;

-    дренажный шланг с пистолетом.

Сигнал от массомера поступает в блок управления, на цифровом табло которого индицируется масса отпущенного СПГ, его цена и стоимость. При заправке с захолаживанием на цифровом табло индицируется масса отпущенного СПГ за вычетом массы испарившегося газа, возвращенного в емкость хранения.

В колонках могут применяться блоки управления ЛПА и Топаз-306БУ10. Блоки идентичны по функциям и отличаются только конструктивным исполнением.

Задание дозы (массы или объема заправляемого газа) и включение колонок производится непосредственно с колонки или оператором с удаленного компьютера.

На цифровом табло в процессе заправки отображается цена, объем или масса и стоимость отпущенного газа.
