Колонки EDIFIER R1100

Колонки EDIFIER R1100

Эффективное решение для рабочего места и небольших помещений

1. Полностью цифровой тракт на усилителях класса D
2. Калиброванный расширяющийся фронтальный порт фазоинвертора
3. Высококачественный корпус из МДФ для минимизации акустических паразитных резонансов
4. 42 Вт

• • "ВЫХОДНАЯ МОЩНОСТЬ RMS 21W x 2
  • ЧАСТОТНЫЙ ДИАПАЗОН 65 - 20 000 Гц
  • ВХОДНЫЕ ИНТЕРФЕЙСЫ: PC, AUX
  • ТИП АУДИО ВХОДА 2 х RCA"

Это двух полосная акустическая система 2.0 с «цифровым» усилителем класса D и импульсным блоком питания.

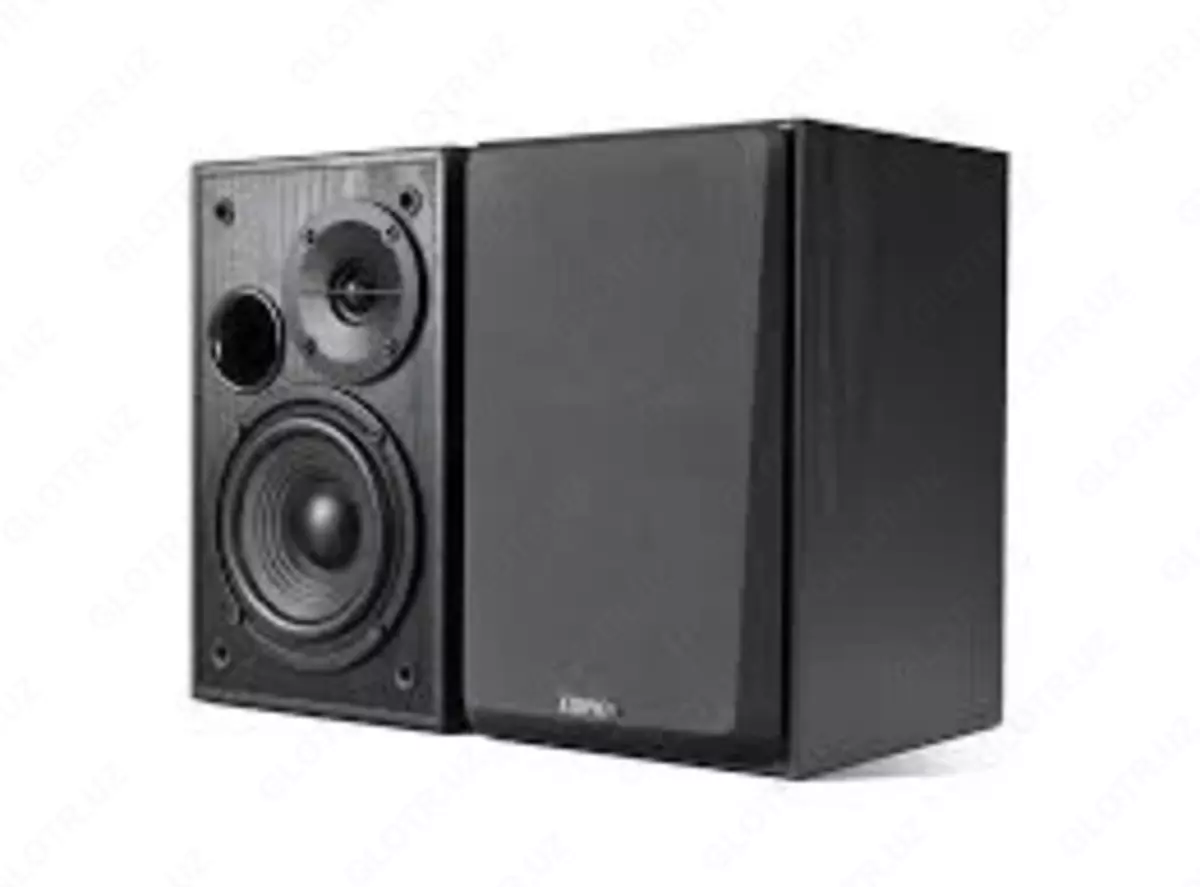

Модель имеет классический дизайн и выполнена из высококачественного МДФ. Декоративная накладка из акустической ткани защищает-скрывает динамики и задает форму фронтальной поверхности колонки.

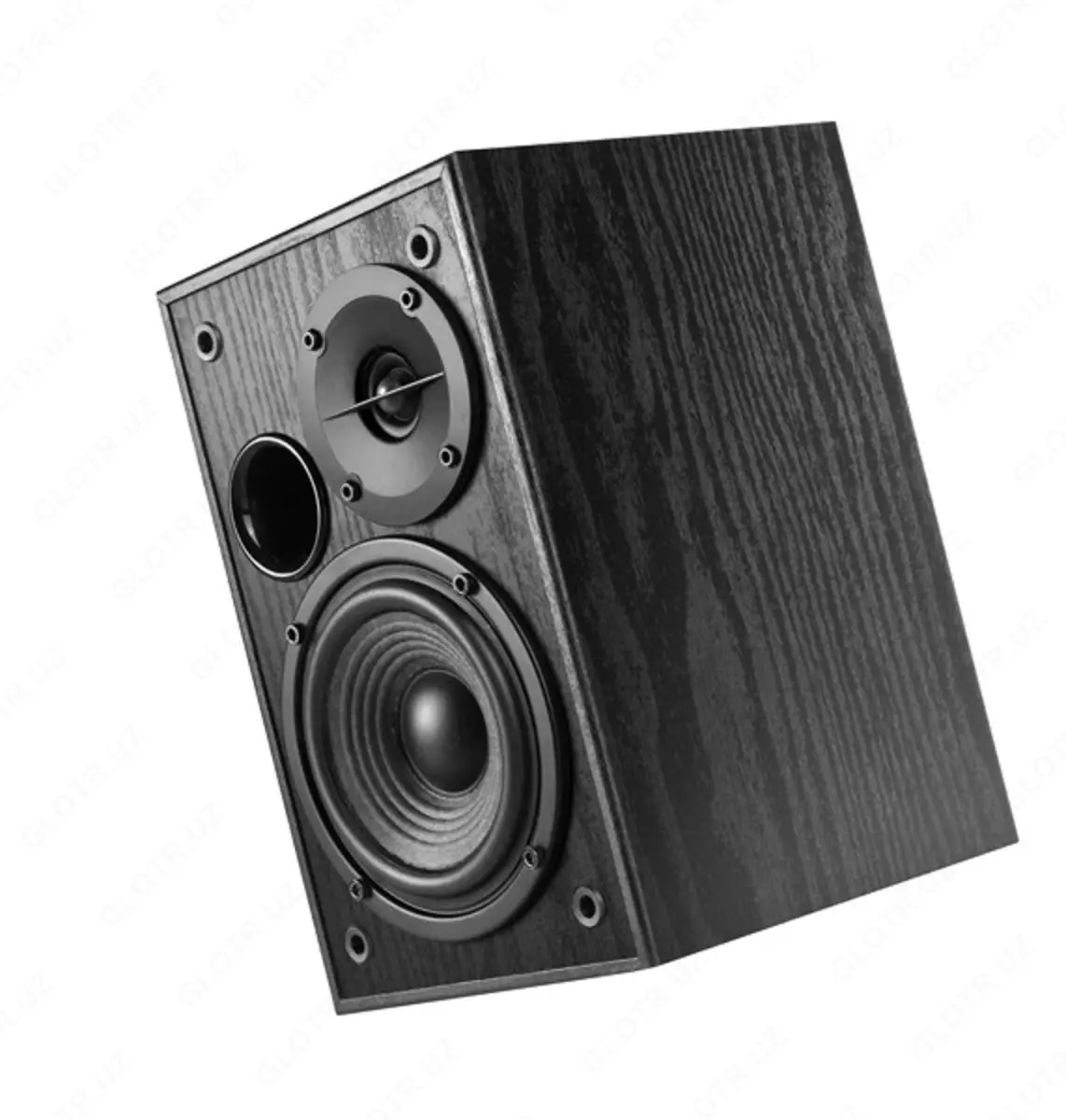

Под накладкой скрываются собственно динамики НЧ и ВЧ, а так же порт фазоинвертора. Дизайнеры и конструкторы Edifier отработали и довели до совершенства такую конструкцию колонок, что порт располагается на передней панели, в отличие от других моделей, где он обычно располагается на задней стенке. При этом колонки не рекомендуется ставить близко к стене во избежание снижения эффективности работы порта ФИ.

Фронтальный ФИ во первых имеет большую эффективность – он работает непосредственно в сторону слушателя, а во вторых – охлаждает усилитель, расположенный на задней стенке активной колонки, причем чем громче играет колонка и сильнее нагревается усилитель – тем больший поток воздуха циркулирует через порт.

Усилитель в этой модели расположен на задней панели, на которой так же располагаются элементы коммутации и органы управления. Система имеет 2 пары входных клемм с разной чувствительностью, регулятор уровня громкости и уровня НЧ.

Пассивная колонка подключается к активной акустическим кабелем с помощью зажимных клемм.

Высокочастотный динамик имеет купол 13 мм и фазовыравнивающее тело, расположенное перед твитером, одновременно выполняя функцию защиты диафрагмы динамика.

Низкочастотный динамик имеет диффузор из сложного композитного материала с вкраплениями шерсти, диаметром 116 мм и мягкий подвес из резины.

Поверхность корпусов колонок покрыто пленкой с фактурой натурального дерева черного цвета – очень практично и красиво.

За задней крышкой активной колонки скрывается плата усилителя, собранного на базе TAS5713, производства Texas Instruments, обеспечивающий усиление до 25 Вт и управляемый контроллером STM8S003. Еще на плате присутствует кварцевый генератор на CDCS502 и АЦП PCM1808. Монтаж очень высокой плотности и очень высокого качества, много SMD компонентов. На фотографии виден белый демпфирующий материал, которым заполнена колонка.

Блок питания импульсный с окном питающих напряжений от 100 до 240 В. На фото он виден в черной коробке на полу корпуса.

В отличие от традиционного понижающего трансформатора такой блок питания имеет меньший вес, больший КПД и без труда обеспечивает любой мощностью усилитель колонок. При этом совершенно отсутствуют искажения сигнала, связанные с перегрузкой.

Задняя поверхность усилительной платы показана с целью продемонстрировать тщательность монтажа и залитые герметиком элементы схемы, имеющие выход за пределы колонки – кабели, регуляторы и крепеж. Акустическая камера не должна иметь никаких отверстий, кроме калиброванного порта ФИ.
