Колонки раздаточные сжиженного газа BMP LPG

Описание

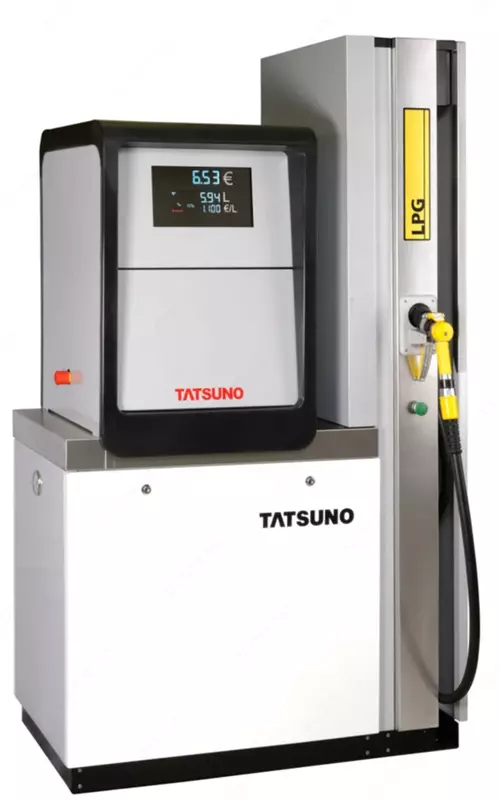

Колонки раздаточные сжиженного газа BMP LPG состоят из корпуса, измерительного блока, блока электроники, раздаточных рукавов, а также могут комплектоваться электромеханическим счетчиком суммарного учета, дисплеем и терминалом оплаты.

Принцип действия колонок раздаточных сжиженного газа BMP LPG основан на измерениях объема сжиженного углеводородного газа, который с помощью насоса под давлением подается из резервуара, через сепаратор с газоотделителем и фильтром в измеритель объема поршневого типа FM-1029 производства «TATSUNO EUROPE a.s.», Чешская Республика, или расходомер массовый LPGmass производства фирмы Endress+Hauser Flowtec AG, Швейцария. Затем через дифференциальный клапан, электромагнитный клапан, защитную муфту и раздаточный рукав сжиженный газ поступает в баллоны заправляемого транспортного средства. Газовая фаза из газоотделителя поступает обратно в резервуар. Контроль давления жидкой фазы газа на выходе обеспечивается манометром, установленным перед раздаточным рукавом.

Информация об объеме газа поступает в электронный блок. Электронновычислительное устройство PDEX5 модификаций PDEX5L или PDEX5S производства TATSUNO EUROPE a.s. (Чешская республика) обрабатывает информацию от измерительного блока и передает на дисплей, где отображается объем выданного газа, цена и стоимость.

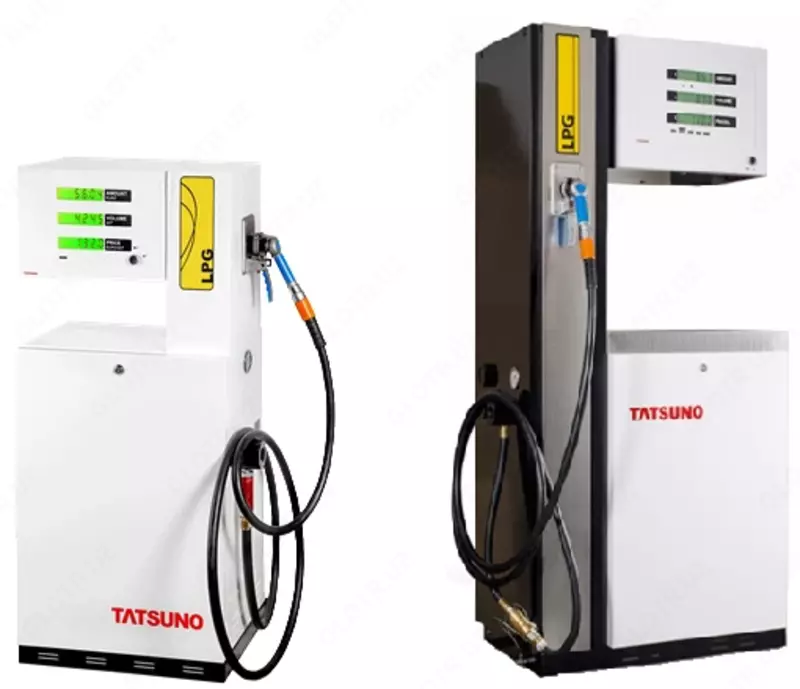

К данному типу колонок относятся колонки раздаточные сжиженного газа BMP LPG двух модификаций, которые отличаются конструктивными особенностями:

BMP 511/LPG - оснащена одним раздаточным рукавом с краном газораздаточным и одним дисплеем;

BMP 522/LPG - оснащена двумя независимыми гидравлическими системами и двумя раздаточными рукавами с кранами газораздаточными для возможности одновременной заправки двух транспортных средств.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, указывается на маркировочной табличке в виде цифрового обозначения печатным способом.

Знак поверки в виде оттиска клейма наносится на пломбы, установленные на измеритель объема поршневого типа FM-1029, и (или) расходомер массовый LPGmass, и на электронно-вычислительное устройство.
