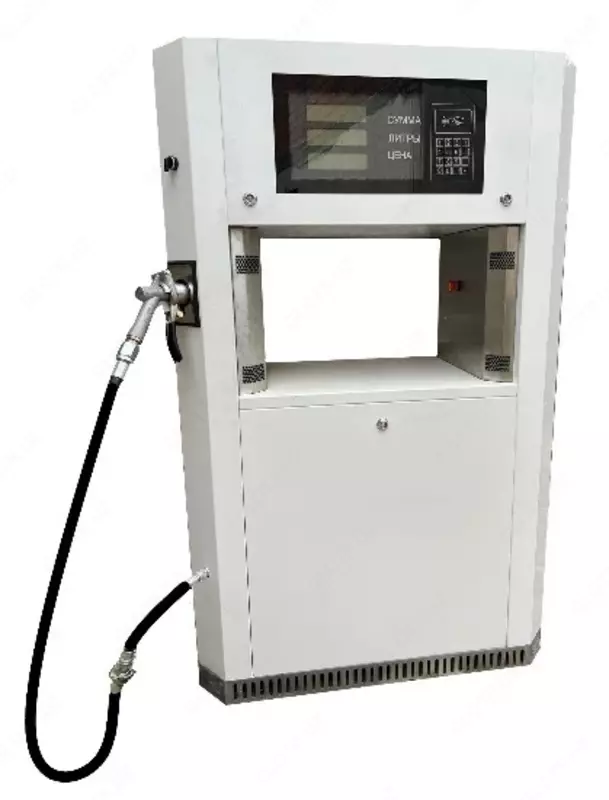

Колонки топливораздаточные для сжиженного газа ELPGD

Назначение

Колонки топливораздаточные для сжиженного газа ЕLPGD (далее - колонки) предназначены для измерения объема сжиженных углеводородных газов (пропана, бутана, пропан-бутановой смеси), далее - сжиженный газ, при выдаче его в топливные баки и баллоны транспортных средств с учетом требований учетно-расчетных операций.

Описание

К данному типу колонок относятся колонки топливораздаточные для сжиженного газа ЕLPGD двух модификаций, которые отличаются входящим в состав средством измерения объема газа. Информация о входящем в состав колонки средстве измерения объема газа указывается на маркировочной табличке колонки:

MassFlowMeter - колонка с расходомером массовым LPGmass;

VolumeMeter - колонка с измерителем объема поршневого типа LPGFM1 и датчиком импульсов FBCGQ-3.

Колонки состоят из корпуса, гидравлического модуля и блок управления и индикации (далее - блок управления или БУ).

Принцип действия колонок основан на измерениях объема сжиженного углеводородного газа, который с помощью насоса под давлением подается из резервуара, через сепаратор с газоотделителем и фильтром в измеритель объема типа LPGFM1 с датчиком импульсов FBCGQ-3, производства фирмы ZHEJIANG DATIAN MACHINE CO., LTD. (Китай) или расходомер массовый LPGmass производства фирмы Endress+Hauser Flowtec AG, Швейцария. Затем через дифференциальный клапан, электромагнитный клапан, защитную муфту и шланг с раздаточным пистолетом сжиженный газ поступает в баллоны заправляемого транспортного средства. Газовая фаза из газоотделителя поступает обратно в резервуар.
