Комплект автоматики для распашных ворот "ROGER KIT R20/510" (с приводом)

Комплект автоматики для распашных ворот "ROGER KIT R20/510"

Современная автоматика от производителя бренда Roger - это мощное, надежное и эстетичное устройство для распашных ворот весом до 1000 кг и шириной створки до 5 метров. Привод R20/500  выполнен с механическим стопором при открытии и закрытии.

Особенности автоматики Roger:

- Благодаря наклонному размещению двигателя, высокое тяговое усилие шарнирной втулки достигается использованием в конструкции редуктора всего лишь одной передающей ступени, что значительно снижает массу привода;

- Вращение двигателя через стальной червяк передается на шестерню ходового винта, изготовленную из бронзы. При таком сочетании конструкционных материалов существенно уменьшается трение, нагрев и износ деталей;

- Стальной пятизаходный ходовой винт с малым шагом нарезки, подвергнутый прецизионной шлифовке и закалке, поддерживаемый двумя шарикоподшипниками со стороны редуктора и подшипником скольжения с противоположного края привода, обеспечивает равномерное распределение усилия по контактной поверхности шарнирной втулки. Таким образом, реализуется исключительная плавность движения ворот и прочность конструкции;

- Самоблокирующийся редуктор надежно запирает ворота без установки дополнительных замков. На случай отсутствия напряжения в электросети, для открывания ворот вручную, предусмотрена прочная и удобная рукоятка разблокировки, отпирающаяся персональным ключом;

- Концевые выключатели открывания и закрывания размещены в пазу, выполненном в верхней части кожуха ходового винта и защищены крышкой;

- Быстрая регулировка конечных положений хода ворот осуществляется простым перемещением каретки выключателя до нужной точки срабатывания;

- Стартовый конденсатор и концевые выключали скоммутированы на клеммной колодке внутри корпуса привода, в результате, значительно упрощаются все электрические подключения;

- Штатный кабельный зажим позволяет выполнять безопасный и герметичный ввод кабеля различного диаметра.

Технические характеристики:

Вид - комплект автоматики

Тип - автоматический

Бренд - Roger

Модель - KIT R20/510

Назначение - распашные ворота

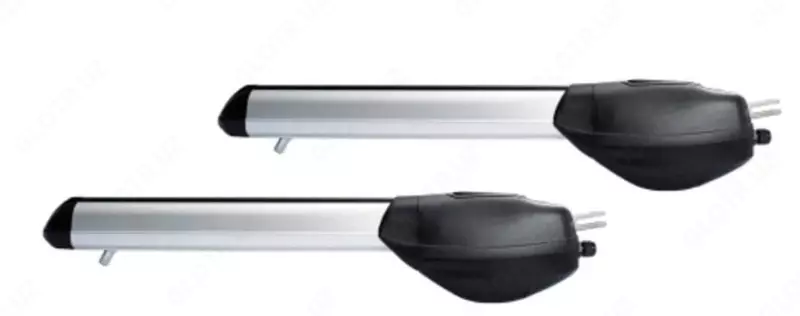

R20/500 - привод электромеханический

Масса ворот до - 1000 кг

Электропитание - 230V AC - 50Hz

Питание двигателя - 230V AC

Мощность - 200W

Частота использования - 40%

Тяга - 2500 N

Температура использования от -20 до+55°C

Уровень защиты - IP 43

Тип редуктора - Нереверсивный

Скорость открывания - 1,66 см/сек

Время открывания до 90° - 27 сек.

Длина хода - 520 мм

Тепловая защита двигателя - 150°C

Встроенный конденсатор - 15 µF

Концевой выключатель - Микропереключатель на открывании (опционально на закрытие)

Максимальные габариты, в мм (Д х Ш х В) - 1088,5 x 120 x 165

Масса - 24.7 кг

H70/200AC/BOX - электрический блок управления

Электропитание - 230V AC - 50Hz

Температура использования от -10 до+55 C°

Уровень защиты - IP54

Число управляемых моторов - 2 асинхронных монофазных

Максимальная мощность на мотор - 600W 230Vac

Питание лампы освещения - 100W (12-230V ac/dc)

Питание лампы-индикатора открытия ворот -  2W 24Vac

Питание аксессуаров - 350mA 24Vac (500mA 24Vcc)

Питание сигнальной лампы - 40W (12-230V ac/dc)

Габариты, в мм (Д х Ш х В) - 228 x 307 x 118

Масса - 2,1 кг

H93/RX22A/I — двухканальный радиоприемник

Серия - Приемник Roger

Предназначение -  Для всех типов ворот и шлагбаумов

Рабочая частота, МГц - 433.92

Тип кода - Постоянный

Кодирование - Постоянное

Количество каналов - 2

Вид - Встраиваемый

Программирование -  Стандартное

Совместим с пультами -  Roger E80, Roger H80

Память, устройств -  500

Питание, В -  5

Диапазон рабочих температур, °C  от -10 до +55

Габаритные размеры, мм - 60 x 33 x 14

Вес - 10 гр

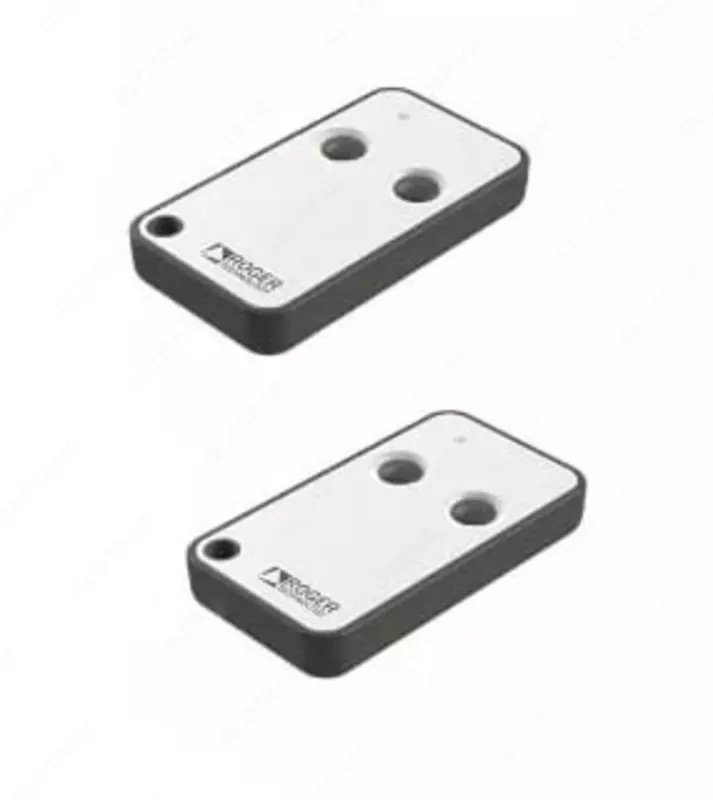

E80/ТХ52R — двухканальный радиопульт

Серия - Roger E80

Предназначение - Для всех типов ворот и шлагбаумов

Версия -  Оригинал

Рабочая частота, МГц - 433.92

Тип кода - Постоянный

Кодирование - Постоянное

Количество каналов - 2

Совместим с приемниками - Roger H93, Roger R93

Способ программирования - С приемником

Дальность действия в открытом пространстве, м - 150

Тип элементов питания - CR2032 (3В)

Диапазон рабочих температур, °C от -25 до +55

Габаритные размеры, мм - 37 x 68 x 10

Вес - 22 гр.

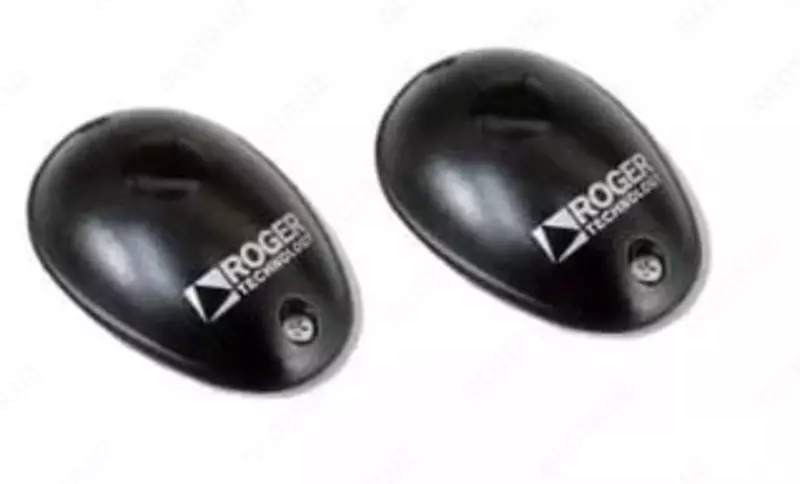

R90/F2ES - инфракрасные фотоэлементы

Характеристики питания - 12/24V AC 50Hz - 12/24V DC

Потребление - TX 19mA - RX 20mA

Температура использования от -20 до+55°C

Уровень защиты - IP55

Максимальное растояние, открытое пространство - 10 - 15 м

Максимальное количество синхронизируемых фотоэлементов -  2

Максимальный ток реле контактов - 0,5A RX

Максимальное напряжение реле контактов - 30V

Тип установки - Внешний

Максимальные габариты, в мм - 62 x 88 x 27

Масса -  0,1 кг

R92/LED230 — индикаторная лампа 230В

Стандарт питания - 230V AC +/- 10% 50Hz

Температура использования от -20 до+55 °C

Уровень защиты - IP44

Мощность лампы - 10W

Модуляция - 1Hz (with option fixed light)

Тип света - 9 LED

Размеры, в мм  - 128 x 128 x 137

Масса - 0,3 кг

Принимающая радиоантенна R91/AN1/LR1 - 433,92 МГц с адаптером для крепления к корпусу сигнальной лампы

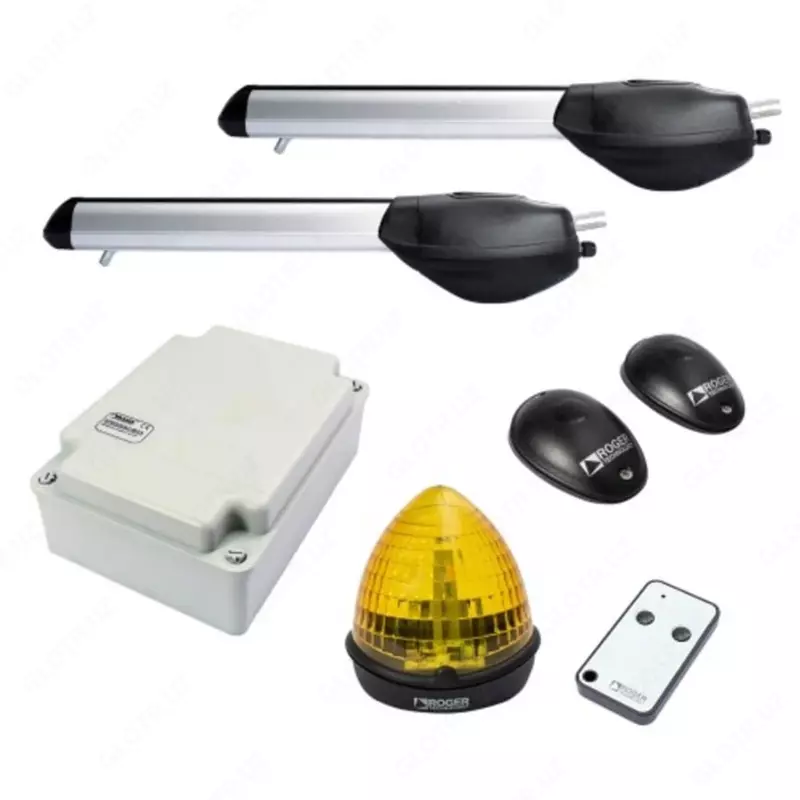

Базовая комплектация

R20/500 привод ~ 230 В - 2 шт.

Концевой выключатель - 1 шт. (второй приобретается отдельно)

H70/200AC/BOX многофункциональный блок управления для двух моторов. - 1 шт.

R92/LED230 сигнальная лампа (220V) - 1 шт.

R90/F2ES фотоэлементы безопасности экранированные (приемник, передатчик) - 1 пара.

R91/AN1/LR1 антенна 433МГц. с кронштейном крепления к сигнальной лампе - 1 шт.

H93/RX22A/I встраиваемый радиоприемник (2-х канальный, 433 МГц) - 1 шт.

E80/TX52R/2 брелок-передатчик двухканальный (2-х канальный, 433 МГц ) - 2 шт.

Страна производитель - Италия

Гарантийный срок - 1 год
