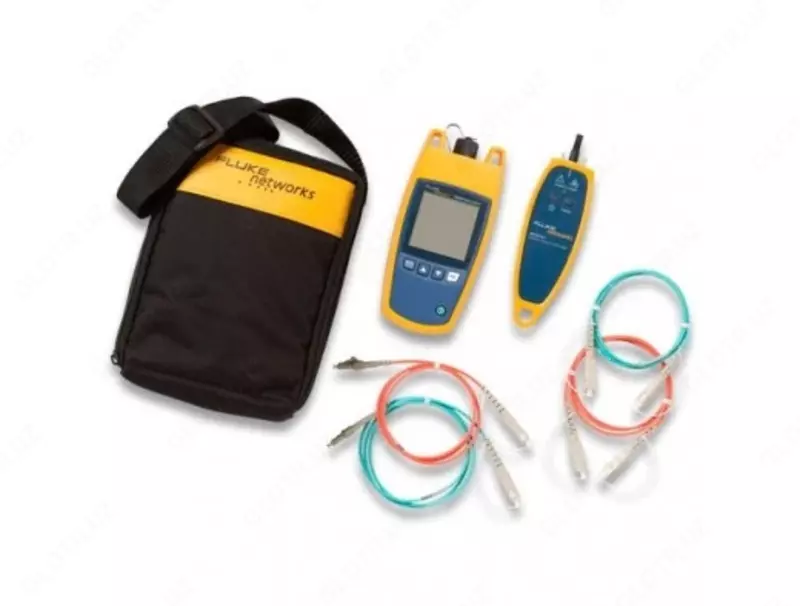

Комплект Fiber QuickMap с коммутационным кабелем UPS-UPS и визуальным локатором неисправностей VisiFault Visual Fault Fluke Networks FQM-100-M-VFL

Особенности прибора поиска неисправностей и определения расстояния до них в многомодовых кабелях Fluke Fiber QuickMap:

• Работает с многомодовым оптоволокном, 50/125 мкм и 62,5/125 мкм;
• 850 нм выходная длина волны. Измерение до 4 921 футов (1 500 м) оптоволокна за считанные секунды;
• Определение местоположения чрезмерных сгибов, сращиваний, дающих высокие потери, разрывов и загрязненных соединителей в одномодовом волокне;
• Измерение и обнаружение сращиваний с высокими потерями;
• Обнаружение точки окончания оптоволокна;
• Поиск потенциальных источников интенсивного потока ошибочных битов, вызванного отражением от загрязненных или слабых соединений;
• Выявление активных оптических сигналов перед началом процесса тестирования;
• Быстрая настройка. Подключите волокно и нажмите кнопку «Test». Не требуется длительная настройка;
• Быстрое обнаружение проблем. Время тестирования — шесть секунд. Больше никакого поиска неисправностей вслепую, который может занимать несколько часов;
• Изменение показателя преломления (IOR) для повышения точности длины оптоволокна;
• Хорошая видимость в темных областях. Дисплей с подсветкой автоматически выключается;
• Съемный адаптер SC легко очищается;
• Доступность дополнительных сменных адаптеров LC, ST и FT;
• Продолжительный срок использования батарей; 1 500 тестов (обычно) от 2 батарей AA;
• Прочная конструкция; проведены испытания на вибрацию и падение с высоты 1 м.

Параметр	Значение
Выходная длина волн	850 нм ± 10 нм
Классификация лазера	Класс 1 CDRH, соответствие стандарту EN 60825-2
Динамический диапазон	>11 дБ
Максимальное расстояние	1500 метров или 4921 футов
Максимальное количество показываемых неисправностей	9
Точность расстояния (0 м - 1500 м или 0 футов - 4921 футов)	± (1 м + 0,1% x длина) для неисправностей, связанных с отражением1 ± (3 м + 0,1% x длина) для неисправностей, не связанных с отражением2
Скорость тестирования	Обычно < 6 секунд
Индекс диапазона преломления	1,45 до 1,5 (фабричная настройка по умолчанию 1,496)
Разъём	Сменный адаптер SC, который можно чистить, полировка класса UPC
Типы протестированного оптоволокна	50/125 мкм или 62,5/125 мкм для многомодовых соединений
Обнаружение неисправностей, связанных с отражением3	Пороговое значение по умолчанию: -35 дБ (пользователь может выбирать значения от -20 дБ до -45 дБ с шагом в 5 дБ)
