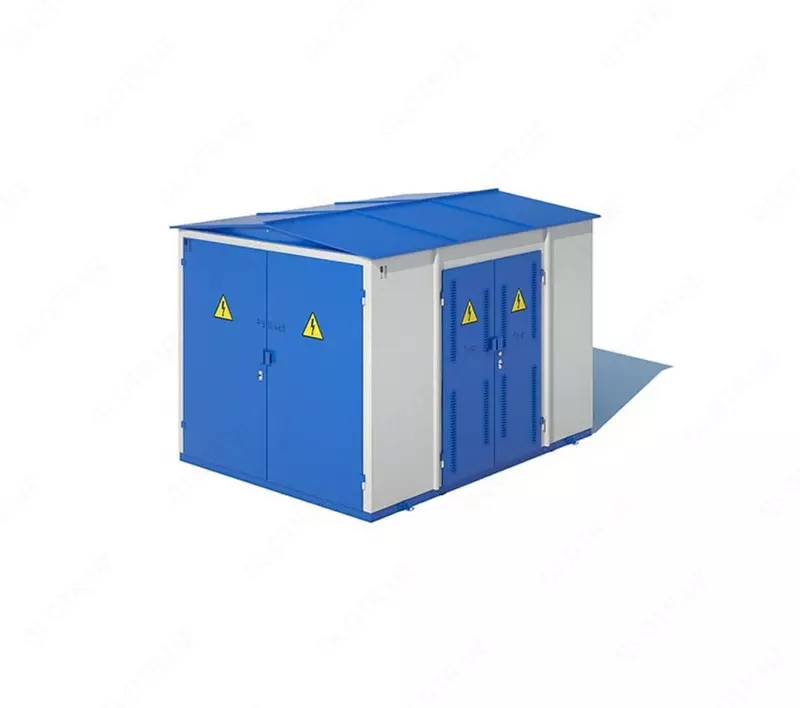

Комплектные трансформаторные подстанции городские ГКТП, 2ГКТП, ГКТП-П, 2ГКТП-П

Комплектные трансформаторные подстанции городские типа ГКТП мощностью 160~1000 kVA и 2ГКТП мощностью 2(160~1000) kVA напряжением 6(10)/0,4 kV предназначены для электроснабжения жилых и общественных зданий, служб коммунального хозяйства городов и небольших промышленных предприятий.
Условия эксплуатации - установка наружная, климатическое исполнение У.Подстанции могут поставляться в вариантах ГКТП-П и 2ГКТП-П для установки в кирпичные или бетонные помещения в составе: сторона BH - 6 шкафов типа КСО-366, сторона HH - РУНН (выкатные тележки).

160, 250, - номинальная мощность силового

400, 630 трансформатора, кВ·А;

6(10) - номинальное напряжение на стороне ВН, кВ;

0,4 - номинальное напряжение на стороне НН, кВ;

ХХ - год разработки рабочих чертежей (последние две цифры);

У1 - климатическое исполнение и категория размещения по ГОСТ 15150-
