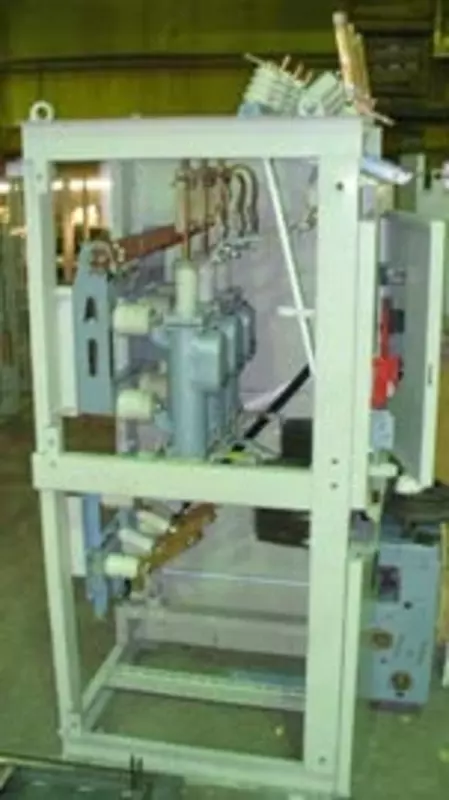

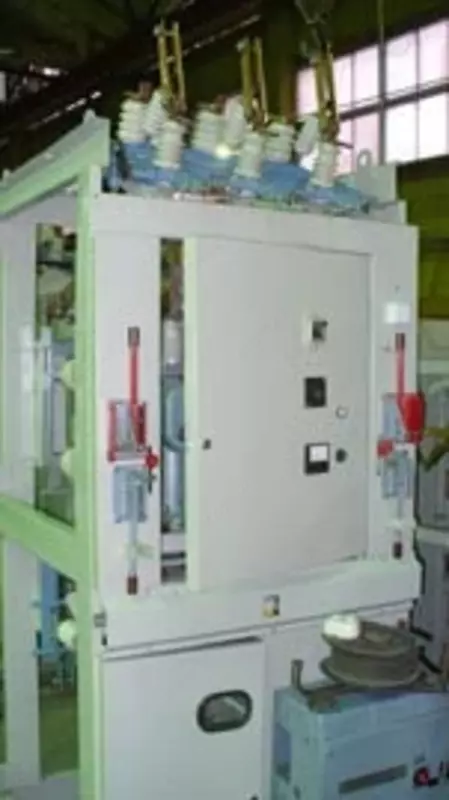

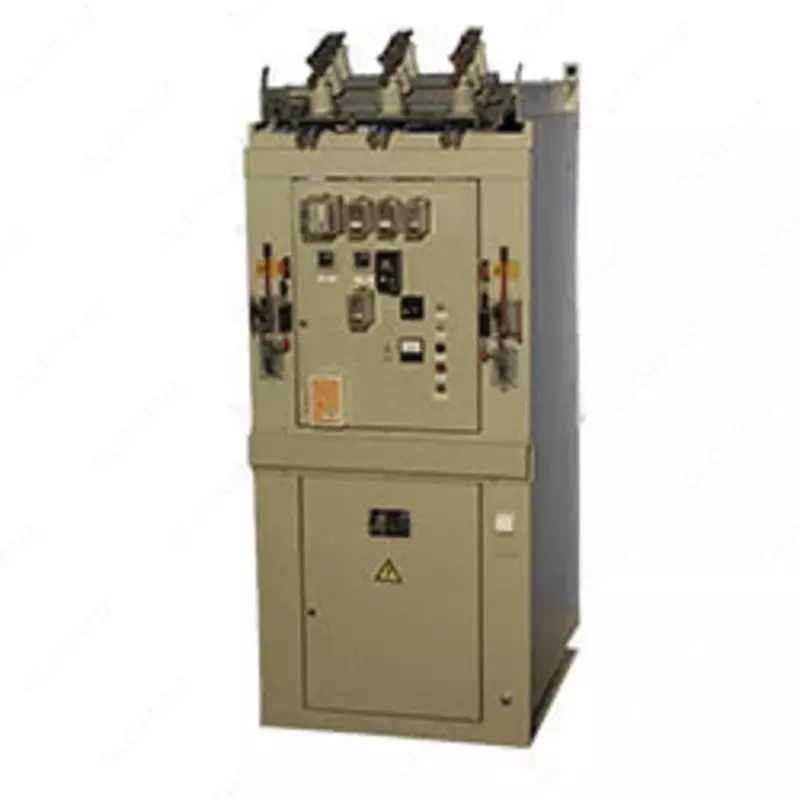

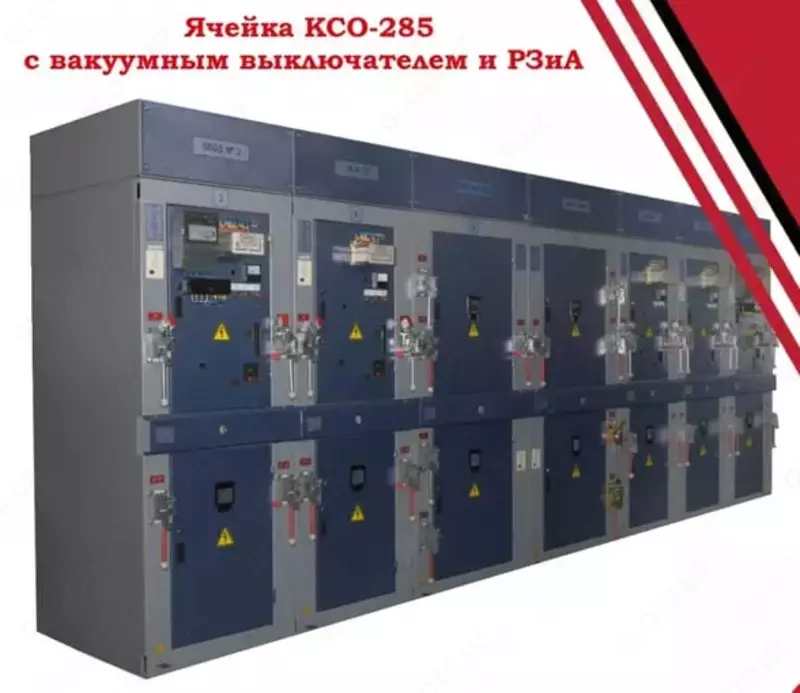

Комплектно-распределительное устройство (КРУ) 10 кВ, ячейка КСО-285, с вакуумным выключателем и РЗиА

Камеры КСО-285 предназначены для работы в электрических установках напряжением 6(10) кВ переменного тока частотой 50 и 60 Гц для системы с изолированной или заземлённой нейтралью через дугогасящий реактор.

Ячейки КСО–285 комплектуются вакуумными выключателями и РЗиА.

Камеры КСО-285 могут комплектоваться различными видами механических и электромагнитных блокировок, не допускающих ошибочных действий обслуживающего персонала во время проведения оперативных переключений.

Из камер КСО собираются распределительные устройства, служащие для приема и распределения электроэнергии.

Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер КСО. Камера изготавливается согласно индивидуальному опросному листу с детальной проработкой основного и дополнительного оборудования, учитывая все пожелания заказчика.

Устанавливаемое оборудование для главных схем соединений КСО:

Разъединители серии РВФЗ и РВЗ

Заземлитель серии РЗ

Привода на разъединители и заземлители ПР-10

Выключатель вакуумный ВВ

Трансформаторы тока измерительные

Трансформатор тока нулевой последовательности

Ограничители перенапряжения нелинейные ОПН

Шины силовые

Блокировки механические

Контрольно-измерительные приборы КИП

Релейная защита и автоматика РЗА

Основные технические параметры КРУ ячейки КСО-285:

Вид - ячейка

Тип ячейки - КРУ

Серия ячейки - КСО-285

Номинальное напряжение (линейное), кВ - 6; 10

Номинальное рабочее напряжение (линейное), кВ - 7,2; 12

Номинальный ток главных цепей камер с вакуумным выключателем, А - 630; 1000

Номинальный ток отключения камер с вакуумным выключателем,  - 20

Ток термической стойкости камер с вакуумным выключателем  (кратковременный ток), кА -  20

Ток электродинамической стойкости камер с вакуумным выключателем, кА -  51

Время протекания тока термической стойкости, Для камер с вакуумным выключателем с. - 3

Номинальный ток трансформаторов тока, А - 100; 150; 200; 300; 400; 630; 800; 1000

Номинальный ток сборных шин, А - 400; 630; 1000; 1600

Номинальный ток шинных мостов, А - 400; 630; 1000; 1600

Номинальное напряжение вспомогательных цепей, В:

- цепи защиты, управления и сигнализации  переменного тока - 220

- цепи трансформаторов напряжения - 100

- внутри камер - 36

Уровень изоляции по ГОСТ 1516.1  - С нормальной и облегченной изоляцией

Наличие изоляции токоведущих шин главных цепей - С изолированными и неизолированными шинами

Система сборных шин - С одной системой сборных шин

Условия обслуживания - С односторонним обслуживанием

Вид линейных высоковольтных вводов (подсоединений) - Кабельные и шинные

Степень защиты по ГОСТ 14254

- IP20 - для наружных оболочек фасада и боковых сторон;

- IP30 –для боковых стенок крайних в ряду камер;

- IP00 - для остальной части камер

Габаритные размеры КСО (длина×глубина×высота), мм

- габарит 1 - 800×1100×2380

- габарит 2 - 1000×1100×2700

- габарит 3 - 750×900×2380

- габарит 4 - 800×1100×2700

- габарит 5 - 750×1100×2300

 Масса, кг  - до 450
