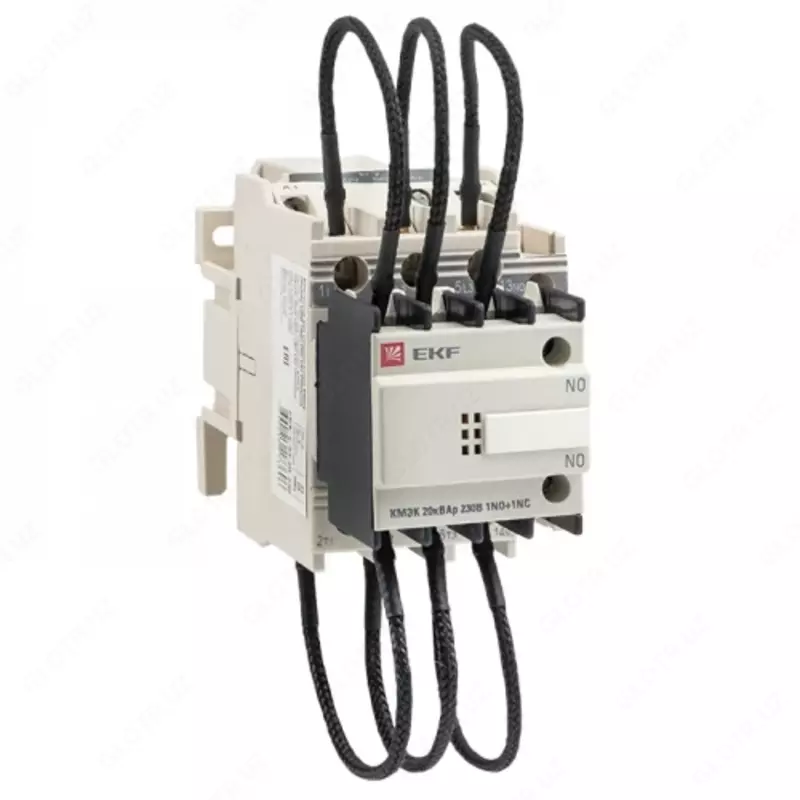

Контактор для конденсатора КМЭК 20квар 230В 1NО+1NC EKF PROxima ctrk-s-43-20-230

Общее описание: Контактор для конденсатора КМЭК PROxima от EKF представляет собой специализированный контактор двухступенчатого включения, предназначенный для коммутации конденсаторов в системах компенсации реактивной мощности (УКРМ). Этот контактор обеспечивает эффективное и надежное управление конденсаторами, поддерживая оптимальный коэффициент мощности.

Основные характеристики:

• Количество нормально разомкнутых (НО) силовых контактов: 3
• Количество нормально замкнутых (НЗ) силовых контактов: 0
• Количество вспомогательных нормально разомкнутых (НО) контактов: 2
• Количество вспомогательных нормально замкнутых (НЗ) контактов: 1
• Номинальное напряжение питания цепи управления Us AC 50 Гц: 184...253 В
• Номинальное напряжение питания цепи управления Us AC 60 Гц: 0...0 В
• Номинальное напряжение питания цепи управления Us постоянного тока DC: 0...0 В
• Тип подключения силовой электрической цепи: Винтовое соединение
• Номинальная полная мощность при 400 В 50 Гц: 20 кВАр
• Тип напряжения управления: AC (переменное)

Техническая спецификация:

• Гарантийный срок эксплуатации, лет: 7
• Гарантийный срок хранения, лет: 7
• Срок службы, лет: 10
• Наличие сертификата ТРТС: Да
• Есть штрихкод на каждой штуке товара: Да

Принцип работы: Контактор состоит из корпуса, в котором закреплены два ряда контактов: неподвижные и подвижные. На первом ряду контактов коммутируются зарядные резисторы. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает сначала верхнюю группу контактов, а через 0,1-0,2 секунды вторую, силовую группу контактов. Пусковой ток конденсаторов гасится на резисторах. При отключении напряжения с катушки управления пружина размыкает контакты.

Применение: Контактор предназначен для использования в установках компенсации реактивной мощности, где требуется эффективное управление конденсаторами для поддержания оптимального коэффициента мощности.
