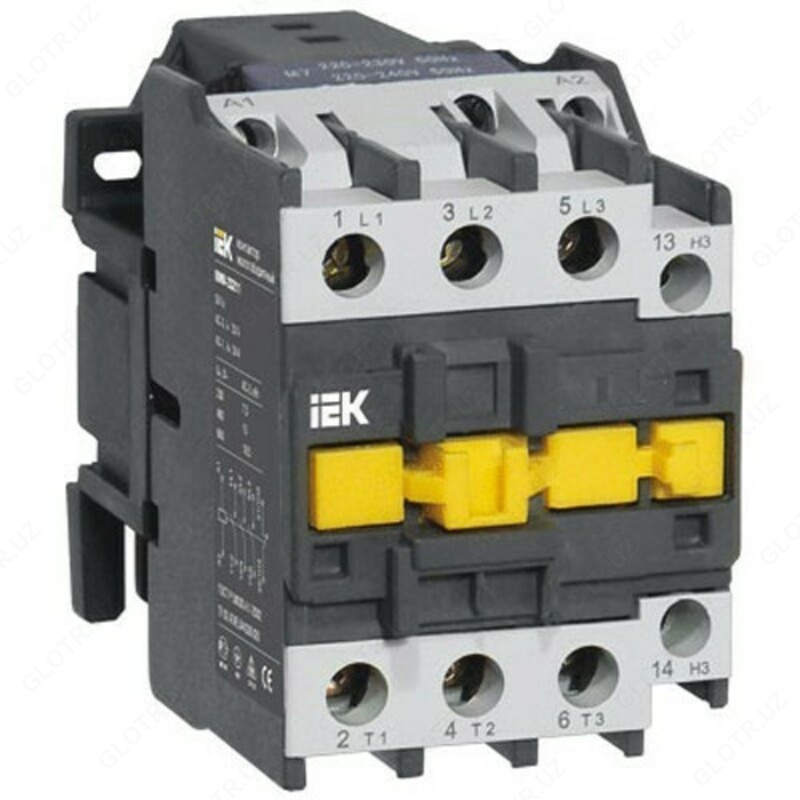

Контактор КМИ-49512 95А 400В/АС3 1НО;1НЗ ИЭК

Контактор КМИ-49512 95А 400В/АС3 1НО;1НЗ ИЭК

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую).

Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).

Технические характеристики:

• Номин напряжение питания цепи управ Us AC 50 Гц: 400 В
• Номин напряж питания цепи управ Us пост тока DC: - В
• Номин рабочий ток Ie 400 В: 95
• Тип подключения вспомогат цепей: Винтовое соединение
• Кол-во вспомогат норм замкнутых-НЗ конт: 1
• Кол-во вспомогат норм разомкнутых-НО конт: 1
• Номин раб напряжение переменного тока Ue: 230; 400; 660 В
• Номин напряжение изоляции Ui: 660 В
• Номин импульсное напряжение: 6 кВ
• Условный тепловой ток Ith при АС-1: 125 А
• Макс кратковременная нагрузка: 1710 А
• Условный ток короткого замыкания Inc: 5000 А
• Защита от сверхтоков - предохр gG: 100 А
• Мощность рассеяния при Ie АС-3: 7,2 Вт
• Мощность рассеяния при Ie АС-1: 12,5 Вт
• Момент затяжки: 4 Нм
• Диапазоны напряж управления при срабатыв Uc: 0,8...1,1
• Гибкий кабель без наконечника: 16...35 мм²
• Диапазоны напряж управления при отпускании Uc: 0,3...0,6
• Жесткий кабель без наконечника: 25...50 мм²
• Время срабатывания при замыкании: 20...35 мс
• Время срабатывания при размыкании: 6...20 мс
• Мех износоустойчивость: 4.0 млн ком циклов
• Кол-во дополнительных контактов: 2
• Степень защиты - IP: IP20
• Тип монтажа: Монтажная панель/плата
• Климатическое исполнение: УХЛ4
• Температура эксплуатации: -25...+50 °C
• Ширина: 86.0 мм
• Высота: 128.0 мм
