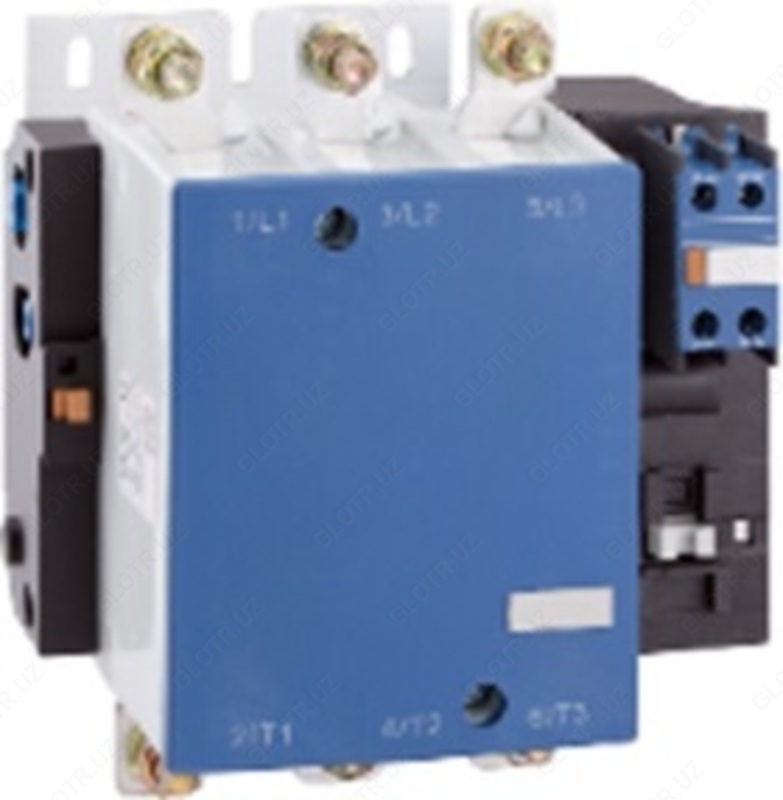

Контактор ПМ12-160100-160А-220AC-УХЛ4-В-КЭАЗ

Контактор ПМ12-160100-160А-220AC-УХЛ4-В-КЭАЗ

Контактор ПМ-12. Категория ETIM: Магнитный пускатель / контактор переменного тока. Контактор с катушкой управления переменным током напряжением. Контактор – это электромагнитное коммутационное устройство, предназначенное для удаленного включения и выключения питающих электроцепей, находящихся в нормальном режиме работы. Они могут одновременно в нескольких точках разрывать электрические цепи. Контакторы ПМ12  представляет собой  серию коммуникационного оборудования, областью применения которого является коммутация трехфазных двигателей переменного напряжения, трансформаторов, ТЭНов, освещения в электроцепях до 660 В, при токе нагрузки 10 – 63А. Устройство ПМ12 – это несколько узлов: контактная группа, дугогасительная камера, электромагнит с якорем и сердечником, и вспомогательные блок-контакты. Работа ПМ12 iek выглядит так – под действием напряжения электромагнит возбуждает магнитный поток, который перемещает якорь, в результате чего размыкаются либо замыкаются контакты (зависит от их исходного положения).

КЭАЗ - отечественный разработчик и производитель надежной электротехники с 1945 года. Мы непрерывно развиваемся, выпуская новые продукты, внедряя передовые технологии, расширяя производственные площади, приобретая современное оборудование. Сегодня на площади 60 000 кв.м. работают 1900 станков, позволяя производить более 28 000 наименований надежных электротехнических продуктов в России и для России.

Основные характеристики Классификация

• Категория ETIM: Магнитный пускатель/контактор переменного тока (EC000066)

Габариты и материалы

• Габариты изделия: Ширина (мм): 167
• Габариты изделия: Высота (мм): 171
• Габариты изделия: Глубина (мм): 172

Электротехнические характеристики

• Количество полюсов: 3
• Номинальный ток In (А): 160
• Напряжение катушки управления (В): 220
• Род тока катушки управления: AC
• Количество вспомогательных размыкающих контактов: 1
• Количество вспомогательных замыкающих контактов: 1
• Номинальное напряжение изоляции Ui (В): 660
• Номинальное импульсное напряжение Uimp (кВ): 6
• Номинальный рабочий ток Ie (А) для AC3, V=380-400AC: 160
• Количество главных замыкающих контактов: 3
• Условный тепловой ток в оболочке Ithe (A): 200
• Номинальный рабочий ток Ie (А) для AC3, V=660-690AC: 108
• Мощность двигателя Р (kW) для AC3, V=220AC: 40
• Мощность двигателя Р (kW) для AC3, V=380AC: 75
• Мощность двигателя Р (kW) для AC3, V=660AC: 100
• Номинальный рабочий ток Ie (А) для AC1, V=400AC: 200
• Номинальный рабочий ток Ie (А) для AC4, V=400AC: 52

Монтажные характеристики

• Способ крепления (монтажа): винт

Эксплуатационные характеристики

• Степень защиты (IP): IP00

Дополнительные особенности

• Дополнительное оборудование: нет
