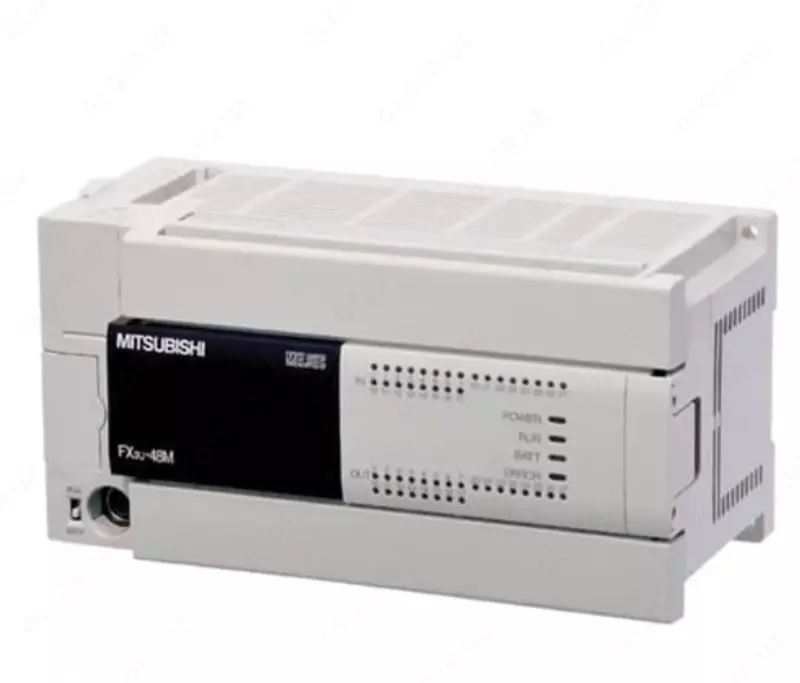

Контроллер Mitsubishi FX3U-16MT/DSS

Контроллер Mitsubishi FX3U-16MT/DSS Техническое описание Контроллер Mitsubishi FX3U-16MT/DSS

Программируемый контроллер Mitsubishi FX3U-16MT/DSS - это модуль серии Melsec FX, состоящий 16 входов/выходов. В целом серия ПЛК FX3U позволяет использовать контроллеры с 16-128 точками входа/выхода. Предусмотрены варианты как на различный тип выходного сигнала (реле или транзистор), так и на различное напряжение (100..240 VAC или 24 VDC). По желанию заказчика модули могут быть изготовлены по стандарту UL.

Особенности модуля FX3U-16MT/DSS

Контроллер Mitsubishi FX3U-16MT/DSS

1. Наличие высокоскоростных счетчиков: 6 счетчиков для сигналов с частотой до 100 кГц и 2 счетчика для сигналов до 10 кГц
2. Достаточно высокий объем оперативной RAM/EEPROM памяти: до 64 000 операций
3. Объем памяти 8000 операций
4. Отображение часов и календаря: часы показывают реальное время, календарь устанавливается на текущую дату
5. Отображение состояния входов/выходов при помощи светодиодов
6. Модули имеют возможность расщирения при помощи дополнительных модулей расширения до 384 входов/выходов
7. Удобная оболочка для программирования контроллеров
8. Уменьшенное время исполнения операций
9. Предусмотрены 3 выходных импульсных сигнала с частотой до 100 кГц данные выходы позволяют получать сигналы с ШИ-модуляцией, а также управлять шаговыми двигателями и характеристиками разгона/торможения
10. Внутренний порт для связи с ПК
11. Серия контроллеров FX3U обеспечена возможностью установки второго порта RS232/RS422/RS485 для связи контроллера с компьютером либо подключения ПЛК к сети. Также может быть установлен адаптер состоящий из восьми потенциометров

Технические характеристики FX3U-16MT/DSS

Контроллер Mitsubishi FX3U-16MT/DSS

• Количество входов: 8
• Количество выходов: 8
• Потребляемая мощность, Вт: 20
• Объем памяти: 8000 операций
• Скорость обработки команд: 0,065 мс/операция
• Температура окружающей среды: 0-55 С
• Относительная влажность: 35-85%
• Класс защиты: IP20
• Вес, кг: 0,6
• Размеры, мм: 130х90х87

• Напряжение питания: 24 VDC
• Тип выходного сигнала: транзистор Контроллер Mitsubishi FX3U-16MT/DSS
