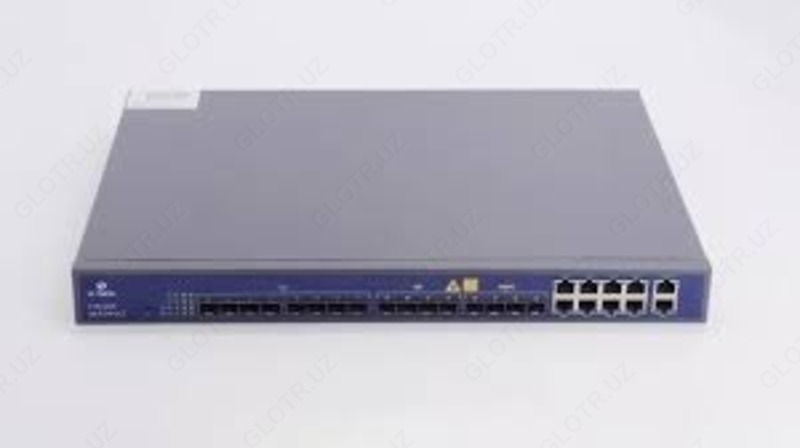

Концентратор OLT EPON 8PORT V1600D8

Концентратор (оптический линейный терминал) V-SOL V1600D8 размерами 1U для монтажа в 19″ стойку оборудован 8-ю гигабитными Ethernet  и 8 SFP портами (uplink)  и 8-ю оптическими OLT EPON портами (downstream), что учитывая коэффициент ветвления 1×64, позволяет подключить к терминалу до 512 абонентских терминалов. Дистанция ONU от терминала, не должна превышать 20 км. Поскольку технология EPON являет собой древовидную систему, с большими разветвлениями, то стоит отметить что логическое расстояние, на котором терминал будет эффективно работать с абонентскими устройствами, составляет 60 км.     PON порты работают на стандартных длинах волн (1490 нм на передачу / 1310 нм на прием), и также в соответствие со стандартами EPON, работают на симметричной скорости 1.25 Gbps.     Программное обеспечение EMS позволяет производить мониторинг, настройку, наблюдение за работоспособностью, уровнями сигналов, производительностью абонентских ONU, так же предоставляется возможность схематического представления EPON ветки с указанием делителей и абонентских ONU, и  интерактивным отображением их текущего состояния.    Имеется функция авторегистрации ONU, автоматического применения шаблона при регистрации ONU.    Данный OLT в отличие от аналогичных, обеспечивает правильную работу и отображение уровней сигналов SFP модулей EPON C+, C++,а также GPON C+, C++. Поддерживается назначение IP управления на абонентский ONU в соответствующем management VLAN. Имеется встроенный DHCP server. Производитель заявляет работоспособность в диапазоне температур от -10С до +55С.   Особенности:

• WEB интерфейс, интуитивно понятный
• Поддержка SFP как EPON так и GPON
• Поддержка работы ONU многих производителей (FiberFild, BDCOM, C-DATA. XDK )
• Работа в EMS V2.2.1 — утилита для мониторинга, настройки, управления как OLT так и ONU
• Поддержка настройки ONU, которые могут работать как роутер, с WEB интерфейса OLT
• Внесенный в базу оборудования UERSIDE
• Автоматическая регистрация ONU
• Возможно задать настройки по умолчанию для автоматически зарегистрированных ONU
• Сохранение и восстановление конфигурации через WEB

1 * 10 / 100BASE-T, 1 * порт CONSOLE
Управление и мониторинг SNMP, Telnet и CLI
IGMP snooping;
256 многоадресных групп IP;
Размер 442мм*320мм*43.6мм
Вес 4.5 кг
Электропитание 220VAC AC: 90 ~ 264V, 47 / 63Hz
Потребляемая мощность 45 Вт

1000M Uplink порты

QTY 16
Медь 8*10/100/1000M автосоглашение
8 * SFP или 4 * SFP и SFP + слоты (SFP + - порт 10GE)

Порт EPON

QTY 8
Физический интерфейс SFP слоты
Тип соединителя 1000BASE-PX20+
Максимальный коэффициент разделения 1:64

Спецификация порта PON

Дальность Передачи 20KM
Скорость порта   EPON симметричная 1.25Gbps
Длина волны TX 1490нм, RX 1310нм
Соединитель SC/PC
Тип оптического волокна 9/125 мкм SMF
Мощность TX + 2 ~ + 7dBm
Rx Чувствительность -27dBm
Оптическая мощность насыщения -6dBm

Управление

Мониторинг состояния портов и управление конфигурацией;
Конфигурация коммутатора Layer2, такая как VLAN, RSTP, IGMP, QOS и т. Д .;
Функция управления EPON: авторизация DBA, ONU, ACL, QOS и т. Д .;
Онлайн-конфигурация и управление ONU;
Управление пользователями;
Управление тревогами.

Layer 2

Адрес 16K Mac;
Поддержка 4096 VLAN;
Поддержка VLAN VLAN и протокола VLAN;
Поддержка тега VLAN / Un-tag, прозрачная передача VLAN;
Поддержка перевода Vlan и QinQ;
Поддержка контроля бури на основе порта;
Изоляция портов поддержки;
Ограничение скорости порта поддержки;
Поддержка 802.1D и 802.1W;
Поддержка статического LACP;
QOS на основе портов, VID, TOS и MAC-адресов;
Список контроля доступа;
Управление потоком IEEE802.x;
Статистика и мониторинг стабильности портов;
Onu переключатель в том же pon;

Layer 3Route

1024 хост-маршрута;
512 маршрутов подсети;
256 многоадресных групп IP

EPON

Поддержка ограничения скорости на основе портов и управления пропускной способностью;
IEEE802.3ah;
Расстояние передачи до 20 км;
Поддержка шифрования данных, multi-cast, порт VLAN, разделение, RSTP и т. Д .;
Поддержка динамического распределения пропускной способности (DBA);
Поддержка автоматического обнаружения открытия / связи ONU / удаленного обновления программного обеспечения;
Поддержка функции отключения питания
Изоляция портов поддержки между различными портами;
Поддержка ACL и SNMP для гибкого конфигурирования фильтра пакетов данных;
Специализированная конструкция для предотвращения отказа системы для поддержания стабильной системы;
Поддержка расчета динамического расстояния в Интернете онлайн;
Поддержка RSTP, прокси IGMP
