Координатомеры ручные оптико-механические ОМК-130-02

Maqsad

OMK-130-02 optik-mexanik koordinata o'lchagichlari (keyingi o'rinlarda koordinata o'lchagichlar) to'g'ridan-to'g'ri va teskari plumb liniyalari qatorining nisbiy koordinatalarini o'lchash uchun mo'ljallangan, uchastkalarning, bloklarning gorizontal tekisligidagi harakatlarni boshqarish uchun ishlatiladigan simlarning tekislashlari; gidrotexnika inshootlarining ustunlari (gidroelektrik to'g'onlar) va boshqa yirik muhandislik inshootlari.

Tavsif

Koordinatometrning ishlash printsipi ufq tekisligida ikkita perpendikulyar yo'nalishdan plumb chizig'ini ko'rishga va ko'rish chiziqlarini ushbu tekislikda yotgan, o'qlari ko'rish chiziqlariga perpendikulyar bo'lgan to'rtburchaklar koordinatalar tizimiga bog'lashga asoslangan.

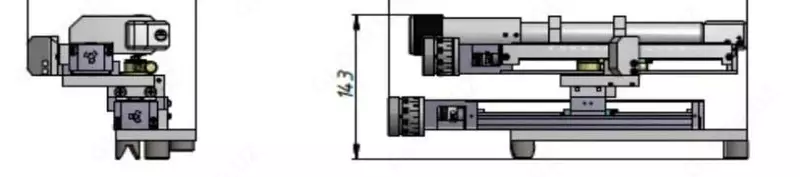

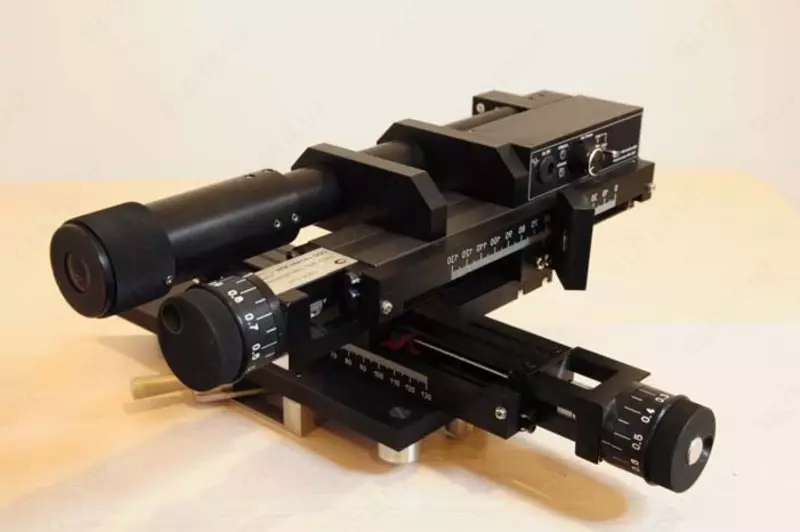

Koordinator ko'rish trubkasi, X o'qi bo'ylab ikkita qo'llanma va Y o'qi bo'ylab "qo'pol" mos yozuvlar o'lchagichlari va "nozik" barabanlardan iborat. Barcha strukturaviy elementlar ish joylarida (montaj jadvallari) mahkamlash elementlari bilan poydevorga biriktirilgan.

Koordinator ajralmaydigan optik-mexanik strukturadir. Yomon ko'rinish sharoitida ishlash uchun koordinatometr batareya to'plami va zaryadlovchi bilan yoritilgan.
