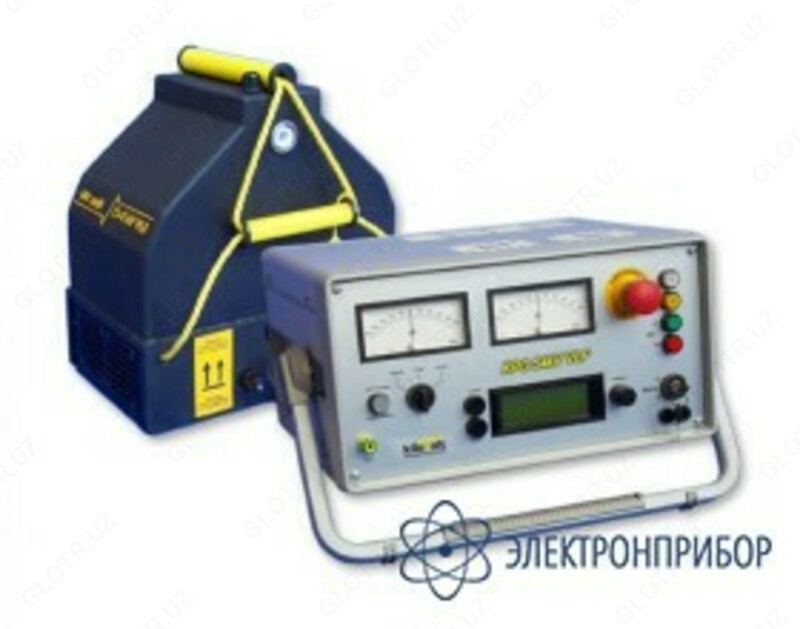

KPG VLF-51 — испытательная установка СНЧ

Описание испытательной установки СНЧ KPG VLF-51:

KPG VLF-51 - это высоковольтная установка, генерирующая испытательный сигнал сверхнизкой частоты, предназначенная для испытания кабелей 12/20 кВ с изоляцией из сшитого полиэтилена.

Помимо СНЧ-напряжения установка может генерировать постоянное испытательное напряжение величиной до 52 кВ.

Функции испытательной установки СНЧ KPG VLF-51:

• Испытание кабелей среднего напряжения c XLPE-, РЕ-, EPR-, HEPR-, PILS-изоляцией СНЧ-сигналом;
• Испытание кабелей среднего напряжения с PILS-изоляцией напряжением постоянного тока;
• Испытание РЕ- и PVC-оболочек кабелей среднего напряжения.

Особенности испытательной установки СНЧ KPG VLF-51:

• Увеличенная максимальная выходная нагрузка при испытаниях стандартным сигналом частотой 0,1 Гц, обеспечивающая испытания кабеля большей длины;
• Дополнительные частоты испытательного сигнала (0,05 и 0,02 Гц), применение которых увеличивает максимальную выходную нагрузку по сравнению с использованием сигнала стандартной частоты;
• Встроенная память на 100 часов измерений;
• Высокая степень безопасности благодаря 2-блочной конструкции и наличию аналогового киловольтметра, подключенного непосредственно к высоковольтному измерительному делителю на выходе и отображающего наличие крайне опасного остаточного заряда после испытания;
• Надежность конструкции высоковольтного блока, которая обеспечивается применением масляной изоляции; преимуществом высоковольтного блока с масляной изоляцией является возможность замены отдельных компонентов в случае их повреждения, что невозможно при повреждении твердотельного высоковольтного блока.
