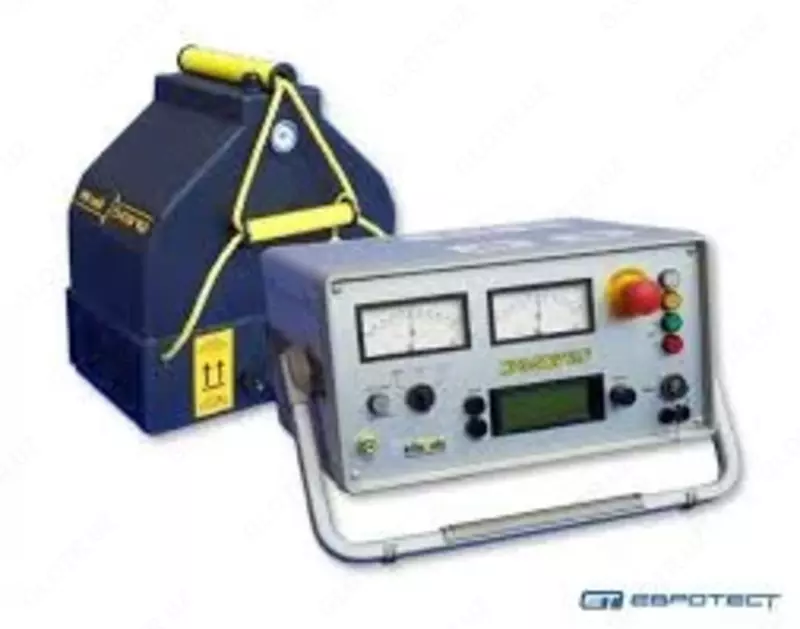

KPG VLF-62 — испытательная установка СНЧ

KPG VLF-62 — испытательная установка СНЧ - 1 200 сум

KPG VLF-62 — испытательная установка СНЧ

В наличии Код: P-1070187

1 200 сум / шт.

Купить в 1 клик В корзину

Описание

Описание испытательной установки СНЧ KPG VLF-62:

KPG VLF-62 - это высоковольтная установка, генерирующая испытательный сигнал сверхнизкой частоты, предназначенная для испытания кабелей 12,7/22 кВ с изоляцией из сшитого полиэтилена.

Помимо СНЧ-напряжения установка может генерировать постоянное испытательное напряжение величиной до 62 кВ.

Функции испытательной установки СНЧ KPG VLF-62:
- Испытание кабелей среднего напряжения cXLPE-, РЕ-, EPR-, HEPR-, PILS-изоляцией СНЧ-сигналом;
- Испытание кабелей среднего напряжения с PILS-изоляцией напряжением постоянного тока;
- Испытание РЕ- и PVC-оболочек кабелей среднего напряжения.
Особенности испытательной установки СНЧ KPG VLF-62:
- Увеличенная максимальная выходная нагрузка при испытаниях стандартным сигналом частотой 0,1 Гц, обеспечивающая испытания кабеля большей длины;
- Дополнительные частоты испытательного сигнала (0,05 и 0,02 Гц), применение которых увеличивает максимальную выходную нагрузку по сравнению с использованием сигнала стандартной частоты;
- Встроенная память на 100 часов измерений;
- Высокая степень безопасности благодаря 2-блочной конструкции и наличию аналогового киловольтметра, подключенного непосредственно к высоковольтному измерительному делителю на выходе и отображающего наличие крайне опасного остаточного заряда после испытания;
- Надежность конструкции высоковольтного блока, которая обеспечивается применением масляной изоляции; преимуществом высоковольтного блока с масляной изоляцией является возможность замены отдельных компонентов в случае их повреждения, что невозможно при повреждении твердотельного высоковольтного блока.

Технические характеристики испытательной установки СНЧ KPG VLF-62:

Параметр	Значение
Выходное напряжение СНЧ	От 0 до 44 кВ скз/62 кВ пик. (0,1; 0,05; 0,02 Гц)
Выходное постоянное напряжение	От -62 до 62 кВ
Максимальная выходная нагрузка	4,1 мкФ при 19 кВ скз, 0,1 Гц (примерно 16 км кабеля)*
	14,6 мкФ при 19 кВ скз, 0,02 Гц (примерно 58 км кабеля)*
	1,5 мкФ при 44 кВ скз, 0,1 Гц (примерно 6 км кабеля)*
	6,3 мкФ при 44 кВ скз, 0,02 Гц (примерно 25 км кабеля)*
Ток отключения (в режиме постоянного напряжения)	10 мА
Разряд	Встроенное автоматическое разрядное устройство
Измерение напряжения	От -70 до 70 кВ, погрешность измерения ±1 %
Измерение тока	От -100 до 100 мкА, от -1 до 1 мА, от -10 до 10 мА
Питание	230 В (±10%), 10 А, 50/60 Гц
Интерфейс	USB
Рабочие условия	От -20 до +45 °С
Вес	49 кг высоковольтный блок, 17 кг блок управления
Габаритные размеры	40x24x44 см высоковольтный блок, 37x20x34 см блок управления

*при емкости кабеля 0,25 мкФ/км

Комплект поставки KPG VLF-62

№	Наименование	Количество
1	Функциональный блок	1
2	Защитная сумка	1
3	Высоковольтный блок	1
4	Высоковольтный соединительный кабель (экранированный), 5 метров	1
5	Соединительный кабель между функциональным блоком и высоковольтным блоком (не отсоединяемый от функционального блока), 3 метра	1
6	Сетевой кабель (не отсоединяемый от функционального блока), 3 метра	1
7	Соединительный кабель между функциональным блоком и защитным заземлением	1
8	Соединительный кабель между высоковольтным блоком и станционным заземлением	1
9	Комплект для обслуживания	1
10	Руководство по эксплуатации	1
