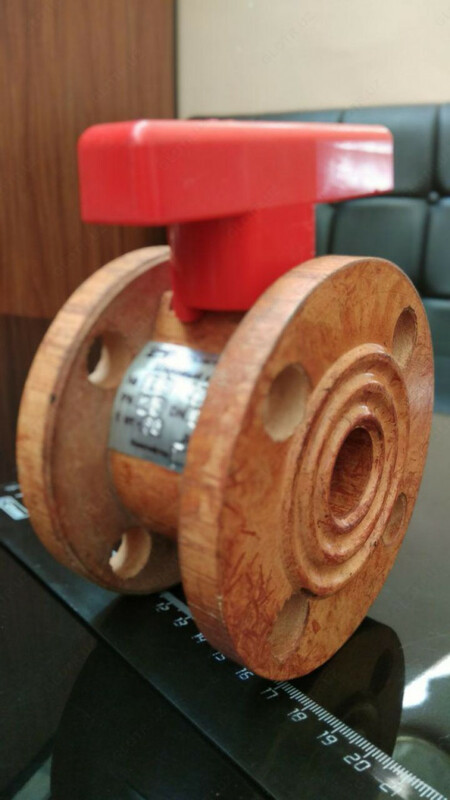

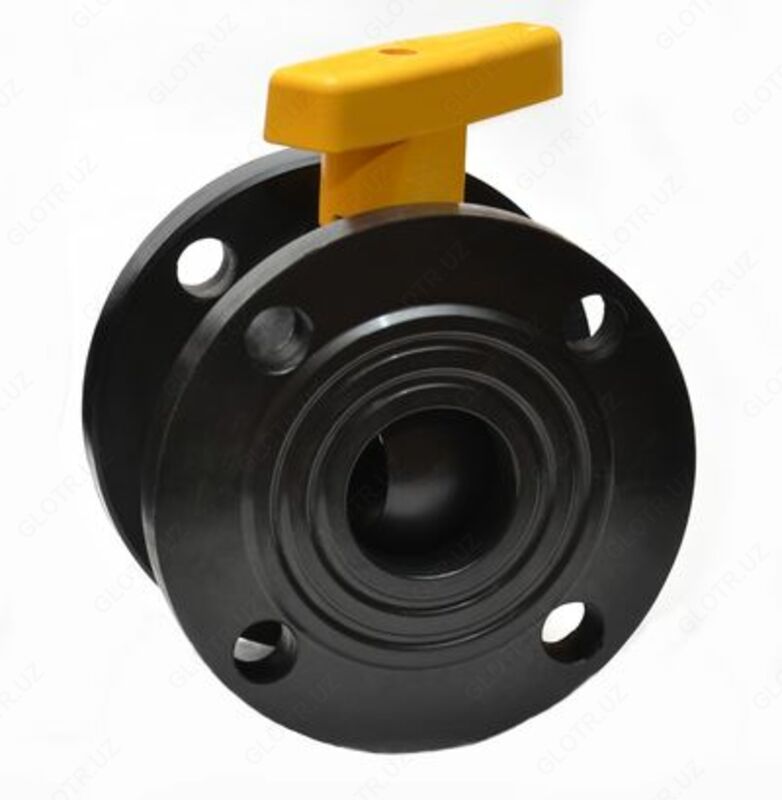

Кран шаровый химстойкий фланцевый Ду25 Ру16 полнопроходный из ПКМ Россия

Химстойкий Кран Шаровый  полнопроходный из ПКМ ШК-1-025-3-2-1-1 Ду25 Ру16

Разработанные композитные шаровые краны предназначены для перекрытия трубопроводов для перекачки различных сред, в том числе агрессивных химических, абразивных, а также нефте- и газопродуктов, кроме того значительная универсальность химической стойкости использованных для выпуска шарового крана композитов и высокая инертность этих материалов позволяют рекомендовать данное исполнение шаровых кранов и для пищевых и биологических сред.

Неоспоримыми достоинствами шарового крана является способность обеспечивать быстрое перекрытие потока и высокая надежность в эксплуатации.

Рабочие среды:  нефтепродукты; химически активные среды (кислые и щелочные с механическими включениями и без механических включений); вода бытовая, промышленная, морская; пар; пищевые и биологические среды; гидро- и пневмопульпы крупностью частиц до 2 мм.

Варианты управления: - ручной привод; - ручной привод с редуктором; - электропривод; - пневмопривод

Композитное решение обеспечивает:

·         низкий вес арматуры;

·         гарантирует высокую химическую стойкость арматуры;

·         отличные эксплуатационные характеристики;

·         сохранный в течение всего срока работы внешний вид запорного узла.

Краткая характеристика

Химстойкий фланцевый Кран Шаровый  полнопроходный из полимерных композитных материалов (ПКМ) ШК-1-025-3-2-1-1 Ду25 Ру16

Давление PN, МПа   -  до 1,6

Температура рабочих сред, °С   -   от -70 до +150

Температура окружающей среды, °С   -   от -30 до +50

Условия эксплуатации   -   УХЛ 2; 2.1 по ГОСТ 15150-69

Материал корпуса: композит на основе термореактивных смол

Материал шара: композиты Констафтор

Класс герметичности: А по ГОСТ Р 54808-2011

Присоединение ШК к трубопроводу   -   фланцевое

Присоединительные размеры фланцев   -   по ГОСТ 12815-80

Направление движения рабочей среды   -   двухстороннее

Расположение ШК на трубопроводе   -   любое

Диаметр условный DN, мм   -   25

D, мм   -   115

H, мм   -   146,5

L, мм   -   68

A, мм   -   85

Диаметр отверстия (a, мм)  х количество отверстий (n) на 1 фланец  -   14 х4

Крутящий момент на валу (Hм)   -   5

Масса, кг. не более   -   1,1
