Круглая линейная решетка РАНК

Круглая линейная решетка РАНК — универсальное решение для систем приточно-вытяжной вентиляции и кондиционирования воздуха, предназначенное для установки в вентиляционные каналы круглого сечения и строительные проемы различного назначения. Модель применяется там, где требуется аккуратная подача или удаление воздуха без изменения направления потока, с возможностью адаптации под разные диаметры каналов.

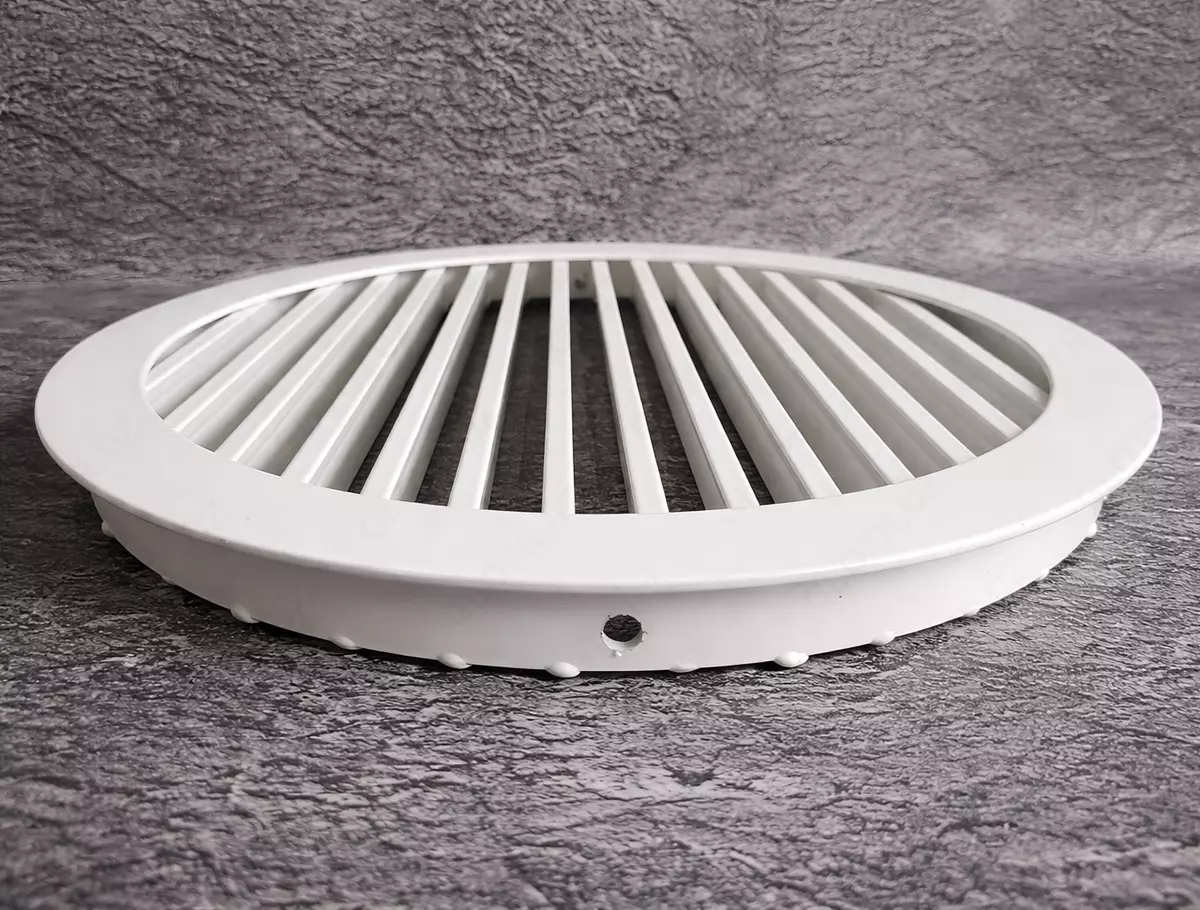

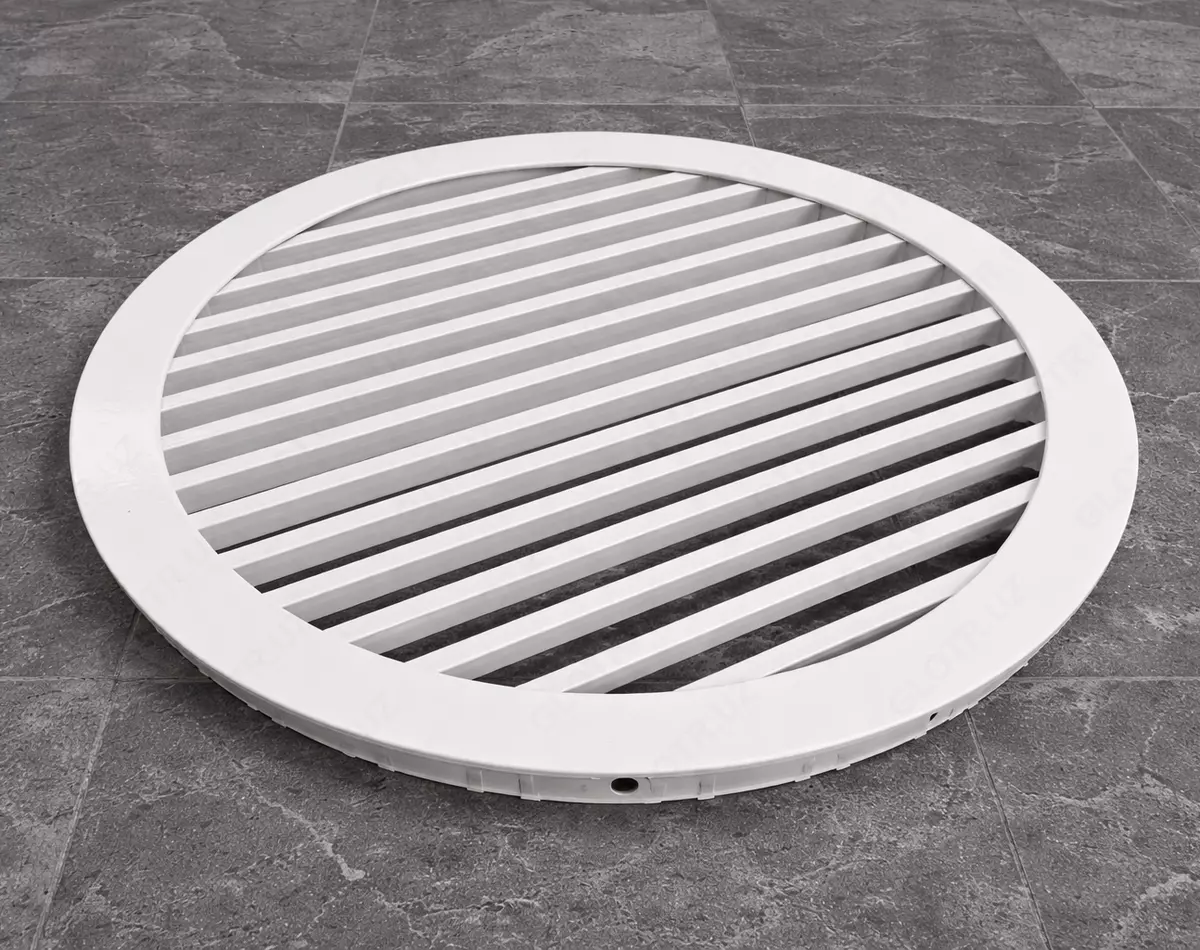

Нерегулируемая решетка РАНК с жалюзи и фланцем круглого сечения используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для монтажа в вентиляционные каналы и строительные проемы различных типов. Конструкция изделия представляет собой рамку с горизонтально расположенными неподвижными Y-образными жалюзи, угол которых зафиксирован под 0° относительно плоскости. Раздача воздуха происходит без отклонения — под углом 0° от нормали, что обеспечивает прямолинейный и равномерный поток.

Решетка комплектуется круглым монтажным фланцем, ширина которого может составлять 20, 30 или 40 мм, что упрощает установку в воздуховод и обеспечивает плотное прилегание к поверхности. Изделия выпускаются как в стандартных типоразмерах, так и по индивидуальным параметрам с шагом 1 мм. Минимальный рекомендуемый диаметр — 150 мм, максимальный — 600 мм. При диаметре более 250 мм дополнительно устанавливается Г-образная перемычка, предотвращающая провисание жалюзи и повышающая жесткость конструкции.

По дополнительному запросу решетки РАНК могут оснащаться пружинной защелкой для скрытого монтажа либо отверстиями на лицевой стороне рамки для крепления винтовым соединением. Также предусмотрена возможность комплектации клапаном расхода воздуха и адаптером для присоединения к воздуховоду — это позволяет не только распределять, но и регулировать объем подаваемого воздуха.

При изготовлении используется алюминиевый профиль, обеспечивающий малый вес изделия, коррозионную стойкость и длительный срок службы. По умолчанию решетки окрашиваются полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в любые стандартные цвета по шкале RAL.

Преимущества решетки РАНК:

• круглая линейная конструкция для воздуховодов;

• неподвижные Y-образные жалюзи с углом 0°;

• прямолинейная раздача воздуха без отклонения;

• фланец 20 / 30 / 40 мм для удобного монтажа;

• изготовление по индивидуальным размерам с шагом 1 мм;

• диапазон диаметров от 150 до 600 мм;

• Г-образная перемычка при Ø >250 мм;

• опции: пружинная защелка, крепежные отверстия;

• возможность установки клапана расхода воздуха и адаптера;

• алюминиевый профиль — легкость и коррозионная стойкость;

• порошковая окраска RAL 9016 с выбором других цветов RAL.

Круглая линейная решетка РАНК — оптимальный выбор для проектов, где требуется аккуратная интеграция в круглые воздуховоды, стабильный воздушный поток и возможность гибкой комплектации.

Характеристики товара:

Часто задаваемые вопросы:

1. Регулируется ли направление воздуха?
Нет, направление фиксировано — 0° от нормали.

2. Какие диаметры доступны?
От 150 до 600 мм, возможны индивидуальные размеры.

3. Что предотвращает провисание жалюзи?
Г-образная перемычка при диаметре более 250 мм.

4. Можно ли установить клапан расхода воздуха?
Да, предусмотрена такая опция.

5. Как крепится решетка?
Пружинной защелкой или винтами — по выбору.
