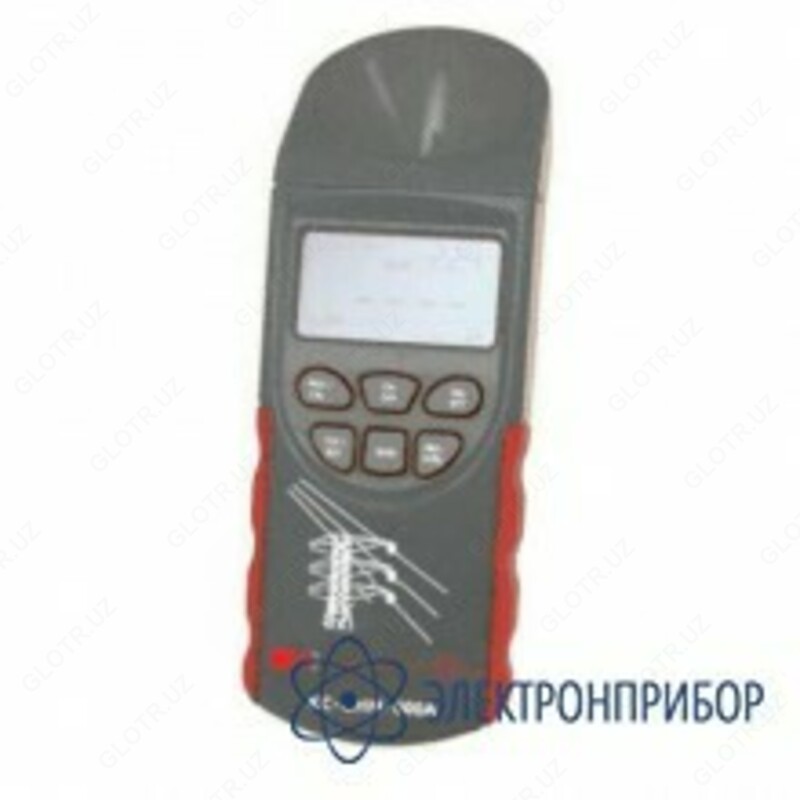

КС-СНМ-600А — высотометр

Назначение высотометра КС-СНМ-600А:

Измерители расстояний КС-СНМ-600А, КС-СНМ-600Е предназначены для измерений расстояний до проводов воздушных электрических линий различного назначения: линий электропередачи, линий связи, подвесных кабельных линий, проводов контактной сети электротранспорта, а также для определения высоты пролетов мостов и путепроводов.

Описание действия высотометра КС-СНМ-600А:

Принцип действия измерителей КС-СНМ-600А, КС-СНМ-600Е заключается в измерении времени распространения ультразвукового импульса до объекта измерения и обратно и вычислении расстояния до объекта при известной скорости распространения ультразвука в воздушной среде. При расчете расстояния учитывается зависимость скорости распространения ультразвуковой волны от температуры, которая измеряется встроенным в измерители датчиком температуры. Конструктивно измерители выполнены единым блоком и состоят из излучателя, приемника, электронного блока, блока обработки и панели управления, установленных в корпусе, имеющем опорные установочные площадки, относительно которых производятся измерения. На передней панели корпуса размещены конус излучателя и приемника, дисплей и панель управления. Измерители расстояний способны осуществить измерение расстояний одновременно до шести проводов, расположенных один над другим, и находящихся в створе ультразвукового луча. Результаты измерений отображаются на дисплее. Питание измерителей расстояний осуществляется с помощью внутреннего источника питания. Выпускаемые модификации различаются диапазоном и погрешностью измерений расстояний, а также дизайном.

Область применения высотометра КС-СНМ-600А:

Прибор предназначен для измерения высоты воздушных линий разного назначения:

• линий электропередачи;
• магистральных линий электропередачи;
• телефонных линий;
• линий кабельного телевидения;
• линий уличного освещения.

Особенности высотометра КС-СНМ-600А:

• Быстрота измерений – экономия времени и денег;
• Безопасность метода измерений – отсутствие механического контакта с измеряемым проводом;
• Высокая точность измерений – относительная погрешность не более 0,5% ± 2 е.м.р;
• Простота использования – три кнопки управления прибором, быстрое обучение персонала;
• Компактность – легкость и портативность прибора позволяют свободно транспортировать его от объекта к объекту и производить многочисленные измерения;
• Не требует технического обслуживания - доказанная надежность при эксплуатации в полевых условиях, никакой подстройки не требуется.
