KSG 200 — система идентификации кабелей

Назначение системы идентификации кабелей KSG 200:

Система идентификации кабелей KSG 200 предназначена для идентификации одно- или многожильных кабелей кабельного жгута или кабельной связки. Использование системы KSG 200 позволяет существенно снизить риск случайного перерезания токоведущей фазы, что позволяет избежать:

• опасности травм персонала,
• излишних затрат на ремонт,
• перебоев в подаче энергии.

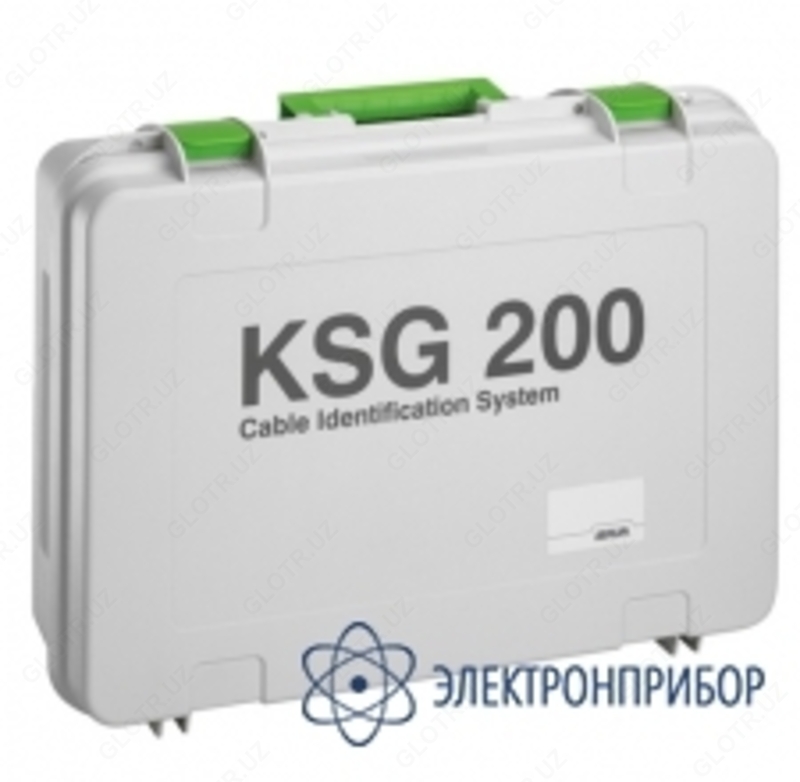

Данная система идентификации кабелей состоит из передатчика и приемника с гибким соединителем. Интеллектуальная электроника позволяет осуществлять обмен данными между обоими компонентами и обеспечивает абсолютно безошибочную идентификацию кабелей благодаря синхронизации времени и фаз, а также автоматической регулировке усиления. Удобное и интуитивно понятное управление системы KSG 200 позволяет использовать ее сразу после приобретения без необходимости интенсивного обучения пользователя. Вся система идентификации кабелей поставляется в одном стабильном транспортировочном кейсе.

Возможности системы идентификации кабелей KSG 200:

• Идентификация кабелей в обесточенном состоянии;
• Идентификация кабелей, находящихся под рабочим напряжением до 400 В (для идентификации токоведущих кабелей предназначена система идентификации кабелей KSG 200 T, соответствующая категории безопасности CAT IV/600 В);
• Предназначена для одно- и многожильных кабелей и разветвленных сетей.

Функциональные особенности системы идентификации кабелей KSG 200:

• Автоматическая регистрация и анализ передаваемого импульса (анализ ATP): амплитуда, интервал времени (Time), направление импульса (полярность);
• Точное определение направления импульса даже при высоком сопротивлении шлейфа вплоть до 400 Ом;
• Импульсный ток до 180 A;
• Полностью автоматическая регулировка усиления;
• Экспертный режим для ручной регулировки усиления в целях безошибочной идентификации кабелей в компактных станциях или на кабельных участках смешанного типа;
• Съем сигналов посредством гибкого соединителя для больших диаметров кабеля до 250 мм;
• Подача передаваемого импульса осуществляется гальванически или индуктивно с помощью предлагаемых в качестве опции токоизмерительных клещей;
• Измерение тока до 199 A;
• Неотъемлемый компонент для обеспечения техники безопасности;
• Прочное и надежное защитное оборудование;
• Эргономичный приемник со встроенным ЖК-дисплеем;
• Для работы приемника не требуются батарейки;
• В качестве опции предлагаются передатчик с интегрированным аккумулятором и возможность подключения внешнего источника электропитания (12-вольтный разъем).
