Назначение калибратора температуры КТ-1:

• Поверка и калибровка термометров сопротивления (ТС);
• Поверка и калибровка термоэлектрических преобразователей (ТП);
• Поверка и калибровка вторичной аппаратуры вместе с первичными термопреобразователями: цифровых термометров, термопреобразователей с унифицированным токовым выходом;
• Поддержание холодных спаев термоэлектрических преобразователей при 0°С.

Свойства калибратора температуры КТ-1:

• Высокая точность;
• Рабочая зона от дна отверстий в блоке - 60 мм;
• Сменные вставки;
• Высокая производительность;
• Отсутствие жидкого теплоносителя;
• Широкий диапазон воспроизводимых температур;
• Небольшие размеры и вес;
• Низкая цена.

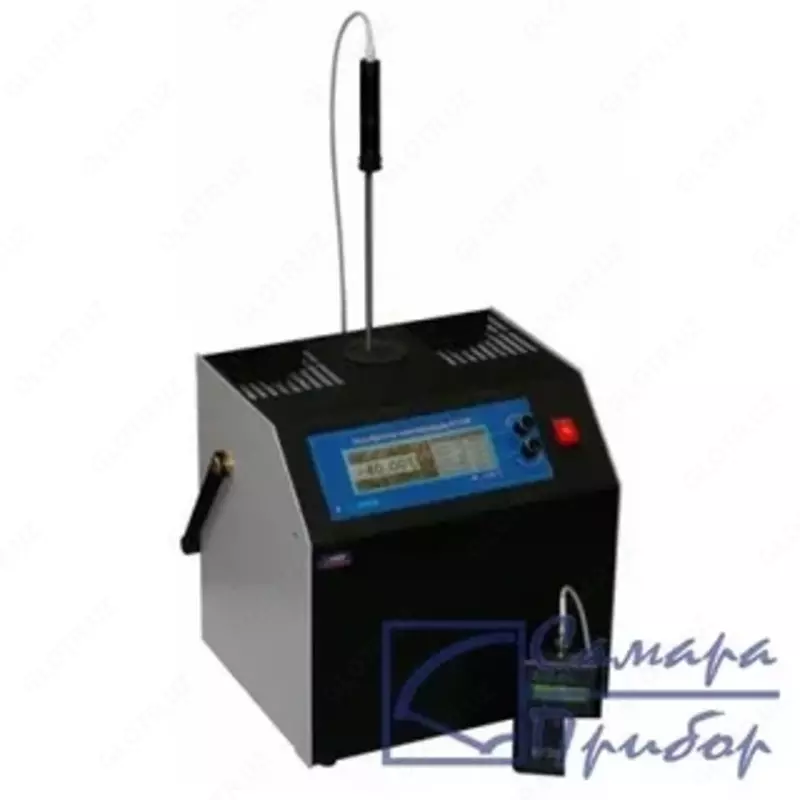

Описание калибратора температуры КТ-1:

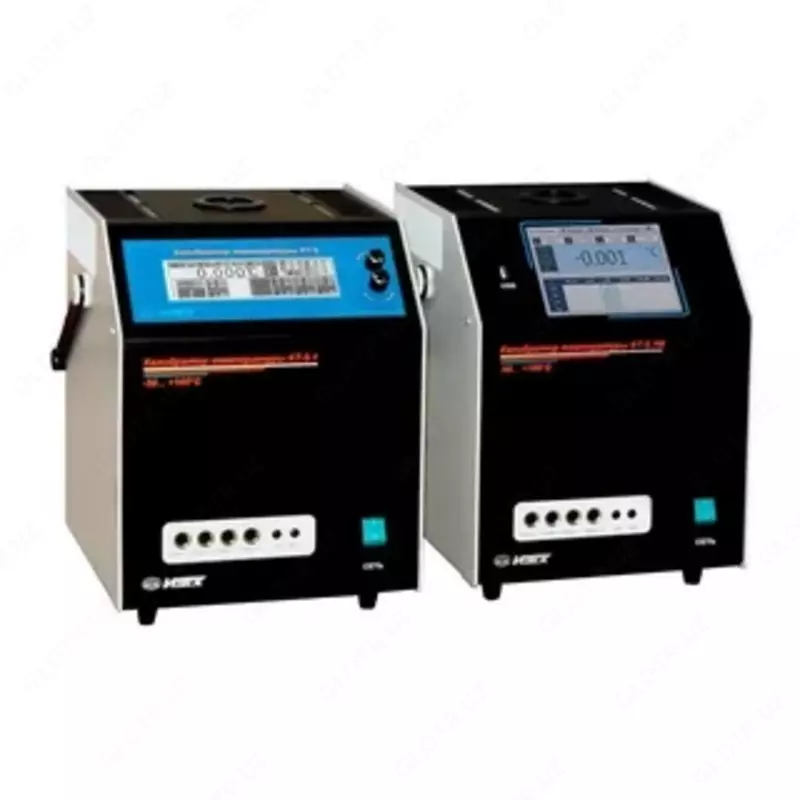

Калибраторы температуры КТ-1 и КТ-1М предназначены для воспроизведения температуры в диапазонах -40… +110°С и -50…+140°С соответственно. КТ-1 и КТ-1М используются в качестве поверочной установки для определения номинальных статических характеристик преобразования различных типов СИ температуры при их производстве, поверке и калибровке. КТ-1 и КТ-1М удовлетворяют требованиям к эталонам 2-го разряда по ГОСТ 8.558-2009 в отрицательной области температур и к эталонам 3-го разряда в положительной области температур.

Калибраторы температуры КТ-1 и КТ-1М полностью удовлетворяют требованиям ГОСТ 8.461-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.». Технические характеристики приборов позволяют производить поверку термометров сопротивления классов допуска «AA», «A», «B» и «C». Конструкция КТ-1 и КТ-1М позволяет производить поверку и калибровку ТС с диаметрами монтажной части более 6 миллиметров без ухудшения метрологических характеристик калибраторов. Совместно с калибраторами КТ-1 и КТ-1М при проведении поверки и калибровки термометров сопротивления, термоэлектрических преобразователей удобно использовать многоканальный прецизионный измеритель температуры МИТ 8.10М, так как МИТ 8.10М имеет высокую точность измерений, возможность работы с любыми типами ТС и ТП, а также возможность компенсации холодного спая ТП. Для автоматизации поверки ТС совместно с калибраторами температуры КТ-1, КТ-1М и многоканальным прецизионным измерителем температуры МИТ 8.10М можно использовать программу АРМП-1 – «Автоматизированное рабочее место поверителя».

В приборах реализован метод непосредственного сличения поверяемых термопреобразователей с внутренним эталонным платиновым термометром сопротивления. Основными узлами калибраторов являются: металлический блок с отверстиями (каналами) для установки поверяемых термопреобразователей, эталонный платиновый термометр сопротивления, прецизионный измеритель/регулятор температуры и холодильная установка. Металлический блок предназначен для обеспечения хорошей тепловой связи между поверяемыми термопреобразователями и внутренним эталонным платиновым термометром сопротивления. Эталонный платиновый термометр сопротивления, расположенный в металлическом блоке, предназначен для определения температуры этого блока и, как следствие, температуры поверяемых термопреобразователей. По эталонному платиновому термометру сопротивления осуществляется регулирование температуры прецизионным измерителем/регулятором. Холодильная установка в калибраторах КТ-1 и КТ-1М сделана на термоэлектрических элементах Пельтье. Охлаждение элементов Пельтье может быть либо воздушное, либо жидкостное.

В КТ-1 и КТ-1М предусмотрена возможность замены вставки пользователем. Вставка состоит из металлического (алюминиевого) блока и фторопластовой теплоизолирующей пробки. Максимальное количество отверстий во вставке – 6, максимальный диаметр отверстий – 13 мм.

Калибраторы снабжены последовательным интерфейсом RS-232C, который предназначен для настройки КТ-1 и КТ-1М, а также для передачи в компьютер информации о текущей температуре. В комплект поставки входит программное обеспечение, позволяющее калибровать приборы для точного воспроизведения заданной температуры.

Установка температуры поддержания (уставки) в КТ-1 осуществляется при помощи ручки управления. В КТ-1М режим работы и уставки задаются при помощи двух ручек управления. Калибратор КТ-1М имеет шесть задаваемых пользователем фиксированных уставок. Переход от одной фиксированной уставки к следующей происходит либо в автоматическом режиме последовательно, либо в ручном режиме. В автоматическом режиме время нахождения на уставке задается пользователем в диапазоне от 1 минуты до 90 минут. В калибраторах КТ-1 и КТ-1М уставка задается с точностью 0.01°С.

Дисплей в КТ-1 – светодиодный, а в КТ-1М – жидкокристаллический. На дисплее КТ-1 отображаются: текущая температура, уставка и время с момента выхода калибратора на уставку. На дисплее КТ-1М дополнительно отображаются: мощность, выделяемая в элементах Пельтье, скорость нагрева (охлаждения), количество фиксированных уставок, время нахождения на уставке до автоматического перехода к следующей, режим работы, а также шесть фиксированных уставок.

Рис.1. Дисплей КТ-1М

Технические характеристики калибратора температуры КТ-1:

* При охлаждении проточной водой с температурой не более 12 °С для калибраторов температуры КТ-1М.
** При температуре окружающего воздуха не более 20 °С.
*** Допускаемая погрешность воспроизведения температуры включает в себя:
- погрешность из-за нестабильности поддержания температуры;
- погрешность из-за разности воспроизводимых температур в каналах с одинаковыми диаметрами;
- погрешности из-за неоднородности температурного поля по высоте рабочей зоны;
- погрешность измерителя температуры КТ-1(М).
t — уставка калибратора в °С.

Комплект поставки КТ-1
