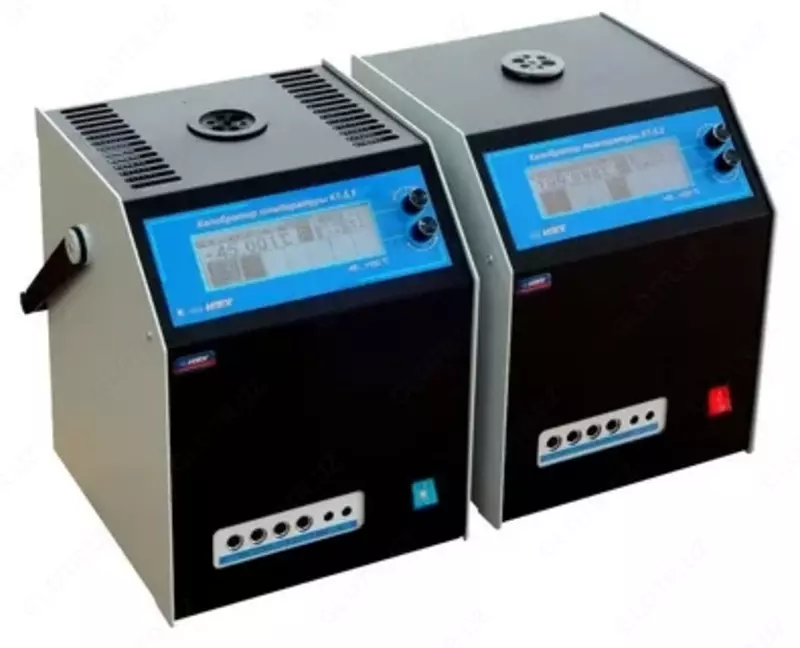

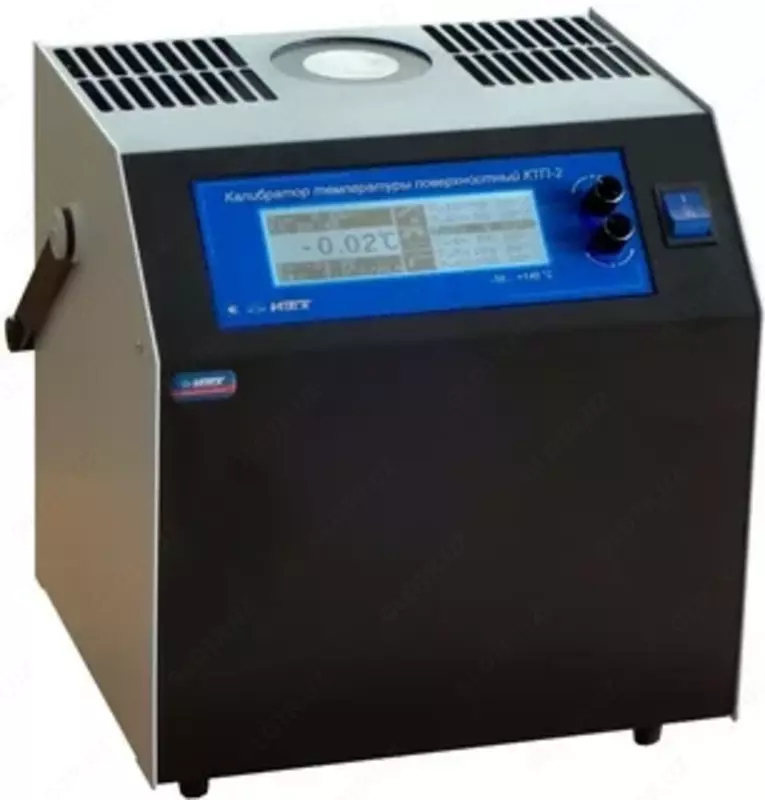

КТП-2 — калибратор температуры поверхностный

Назначение калибратора температуры поверхностный КТП-2:

• Поверка и калибровка поверхностных датчиков температуры;
• Поверка и калибровка вторичной аппаратуры вместе с первичными термопреобразователями: цифровых термометров, термопреобразователей с унифицированным токовым выходом.

Свойства калибратора температуры поверхностный КТП-2:

• Высокая точность;
• Широкий диапазон воспроизводимых температур;
• Малые габариты;
• Малый вес.

Описание калибратора температуры поверхностный КТП-2:

Калибраторы температуры поверхностные КТП-2 предназначены для воспроизведения температуры поверхности в диапазоне -50… +140°С.

КТП-2 должны использоваться в качестве поверочной установки для определения статических характеристик преобразования различных типов поверхностных СИ температуры при их производстве, поверке и калибровке.

Основными узлами калибратора являются: металлический (дюралевый) блок с открытой рабочей поверхностью, эталонный платиновый термометр сопротивления, прецизионный измеритель/регулятор температуры и холодильная установка. Металлический блок предназначен для обеспечения хорошей тепловой связи между рабочей поверхностью и эталонным платиновым термометром сопротивления. Эталонный платиновый термометр сопротивления, устанавливаемый в отверстие металлического блока на расстоянии пяти миллиметров от рабочей поверхности, выполняет функцию носителя температурной шкалы и используется для измерения температуры рабочей поверхности. По эталонному платиновому термометру сопротивления осуществляется регулирование температуры прецизионным измерителем/регулятором. Холодильная установка в калибраторе КТП-2 сделана на термоэлектрических элементах Пельтье. Охлаждение элементов Пельтье может быть либо воздушное, либо жидкостное.

Калибратор снабжен последовательным интерфейсом RS-232C, который предназначен для настройки КТП-2, а также для передачи в компьютер информации о текущей температуре. В комплект поставки входит программное обеспечение, позволяющее калибровать прибор для точного воспроизведения заданной температуры.

В КТП-2 режим работы и уставки задаются при помощи двух ручек управления. Калибратор имеет шесть задаваемых пользователем фиксированных уставок. Переход от одной фиксированной уставки к следующей происходит либо в автоматическом режиме последовательно, либо в ручном режиме. В автоматическом режиме время нахождения на уставке задается пользователем в диапазоне от 1 минуты до 90 минут.

На дисплее КТП-2 отображаются: текущая температура поверхности, мощность, выделяемая в элементах Пельтье, скорость нагрева (охлаждения), количество фиксированных уставок, время нахождения на уставке до автоматического перехода к следующей, режим работы, а также шесть фиксированных уставок.

Рис. 1. Дисплей КТП-2

Технические характеристики калибратора температуры поверхностный КТП-2:

* При охлаждении проточной водой с температурой не более 14 °С.
** При температуре окружающего воздуха не более 20 °C.
t — уставка калибратора в °С.

Комплект поставки КТП-2
