Линейная решетка с КРВ РАН-Р

Линейная решетка с КРВ РАН-Р — практичное решение для систем приточно-вытяжной вентиляции и кондиционирования воздуха, предназначенное для монтажа в вентиляционные каналы и строительные проемы различных типов, где требуется не изменение направления потока, а точная регулировка объема подаваемого воздуха.

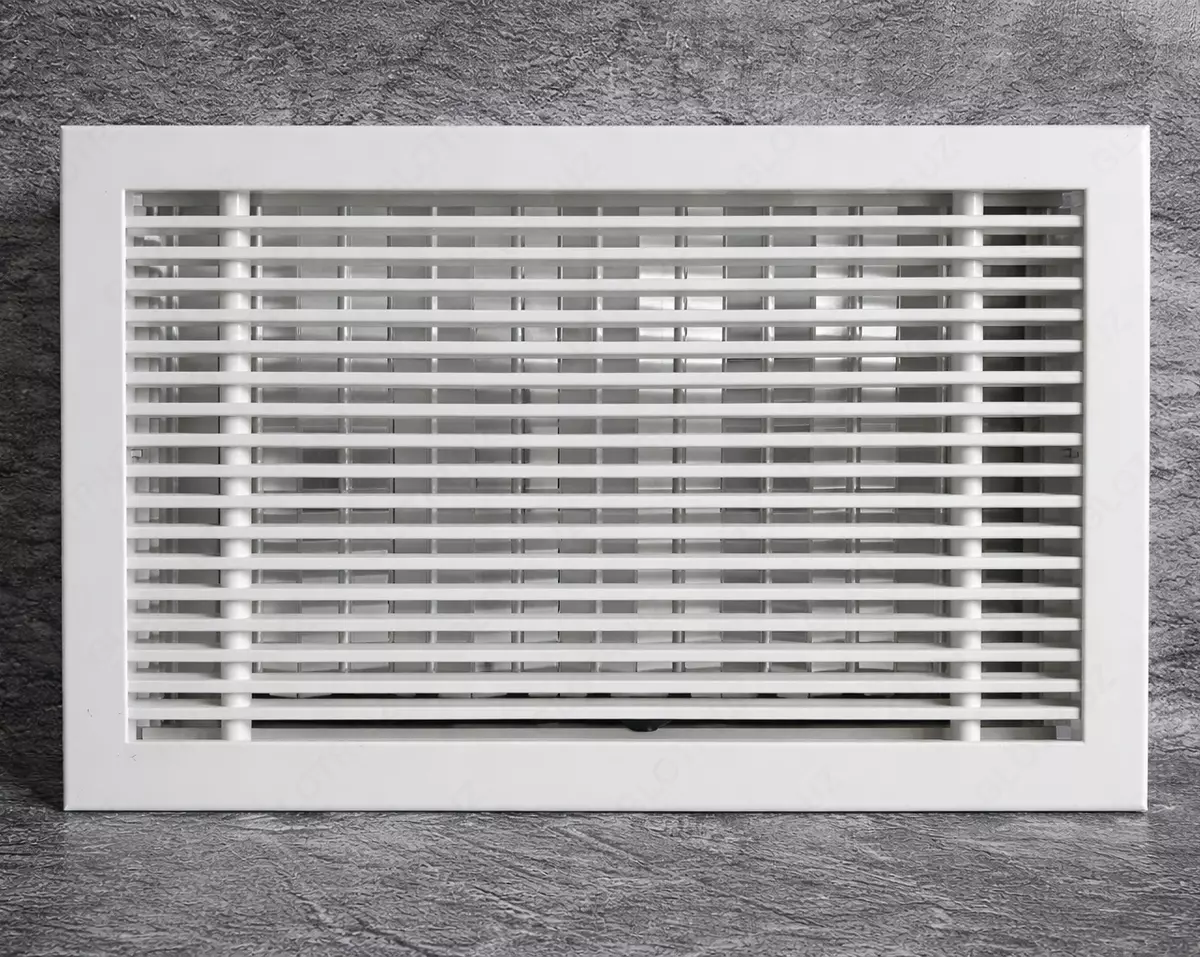

Нерегулируемая по направлению решетка РАН-Р оснащена встроенным клапаном расхода воздуха и применяется в административных, коммерческих и промышленных помещениях. Конструкция изделия включает прочную алюминиевую рамку и горизонтально расположенные Y-образные жалюзи, зафиксированные под углом 0° относительно плоскости решетки. Раздача воздуха осуществляется без отклонения — под углом 0° от нормали, что обеспечивает прямолинейный, равномерный поток без завихрений и сквозняков.

С тыльной стороны решетки установлен клапан расхода воздуха (КРВ). КРВ представляет собой рамку с размещенными в ней лопатками, положение которых регулируется вручную при помощи удобной ручки. Изменяя положение лопаток, можно менять площадь свободного сечения решетки и тем самым точно настраивать объем подаваемого воздуха в зависимости от потребностей помещения или требований проекта.

По дополнительному запросу решетки РАН-Р могут оснащаться отверстиями на лицевой стороне рамки для крепления винтовым соединением. Также предусмотрена возможность комплектации адаптером для присоединения к воздуховоду, что обеспечивает аккуратное и герметичное подключение к вентиляционной системе.

Линейные решетки данного типа выпускаются как в стандартных типоразмерах, так и по индивидуальным размерам с шагом 1 мм. Минимальные рекомендуемые габариты составляют 80×80 мм, максимальные — до 2900×2500 мм. Если ширина решетки превышает 300 мм, дополнительно устанавливается усилительная полоса 12×3 мм, предотвращающая провисание жалюзи и повышающая жесткость конструкции.

Изделие изготавливается из алюминиевого профиля, что гарантирует малый вес, коррозионную стойкость и длительный срок службы. По умолчанию решетки окрашиваются полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в любые стандартные цвета по шкале RAL. Клапан расхода воздуха поставляется без покрытия.

Преимущества решетки РАН-Р:

• линейное исполнение для каналов и проемов;

• встроенный клапан расхода воздуха КРВ;

• ручная регулировка объема подаваемого воздуха;

• Y-образные жалюзи с фиксированным углом 0°;

• прямолинейная раздача воздуха без отклонения;

• изготовление по индивидуальным размерам с шагом 1 мм;

• диапазон размеров от 80×80 до 2900×2500 мм;

• усилительная полоса 12×3 мм при ширине более 300 мм;

• возможность установки адаптера к воздуховоду;

• алюминиевый профиль — легкость и коррозионная стойкость;

• порошковая окраска RAL 9016 с выбором других цветов RAL.

РАН-Р — оптимальный выбор для объектов, где требуется компактная линейная решетка с надежным клапаном и точной ручной настройкой расхода воздуха.

Характеристики товара:

Часто задаваемые вопросы:

1. Можно ли регулировать объем воздуха?
Да, при помощи встроенного клапана КРВ.

2. Меняется ли направление потока?
Нет, направление фиксировано — 0°.

3. Какие размеры доступны?
От 80×80 мм до 2900×2500 мм, возможны индивидуальные.

4. Что предотвращает провисание жалюзи?
Усилительная полоса 12×3 мм при ширине более 300 мм.

5. Можно ли подключить решетку к воздуховоду?
Да, предусмотрен адаптер.
