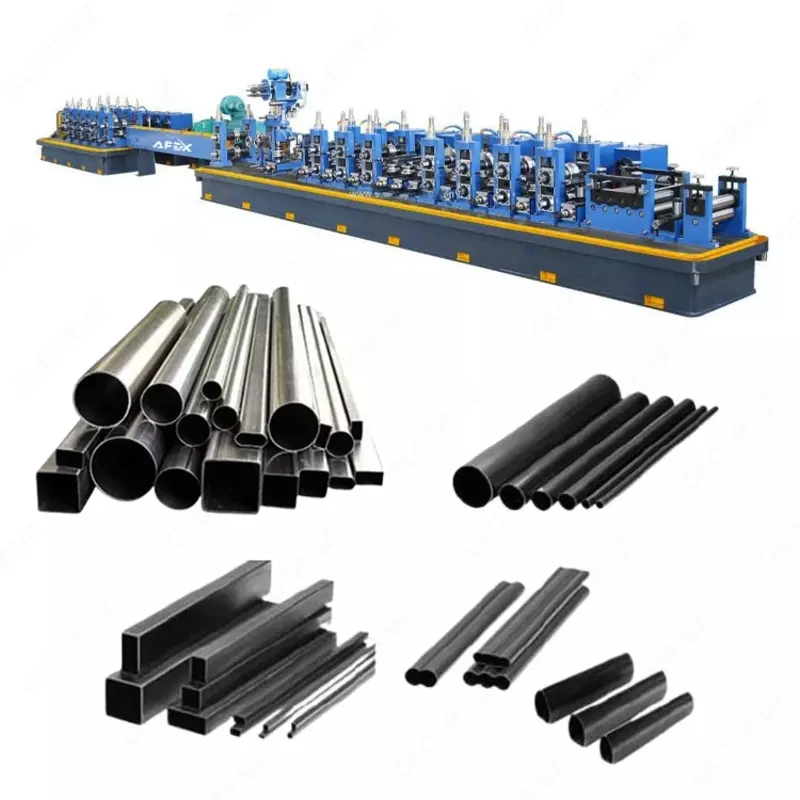

Линия по производству металлических труб и профилей

Для старта этого бизнеса вы можете купить оборудование у “AFEX GROUP”. AFEX GROUP будет вплотную помогать клиентам в поставке оборудования с гарантией, монтаже и качественном производстве вашей продукции с помощью квалифицированных технологов.

С помощью технологий, которые мы вам предлагаем, вы можете производить следующие виды продукции.

Необходимое сырье;

Рулоны металлической ленты шириной 60-240 мм и толщиной 0,5-3 мм.

Требуемая площадь;

Все оборудование производственной линии можно разместить на площади 320 (40х8 м) квадратных метров, кроме того, должны быть склады сырья и въезд-выезд для грузовых автомобилей, высота потолков здания должна быть не менее 6 м. Требуется подъемное устройство (TAL) на верх здания.

Необходимый запас;

Элементы инфраструктуры промышленного объекта должны быть обеспечены электро- и водоснабжением.

• Линейная мощность – 400 кВт/380В, 50/60Гц.

•Требуемый трансформатор – выше 500кВт/380В, 50/60Гц.

этапы производства;

Линия по производству металлических труб. Рулонные ленты заданных размеров загружаются в машину. Металлические рулонные ленты формируются в виде круга и свариваются специальным высокочастотным электронным сопротивлением. Затем они полируются и охлаждаются водой. Готовые трубы выводятся в виде готовой продукции или она автоматически отправляется на следующее оборудование для изготовления квадратной формы. Процесс продолжается автоматически непрерывно. Затем она разрезается на размеры на режущем оборудовании в заданных местах. Готовая продукция доставляется в назначенное место с помощью специальный конвейер. Все оборудование линии управляется с помощью пульта управления.

Общая сумма, указанная для этой линии, указана только для производства одного размера продукта Покупка отдельной линии для других размеров увеличит производительность ознакомьтесь с ценами на формовочные ролики!

Линейное оборудование и устройства.

• Оборудование для снятия металлической ленты

•Оборудование для резки металлической ленты

• Вертикальное устройство хранения

• Формовочное оборудование

• Сварка

• Полировальное устройство.

• Охлаждение

• Формирование

• Оборудование для резки по размеру

• Специальный конвейер

Оборудование для снятия металлической ленты

Оборудование для зачистки металлической полосы используется для подачи сырья для производственной линии. Оборудование консольного типа, может расширяться и сжиматься пневматически. Пневматический тормоз удерживает рулон в натянутом состоянии.

Оборудование для резки металлической ленты

Для того чтобы производственная линия работала непрерывно, оборудование используется для подготовки первого рулона металлической полосы и головки следующего рулона к резке и сварке.

Вертикальное хранилище

Он имеет функцию хранения и передачи металлических полос для непрерывной подачи на формовочную машину.Это устройство обеспечивает свободное и легкое протягивание сырья для формовочного оборудования.

Формовочное оборудование

Формовочное оборудование сначала формирует ленты, а затем с помощью роликов придает им круглую форму.

Сварочная часть: для обеспечения равномерности направления сварного шва. Точный размер экструзии. Сварка – сварка специальным высокочастотным электронным сопротивлением.Зачистка сварных швов, т.е. полировка. Он включает этапы охлаждения продукта водой.

Формовочное оборудование

Формовочное оборудование – с помощью оборудования из подготовленных круглых труб формуют квадратную или прямоугольную форму.

Оборудование для резки в размер

Оборудование для раскроя по размеру – это оборудование автоматически нарезает изделия по заданным размерам.

Оборудование для резки

Рабочий режим: Компьютеризированная система управления, которая контролирует метод резки

Диаметр резки: Макс.Ф76мм

Толщина резки: Макс. 3,0 мм

Точность измерения: ± 3мм

Размер режущего диска: Ф50 хФ500 х 3,5 мм

Сокращение мощности двигателя: 15кВт АС

Мощность главного двигателя: 15кВт АС

Специальный конвейер

После раскройного оборудования продукция доставляется в указанное место с помощью этого специального конвейера.
