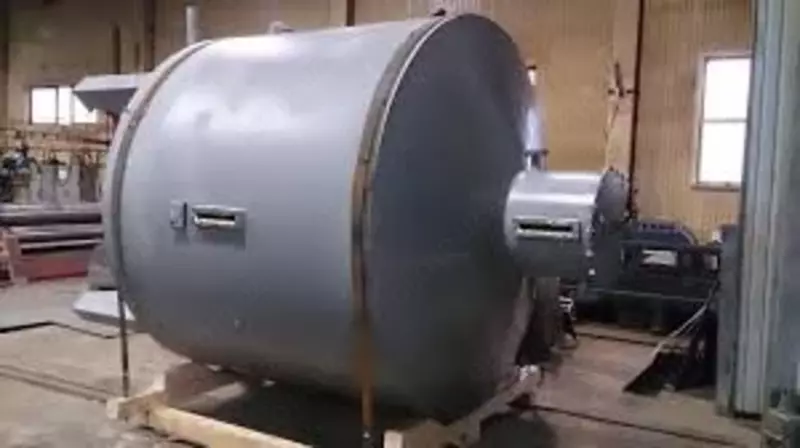

Техническое мерное устройство стационарного исполнения. Объем измерительного резервуара - 1000 литров. Этот мерник относится к разряду приборов полной вместимости, которые применяются в производстве спиртовой и вино-водочной продукции, а также в отрасли нефтехимии. Отмеривает точное количество жидких ингредиентов, предназначенных для производственного процесса.

Конструкция

Мерник технический, первого класса М1кл-1000 выполнен из пищевой (12Х18Н10Т) марки нержавеющей стали, что существенно увеличивает ресурс работоспособности устройства и гарантирует отсутствие химического реагирования на контакт с рабочими продуктами. Конструкция мерного резервуара представляет собой:

• Сварной цилиндрический резервуар с наклонной осью симметрии и конусными донными стенками. Сверху расположена горловина с крышкой в которой имеется клапан для сброса излишнего воздуха при работе в замкнутом контуре.
• Встроенные в горловину наливной и переливной патрубок, а также 2 диаметрально врезанных смотровых окна со шкальными пластинами, по которым наблюдают за изменением уровня жидкости.
• Равномерно размещенные по высоте переднего конуса 3 краника для взятия проб ингредиента и сливной кран с патрубком в нижней части емкости.

Устройство смонтировано на устойчивом каркасе с 4-мя регулировочными опорами, позволяющими нивелировать установку используя встроенную в корпус ампулу уровня.

На видимой стороне мерника технического назначения, первого класса точности модели М1кл-1000, закреплена бирка с информацией об основных данных аппарата: тип, ГОСТ, ТУ, допустимая погрешность, дата выпуска и др.

Допустимая неточность номинального объема прибора такого класса не превышает ±0,2%. Межповерочный период – 1 год.

Основные характеристики

Объём   1000 литров Расположение слива   нижний
