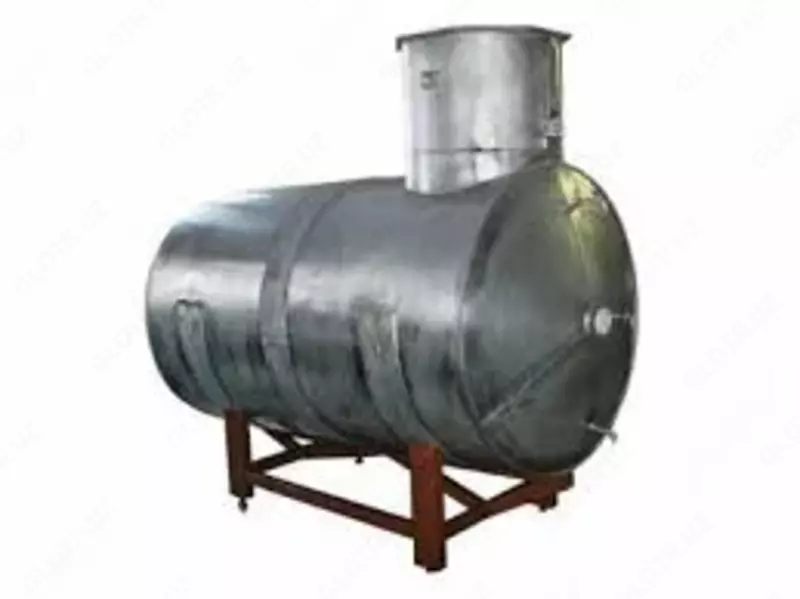

М1кл-750 Мерник

Данная модификация стационарного исполнения из серии технических мерных устройств, имеет объем измерительного резервуара 750 литров. Модель относится к разряду мерников полной вместимости, которые используются в спиртовом и вино-водочном производстве, а также в нефтехимической отрасли. Устройство предназначено для отмеривания точного количества жидких ингредиентов, необходимых для производственного процесса.

Конструкция

Изготовленный согласно ГОСТ мерник металлический технический, первого класса М1кл-750 выполнен из пищевой марки (12Х18Н10Т) нержавеющей стали. Используемый металл значительно продлевает ресурс работоспособности конструкции и обеспечивает отсутствие химической реакции при контакте с рабочими продуктами. Конструкция мерника состоит из:

• Сварного цилиндрического резервуара с наклонной продольной осью и коническими донными стенками. В верхней части расположена заливная горловина с крышкой в которой имеется воздушник для сброса излишнего давления при работе в замкнутой системе.
• Встроенных в горловину наливного и переливного патрубка, а также 2-х диаметрально расположенных смотровых окон со шкальными пластинами, по делениям которых наблюдают за изменением количества жидкости.
• Равномерно размещенных по переднему конусу трех краников для отбора проб жидкого продукта и сливного патрубка с краном в нижней части резервуара.

Емкость установлена на устойчивый каркас с 4-мя регулируемыми опорами, позволяющими выставить прибор строго вертикально,  используя вмонтированную в корпус ампулу уровня.

На доступной обзору стороне мерника металлического технического назначения, первого класса точности, модели М1кл-750, закреплена табличка с информацией об основных данных устройства: тип, допустимая погрешность, дата выпуска, ГОСТ, ТУ и др.

Допустимая погрешность номинального объема агрегата такого класса не может быть выше ±0,2%. Межповерочный период – 1 год.

Основные характеристики

Объём   750 литров Расположение слива   нижний
