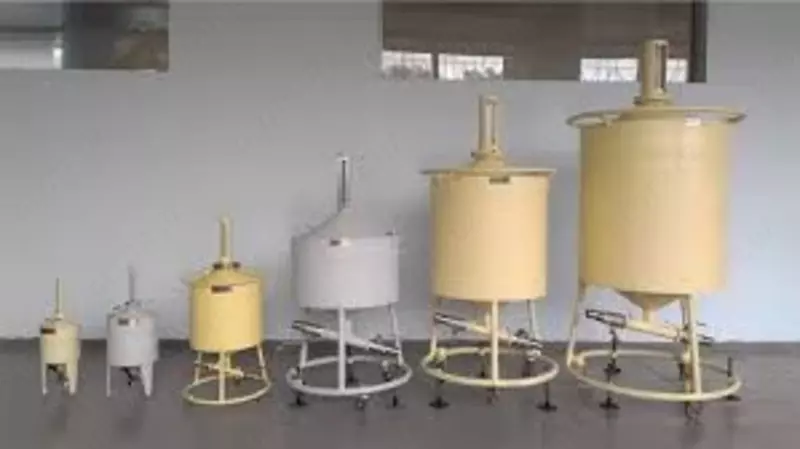

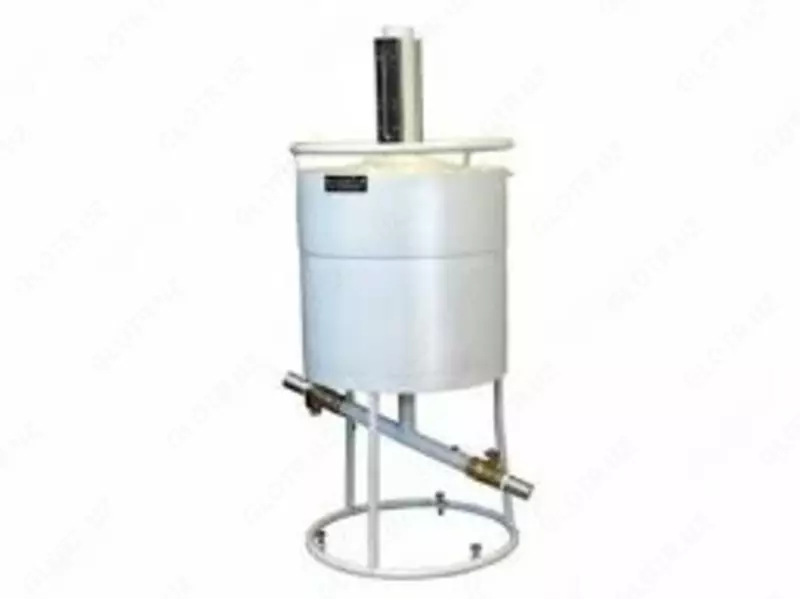

Данная версия 20-литровой переносной модификации поверочного приспособления из серии эталонных стальных мерников 1 разряда имеет обрезанную горловину. Используется для определения точного объема поверочной жидкости. Этот вариант применения обусловлен именно типом исполнения горловины резервуара.

Конструкция

Мерник первого разряда М1Р-20-02, объемом 20 литров состоит из следующего набора деталей и узлов:

• Цилиндрического нержавеющего сосуда, сваренного из пищевой марки стали, с нижней и верхней конусной частью.
• Вертикальной измерительной горловины, обрезанной по уровню номинального заполнения.
• Круглой подставки трубчатой конструкции с установочно-регулировочными винтами.
• Наклонного патрубка с наливным и сливным кранами, вваренного по центру нижнего конуса.

Выставить прибор в строго вертикальное положение помогает ампула уровня, закрепленная в верхнем конусе ёмкости, и 3 регулировочных винта.

Две ручки, приваренные к наружной кромке измерительного сосуда, используются для удобной переноски мерного приспособления.

Каждая доза поверочной жидкости отмеривается простейшим методом налива-слива.

Допустимая погрешность замеров устройств этого уровня не превышает ±0,02% от полной вместимости. Межповерочный интервал мерника первого разряда модели М1Р-20-02, рабочим объемом 20 литров  не должен превышать 1 год.

Основные преимущества

• Конструкционные и прочностные качества высоколегированной стали корпуса емкости позволяют сохранять точность замеров на должном уровне, а также не позволяют сосуду окисляться под воздействием влаги.
• Процесс отмеривания дозы рабочей жидкости настолько прост и понятен, что позволяет использовать рабочий персонал без специальной подготовки.
• Подключение мерной установки этой модификации к соответствующему оборудованию, позволяет использовать его в полуавтоматическом режиме работы.

Основные характеристики

Объём   20 литров Комплектация   с переливной горловиной на уровне номинальной вместимости
