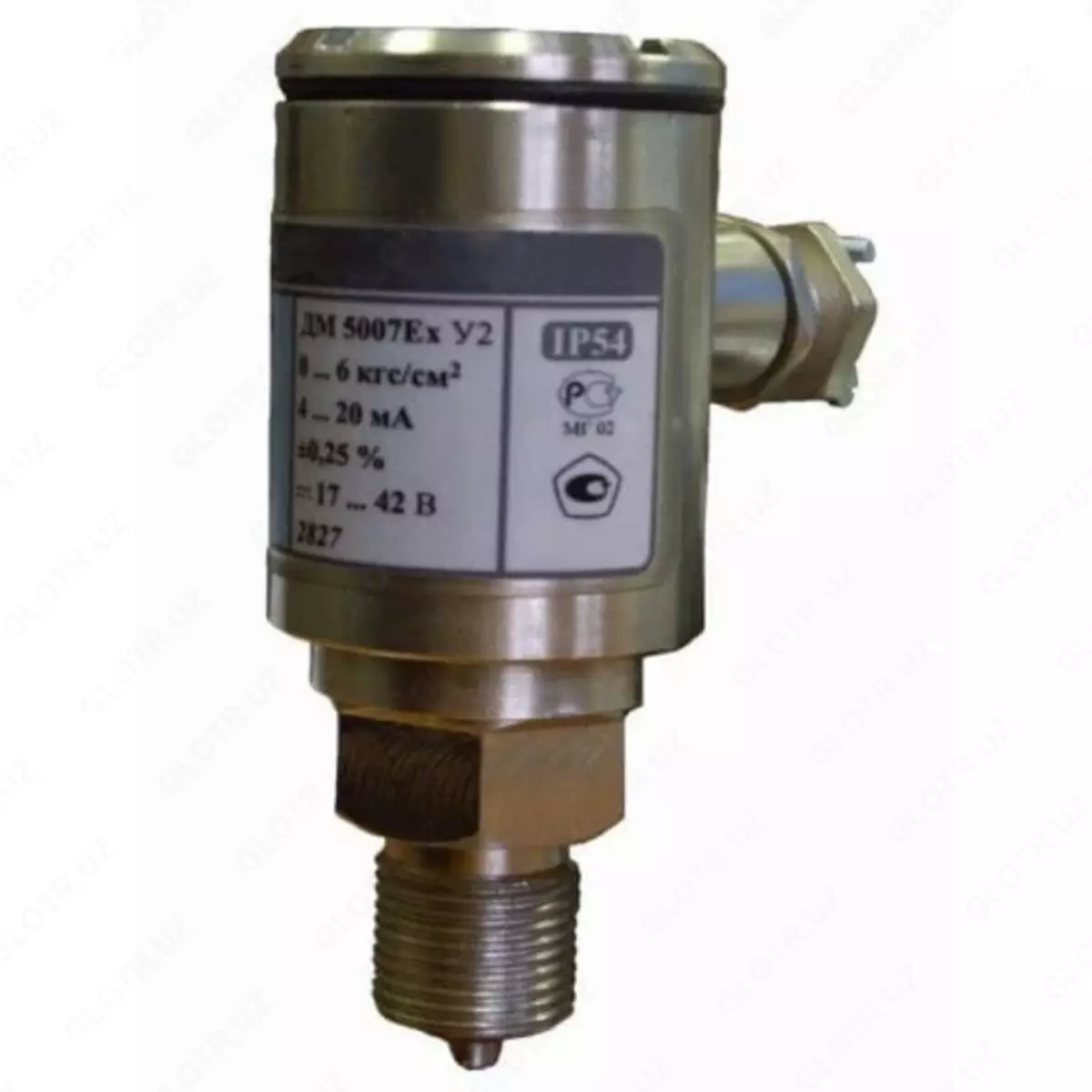

Малогабаритные взрывозащищённые датчики давления ДМ-5007Ех-ДИ / ДВ / ДИВ

Малогабаритные взрывозащищённые датчики давления ДМ-5007Ех-ДИ / ДВ / ДИВ

В наличии Код: P-1140235

Цена по запросу

Показать телефон Позвонить Написать Написать

Характеристики

Малогабаритные взрывозащищённые датчики давления

Взрывозащищённое исполнение 1ExdIIBT5X

Показать все

Описание

Малогабаритные взрывозащищённые датчики давления ДМ-5007Ех-ДИ / ДВ / ДИВ предназначены для систем автоматического управления, контроля и регулирования производственных процессов. Приборы обеспечивают преобразование избыточного и вакуумметрического давления в унифицированный сигнал постоянного тока. Исполнение соответствует виду взрывозащиты «взрывонепроницаемая оболочка» с маркировкой 1ExdIIBT5X, что позволяет применять датчики во взрывоопасных зонах.

Датчики могут поставляться в комплекте с цифровым измерителем ЦИ5003. Конструкция выполнена из нержавеющей стали (корпус и мембрана), что обеспечивает устойчивость к агрессивным промышленным условиям. Приборы соответствуют требованиям электромагнитной совместимости группы II (А) по ГОСТ Р 50746-2000.

Принцип работы основан на воздействии давления на чувствительный элемент с последующим преобразованием сигнала в токовый выход 4–20 мА (двухпроводная линия) либо 0–5 мА (трёхпроводная линия). Встроенная электроника обеспечивает стабильность показаний и защиту цепей питания.

Датчики рассчитаны на работу при температуре окружающей и измеряемой среды от –40 до +70 °C, устойчивы к вибрациям до 100 Гц с амплитудой до 2,5 мм. Средний срок службы — 8 лет. Межповерочный интервал составляет 2 года (для ±0,25 %) и 3 года (для ±0,5 %).

Преимущества

Взрывозащищённое исполнение 1ExdIIBT5X
Широкий диапазон измерений до 1600 кгс/см²
Два варианта токового выхода: 4–20 мА или 0–5 мА
Высокая точность: 0,25 % или 0,5 %
Компактность и масса не более 0,4 кг

Технические характеристики

Параметр	Значение
Диапазоны измерений	0…0,16 до 0…1600 кгс/см²; вакуум −1…0 до −1…24 кгс/см²
Погрешность	±0,25 %; ±0,5 %
Выходной сигнал	4–20 мА (2-проводн.); 0–5 мА (3-проводн.)
Напряжение питания	17–42 В
Потребляемая мощность	≤0,85 ВА (4–20 мА); ≤0,36 ВА (0–5 мА)
Сопротивление нагрузки	0,2–1000 Ом (4–20 мА); 0,2–2500 Ом (0–5 мА)
Температура среды	−40…+70 °C
Присоединение	М20×1,5-8g
Класс защиты	IP54
Масса	≤0,4 кг
Срок службы	8 лет

Часто задаваемые вопросы

Можно ли использовать датчик во взрывоопасной зоне?
Да, исполнение 1ExdIIBT5X допускает эксплуатацию в таких условиях.
Какие типы давления измеряются?
Избыточное (ДИ), вакуумметрическое (ДВ) и давление-разрежение (ДИВ).
Какой выходной сигнал выбрать?
Для промышленных линий чаще применяется 4–20 мА, для специализированных систем — 0–5 мА.
Какой межповерочный интервал?
2 года для точности ±0,25 % и 3 года для ±0,5 %.
Из какого материала выполнен корпус?
Из нержавеющей стали, включая мембрану.
